بكرة حزام توقيت iHF عزم دوران عالي S2M HTD3M P2M

بكرة حزام توقيت iHF عزم دوران عالي S2M/S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P2M/P3M/P5M/P8M

مميزات المنتج:

1. قدرة عزم دوران عالية

يوفر تصميم ملف تعريف الأسنان المحسن مساحة اتصال كبيرة وقوة شبكية محسنة، مما يسمح له بتحمل عزم دوران أعلى بنفس القطر.
تعمل قوة المادة المُحسّنة وصلابة ملف الأسنان على تقليل تشوه الأسنان الناتج عن الأحمال العالية.
مناسب لنقل الأحمال الثقيلة، والتسارع والبدء المتكرر، وبيئات العمل ذات التأثير العالي.

2. تحسين بنية الأسنان

يقلل تصميم انتقال شرائح جذر الأسنان من تركيز الإجهاد ويحسن عمر التعب.
تعمل الأسنان الحلزونية أو ملفات تعريف الأسنان الخاصة على تقليل الضوضاء وتحسين نعومة التداخل بشكل فعال.
تعمل جوانب الأسنان الناعمة على تقليل تآكل الحزام وإطالة عمره.

توفر بكرات التوقيت HTD ذات الأسنان المنحنية (المتوفرة بخطوات 2 مم/3 مم/5 مم/8 مم) عزم دوران عاليًا لمحركات النقل الثقيلة متوسطة السرعة إلى منخفضة. تحقق سلسلة SM Serrated Curve المُحسّنة توافقًا فائقًا مع ناقل الحركة عالي السرعة وعزم الدوران، بينما تتميز سلسلة PM Curved Tooth بقدرة فائقة على التكيف مع المنعطفات وتشغيل فائق الهدوء، مما يجعلها الحل الأمثل لتطبيقات النقل الدقيق عالي السرعة.

بكرة حزام توقيت iHF عزم دوران عالي S2M HTD3M P2M

احصل على عرض أسعار مجاني

بكرة توقيت S2M

يكتب			مادة		معالجة السطح
عرض الحزام: 4 مم	عرض الحزام: 6 مم	عرض الحزام: 10 مم	بكرة	شفة
أ: 5 و: 9 ل: 17	أ: 7 ث: 11 ل: 19	أ: 11 و: 15 ل: 23	بكرة	شفة
AW**S2M040	AW**S2M060	AW**S2M100	6061	6061	الأكسدة الطبيعية
AB**S2M040	AB**S2M060	AB**S2M100			الأكسدة السوداء
AH**S2M040	AH**S2M060	AH**S2M100			الأكسدة الصلبة
AN**S2M040	AN**S2M060	AN**S2M100			طلاء النيكل
SF**S2M040	SF**S2M060	SF**S2M100	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**S2M040	SN**S2M060	SN**S2M100	S45C	مركز أبحاث السرطان	طلاء النيكل
سو ** S2M040	SU**S2M060	سو**S2M100	SUS303		-

بكرة توقيت S3M

يكتب			مادة		معالجة السطح
عرض الحزام: 6 مم	عرض الحزام: 10 مم	عرض الحزام: 15 مم	بكرة	شفة
أ: 7 ث: 11 ل: 19	أ: 11 عرض: 15 طول: 23	أ:17 و: 21 و: 29	بكرة	شفة
AW**S3M060	AW**S3M100	AW**S3M150	6061	6061	الأكسدة الطبيعية
AB**S3M060	AB**S3M100	AB**S3M150			الأكسدة السوداء
AH**S3M060	AH**S3M100	AH**S3M150			الأكسدة الصلبة
AN**S3M060	AN**S3M100	AN**S3M150			طلاء النيكل
SF**S3M060	SF**S3M100	SF**S3M150	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**S3M060	SN**S3M100	SN**S3M150	S45C	مركز أبحاث السرطان	طلاء النيكل
SU**S3M060	سو**S3M100	SU**S3M150	SUS303		-

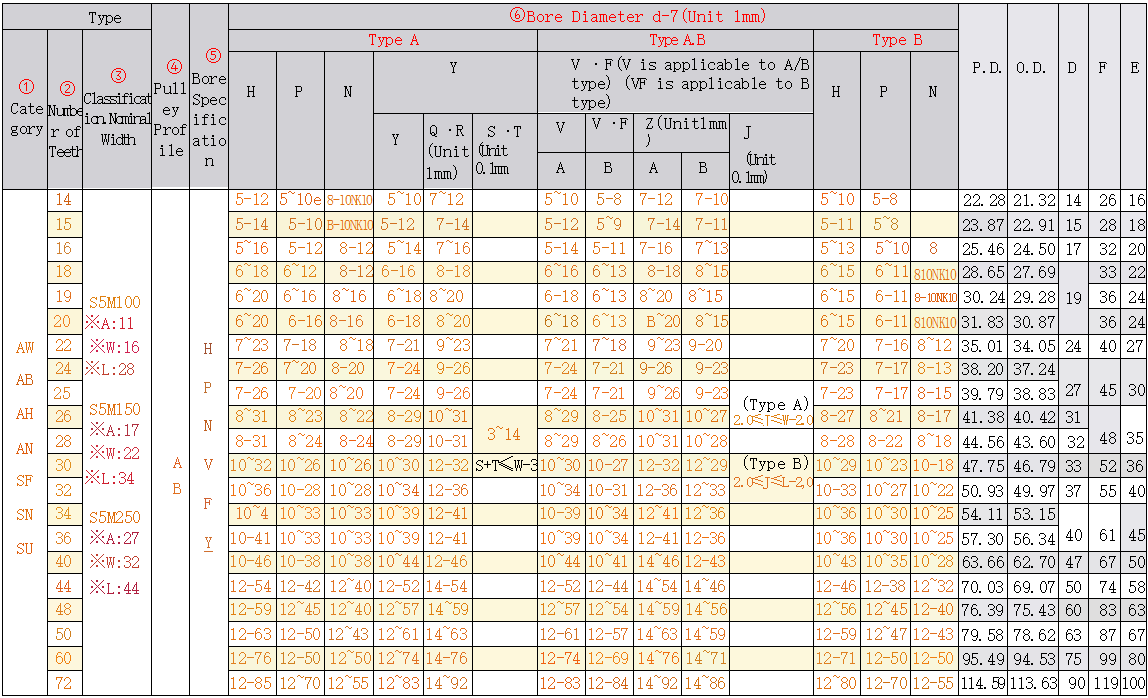

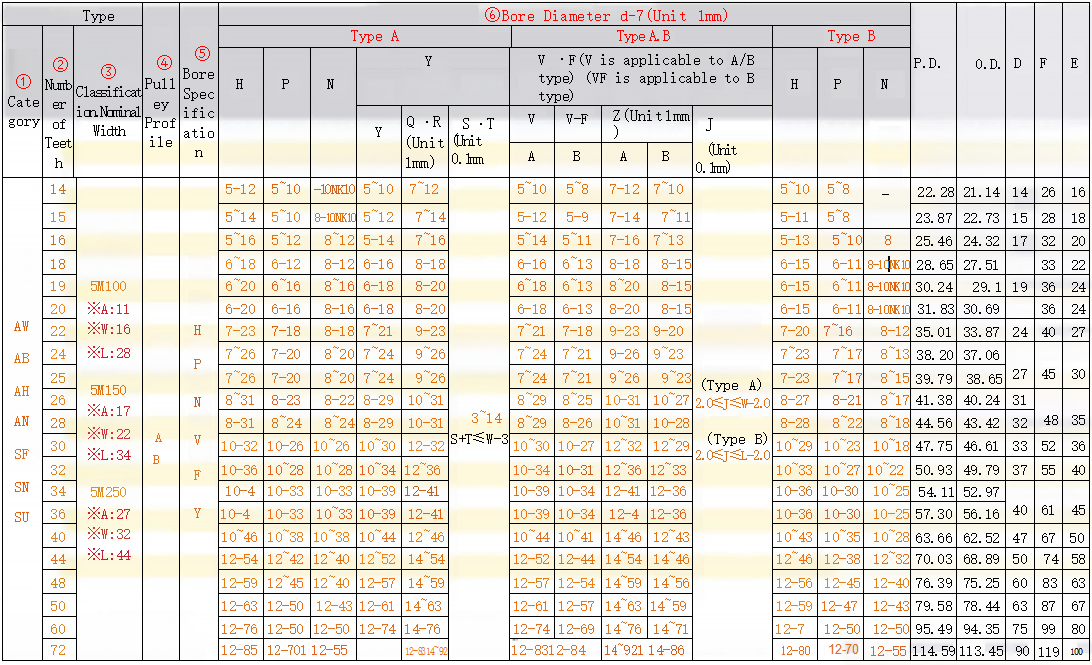

بكرة توقيت S5M

يكتب			مادة		معالجة السطح
عرض الحزام: 10 مم	عرض الحزام: 15 مم	عرض الحزام: 25 مم	بكرة	شفة
أ: 11 عرض: 16 طول: 28	أ: 17 عرض: 22 طول: 34	أ:27 و: 32 ل: 44	بكرة	شفة
AW**S5M100	AW**S5M150	AW**S5M250	6061	6061	الأكسدة الطبيعية
AB**S5M100	AB**S5M150	AB**S5M250			الأكسدة السوداء
AH**S5M100	AH**S5M150	AH**S5M250			الأكسدة الصلبة
AN**S5M100	AN**S5M150	AN**S5M250			طلاء النيكل
SF**S5M100	SF**S5M150	SF**S5M250	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**S5M100	SN**S5M150	SN**S5M250	S45C	مركز أبحاث السرطان	طلاء النيكل
SU**S5M100	SU**S5M150	-	SUS303		-

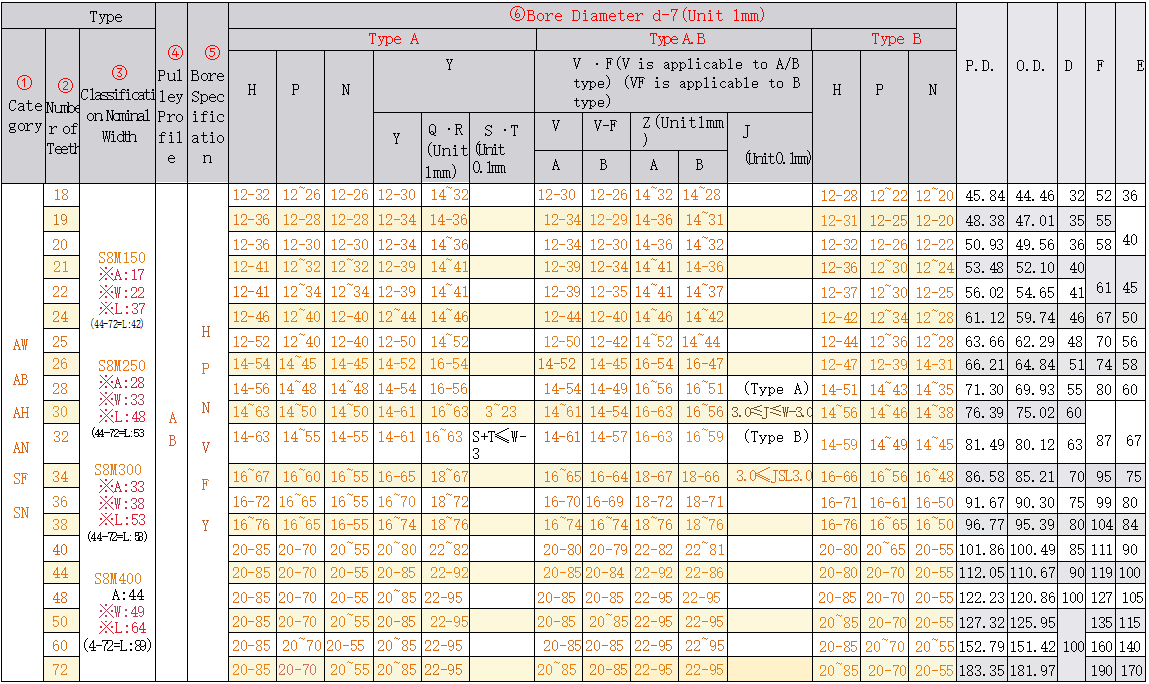

بكرة توقيت S8M

يكتب				مادة		معالجة السطح
عرض الحزام: 15 مم	عرض الحزام: 25 مم	عرض الحزام: 30 مم	عرض الحزام: 40 مم	بكرة	شفة
أ: 17 عرض: 22 طول: 37(42)	أ: 28 عرض: 33 طول: 48(53)	أ:33 و: 38 ل: 53(58)	أ: 44 عرض: 49 طول: 64(69)	بكرة	شفة
AW**S8M150	AW**S8M250	AW**S8M300	AW**S8M400	6061	6061	الأكسدة الطبيعية
AB**S8M150	AB**S8M250	AB**S8M300	AB**S8M400			الأكسدة السوداء
AH**S8M150	AH**S8M250	AH**S8M300	AH**S8M400			الأكسدة الصلبة
AN**S8M150	AN**S8M250	AN**S8M300	AN**S8M400			طلاء النيكل
SF**S8M150	SF**S8M250	SF**S8M300	SF**S8M400	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**S8M150	SN**S8M250	SN**S8M300	SN**S8M400	S45C	مركز أبحاث السرطان	طلاء النيكل

بكرة توقيت HTD3M

يكتب			مادة		معالجة السطح
عرض الحزام: 6 مم	عرض الحزام: 10 مم	عرض الحزام: 15 مم	بكرة	شفة
أ: 7 ث: 11 ل: 19	أ: 11 و: 15 ل: 23	أ:17 و: 21 و: 29	بكرة	شفة
AW--3M060	AW--3M100	AW--3M150	6061	6061	الأكسدة الطبيعية
AB--3M060	AB--3M100	AB--3M150			الأكسدة السوداء
AH--3M060	AH--3M100	AH--3M150			الأكسدة الصلبة
AN--3M060	AN--3M100	AN--3M150			طلاء النيكل
SF--3M060	SF--3M100	SF--3M150	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN--3M060	SN--3M100	SN--3M150	S45C	مركز أبحاث السرطان	طلاء النيكل
SU--3M060	SU--3M100	SU--3M150	SUS303		-

بكرة توقيت HTD5M

يكتب			مادة		معالجة السطح
عرض الحزام: 10 مم	عرض الحزام: 15 مم	عرض الحزام: 25 مم	بكرة	شفة
أ: 11 عرض: 16 طول: 28	أ: 17 عرض: 22 طول: 34	أ:27 و: 32 ل: 44	بكرة	شفة
AW--5M100	AW--5M150	AW--5M250	6061	6061	الأكسدة الطبيعية
AB--5M100	AB--5M150	AB--5M250			الأكسدة السوداء
AH--5M100	AH--5M150	AH--5M250			الأكسدة الصلبة
AN--5M100	AN--5M150	AN--5M250			طلاء النيكل
SF--5M100	SF--5M150	SF--5M250	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN--5M100	SN--5M150	SN--5M250	S45C	مركز أبحاث السرطان	طلاء النيكل
SU--5M100	SU--5M150	-	SUS303		-

بكرة توقيت HTD8M

يكتب				مادة		معالجة السطح
عرض الحزام: 15 مم	عرض الحزام: 25 مم	عرض الحزام: 30 مم	عرض الحزام: 40 مم	بكرة	شفة
أ: 17 عرض: 22 طول: 37(42)	أ: 28 عرض: 33 طول: 48(53)	أ:33 و: 38 ل: 53(58)	أ: 44 عرض: 49 طول: 64(69)	بكرة	شفة
AW--8M150	AW--8M250	AW--8M300	AW--8M400	6061	6061	الأكسدة الطبيعية
AB--8M150	AB--8M250	AB--8M300	AB--8M400			الأكسدة السوداء
AH--8M150	AH--8M250	AH--8M300	AH--8M400			الأكسدة الصلبة
AN--8M150	AN--8M250	AN--8M300	AN--8M400			طلاء النيكل
SF--8M150	SF--8M250	SF--8M300	SF--8M400	S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN--8M150	SN--8M250	SN--8M300	SN--8M400	S45C	مركز أبحاث السرطان	طلاء النيكل

بكرة توقيت P2M

يكتب	مادة		معالجة السطح
عرض الحزام: 6 مم	بكرة	شفة
أ: 7.5 عرض: 11.5 طول: 20
AW**P2M060	6061	6061	الأكسدة الطبيعية
SF**P2M060	مكافئ لـS45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**P2M060			طلاء النيكل

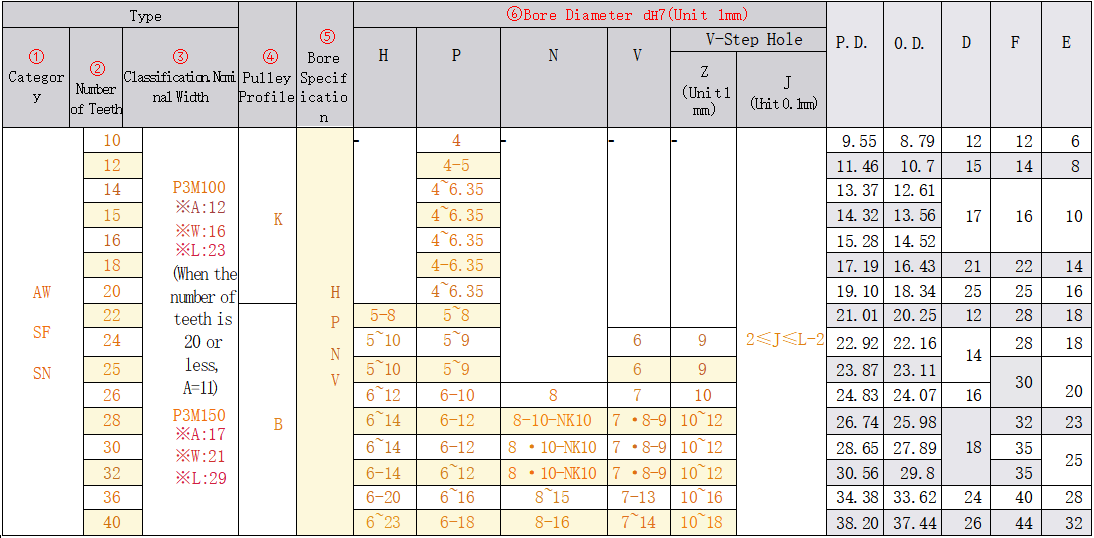

بكرة توقيت P3M

يكتب		مادة		معالجة السطح
عرض الحزام: 10 مم	عرض الحزام: 15 مم	بكرة	شفة
أ: 12 ث: 16 ل: 23 (عندما يكون عدد الأسنان أقل من 20، أ = 11)	أ: 17 و: 21 ل: 29
AW**P3M100	AW**P3M150	6061	6061	الأكسدة الطبيعية
SF**P3M100	SF**P3M150	ما يعادل S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**P3M100	SN**P3M150			طلاء النيكل

بكرة توقيت P5M

يكتب		مادة		معالجة السطح
عرض الحزام: 10 مم	عرض الحزام: 15 مم	بكرة	شفة
أ: 11.6 عرض: 16 طول: 28	أ: 16.6 عرض: 21 طول: 33	بكرة	شفة
AW**P5M100	AW**P5M150	6061	6061	الأكسدة الطبيعية
AB**P5M100	AB**P5M150			الأكسدة السوداء
AH**P5M100	AH**P5M150			الأكسدة الصلبة
AN**P5M100	AN**P5M150			طلاء النيكل
SF**P5M100	SF**P5M150	ما يعادل S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**P5M100	SN**P5M150	ما يعادل S45C	مركز أبحاث السرطان	طلاء النيكل

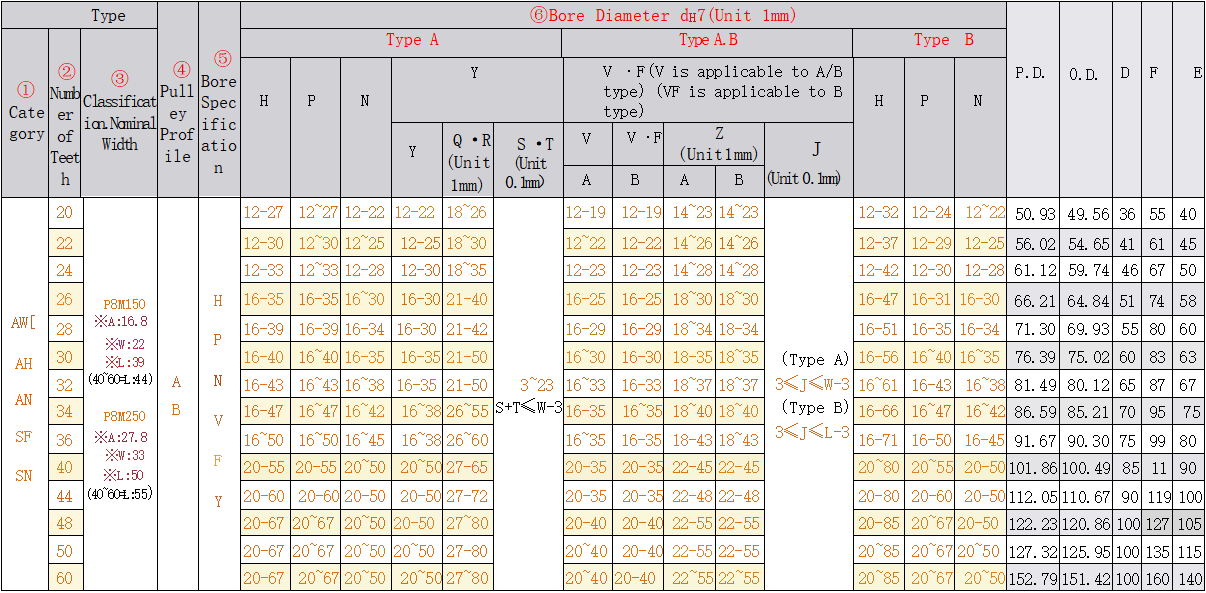

بكرة توقيت P8M

يكتب		مادة		معالجة السطح
عرض الحزام: 15 مم	عرض الحزام: 25 مم	بكرة	شفة
أ: 16.8 عرض: 22 طول: 39 (44)	أ: 27.8 عرض: 33 طول: 50 (55)
AW**P8M150	AW**P8M250	6061	6061	الأكسدة الطبيعية
AH**P8M150	AH**P8M250			الأكسدة الصلبة
AN**P8M150	AN**P8M250			طلاء النيكل
SF**P8M150	SF**P8M250	ما يعادل S45C	مركز أبحاث السرطان	طلاء أكسيد أسود
SN**P8M150	SN**P8M250			طلاء النيكل

بكرة توقيت S2M


بكرة توقيت S3M


بكرة توقيت S5M


بكرة توقيت S8M


بكرة توقيت HTD3M


بكرة توقيت HTD5M


بكرة توقيت HTD8M

بكرة توقيت P2M

بكرة توقيت P3M

بكرة توقيت P5M

بكرة توقيت P8M

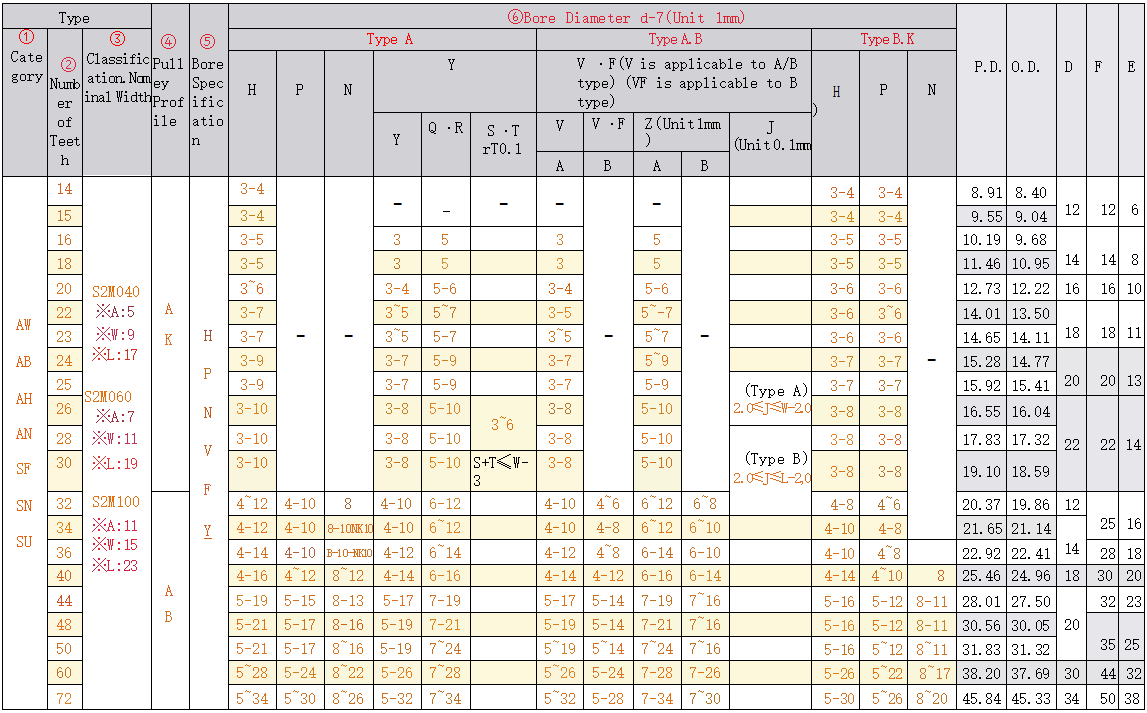

بكرة توقيت S2M

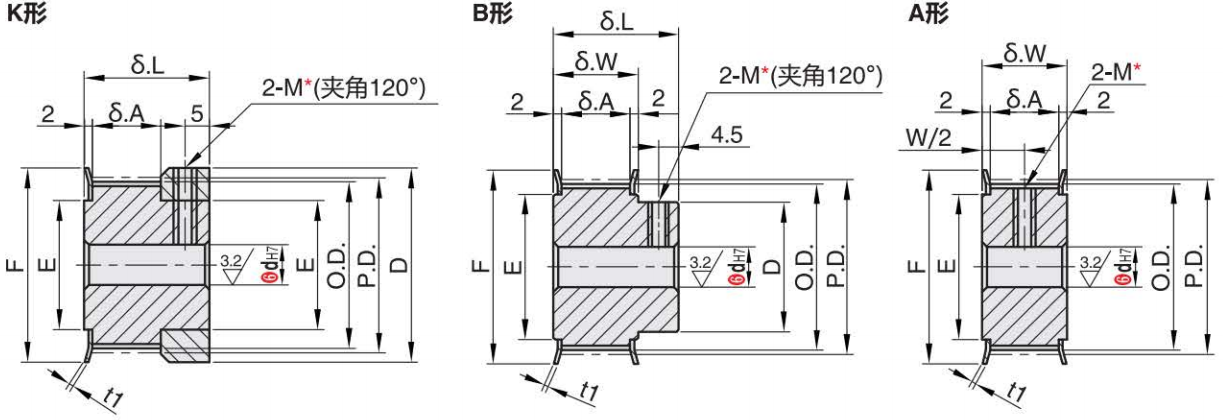

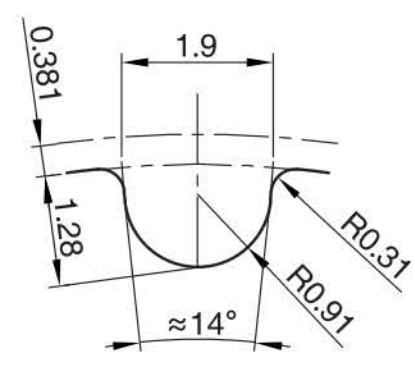

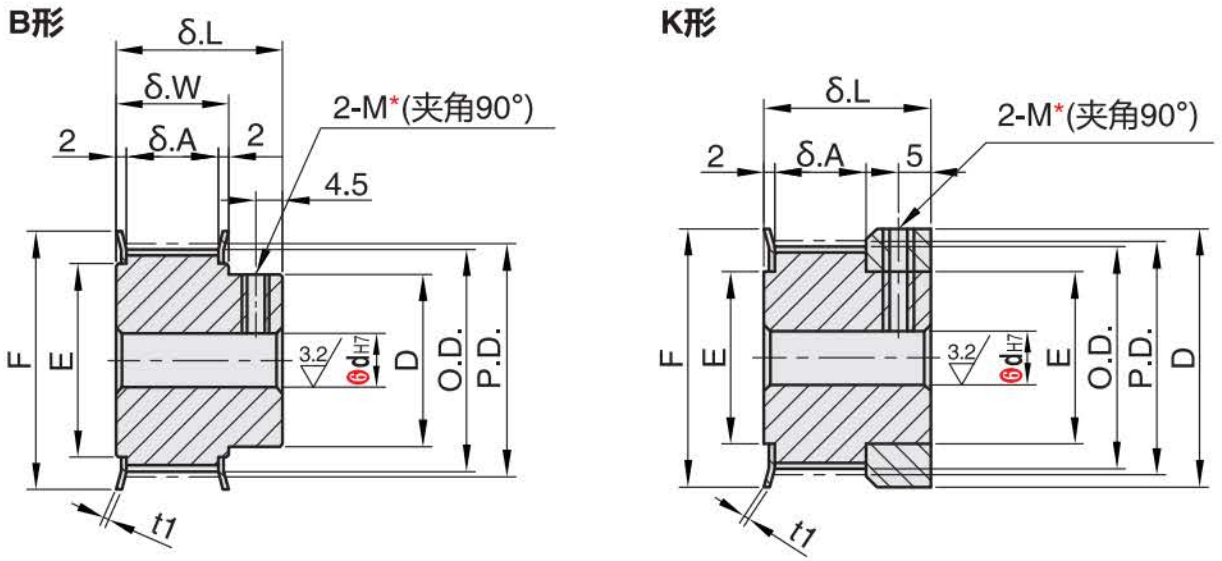

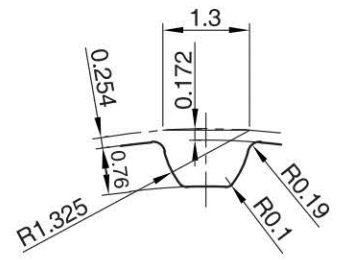

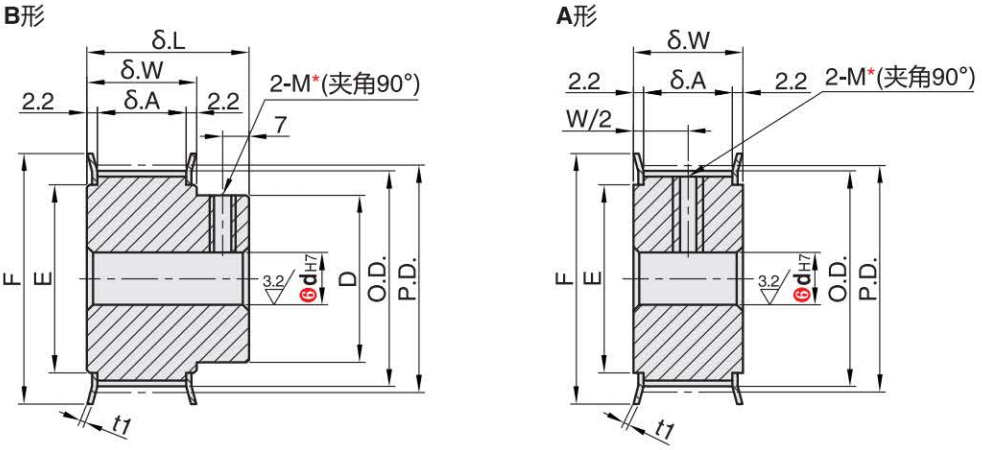

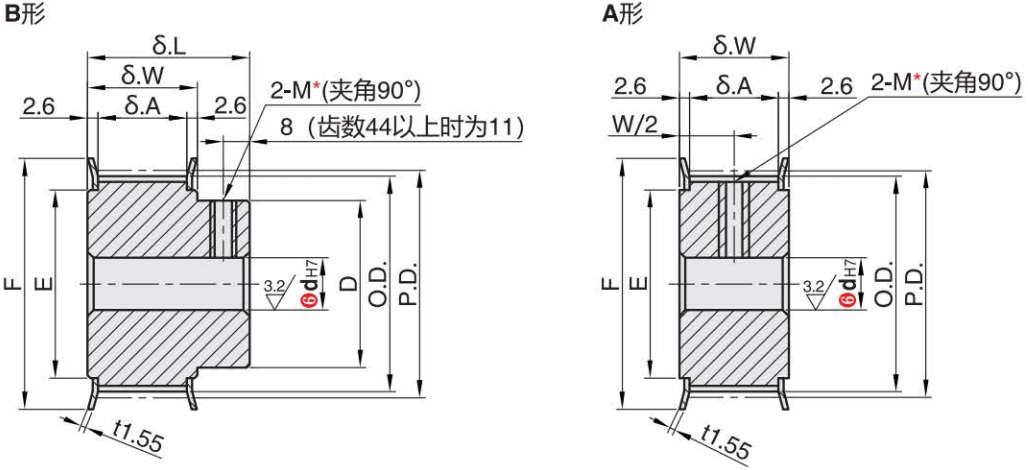

④ ملف تعريف البكرة


تختلف أبعاد أخدود الأسنان قليلاً حسب عدد الأسنان. تباعد الأسنان (٢ مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.

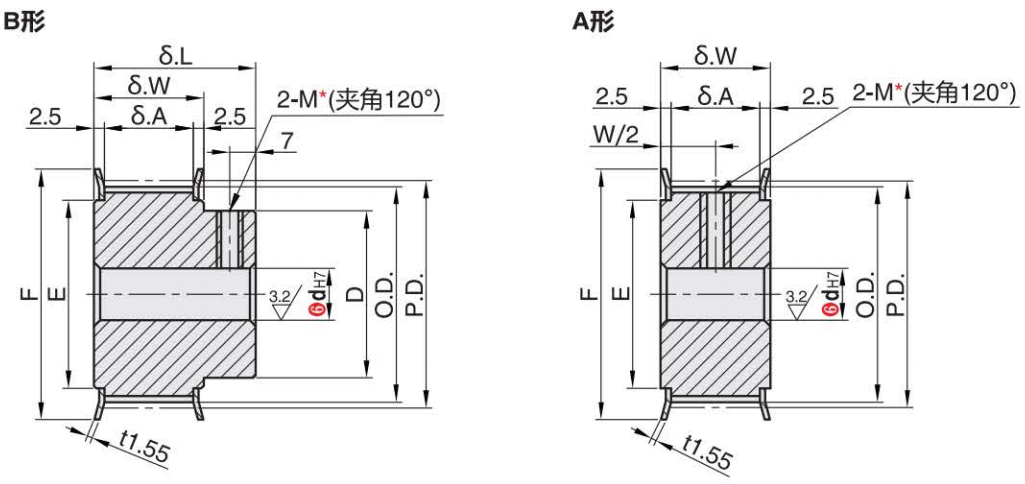

* بالنسبة للبكرات ذات النوع A وفتحات العمود ذات النوع P أو N، يقع الفتحان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

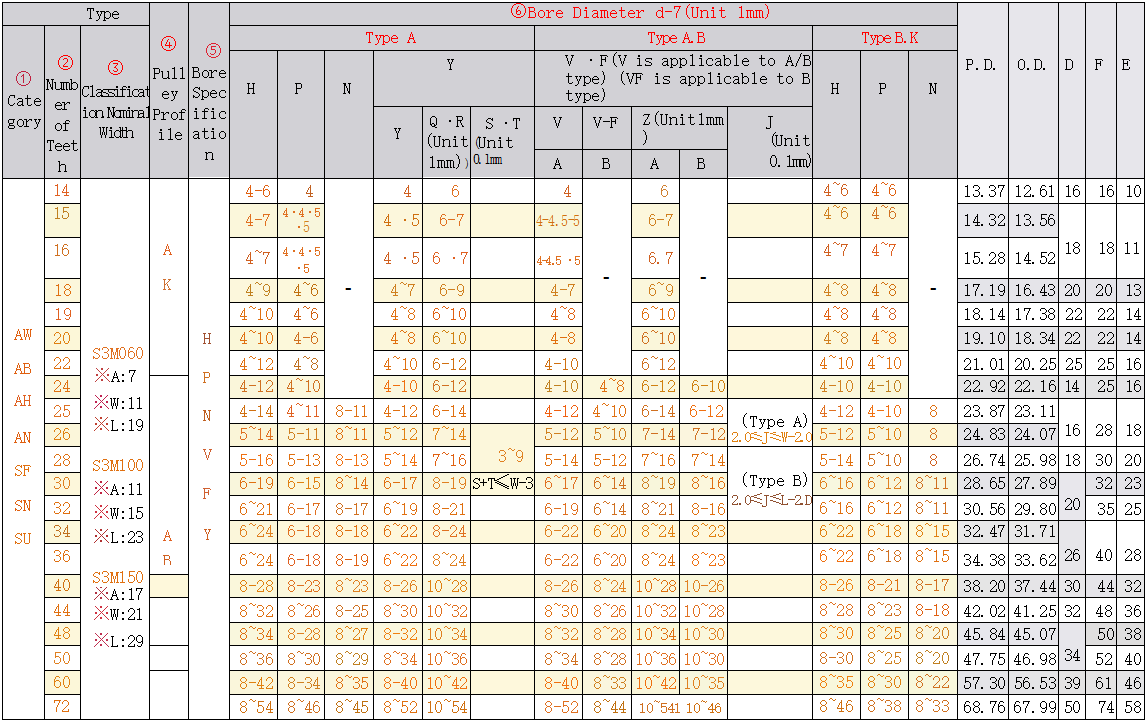

بكرة توقيت S3M

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً حسب عدد الأسنان. مسافة السن (٣ مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات النوع A وفتحات العمود بزوايا P أو N، يقع الفتحان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

بكرة توقيت S5M

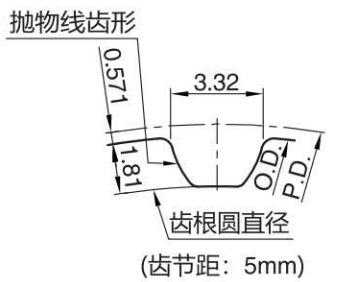

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً حسب عدد الأسنان. مسافة السن (٥ مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات الثقوب من النوع A والأعمدة ذات الثقوب من النوع P أو N، يقع الثقبان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

بكرة توقيت S8M

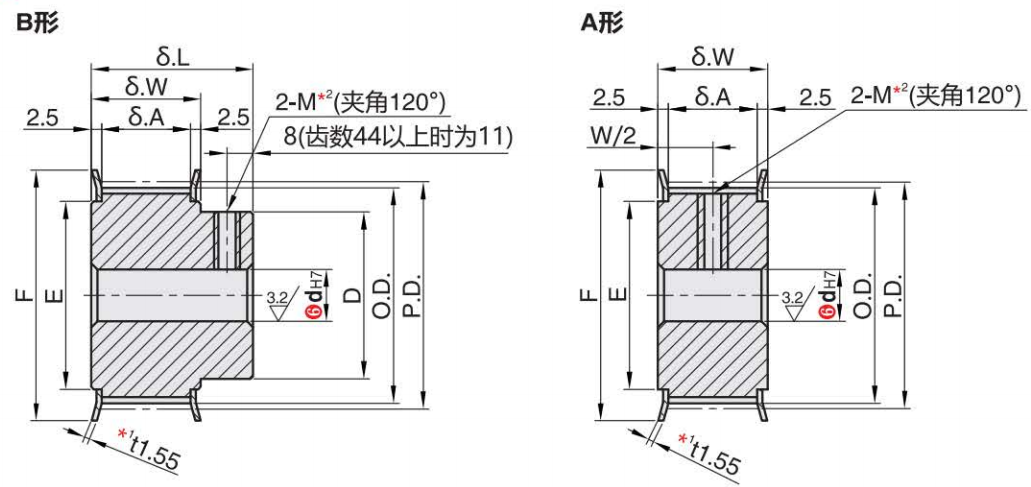

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً حسب عدد الأسنان. مسافة السن (٨ مم)

بالنسبة لـ 72 سنًا، t = 2 (شفة ملتوية)
بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات النوع A وفتحات العمود بزوايا P أو N، يقع الفتحان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

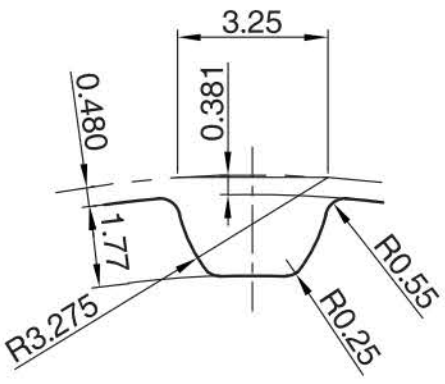

بكرة توقيت HTD3M

④ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً حسب عدد الأسنان. مسافة السن (٣ مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات النوع A وفتحات العمود بزوايا P أو N، يقع الفتحان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

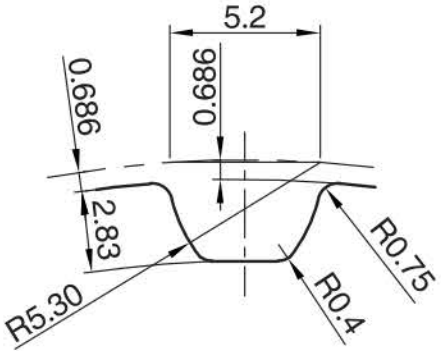

بكرة توقيت HTD5M

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً حسب عدد الأسنان. مسافة السن (٥ مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات النوع A وفتحات العمود بزوايا P أو N، يقع الفتحان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

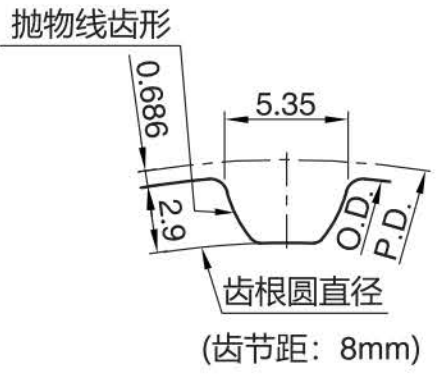

بكرة توقيت HTD8M

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً اعتمادًا على عدد الأسنان.

مسافة السن (8 مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، وV، وF (ثقب متدرج)، وY (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات النوع A وفتحات العمود ذات النوع P أو N، يقع الفتحان الملولبان على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

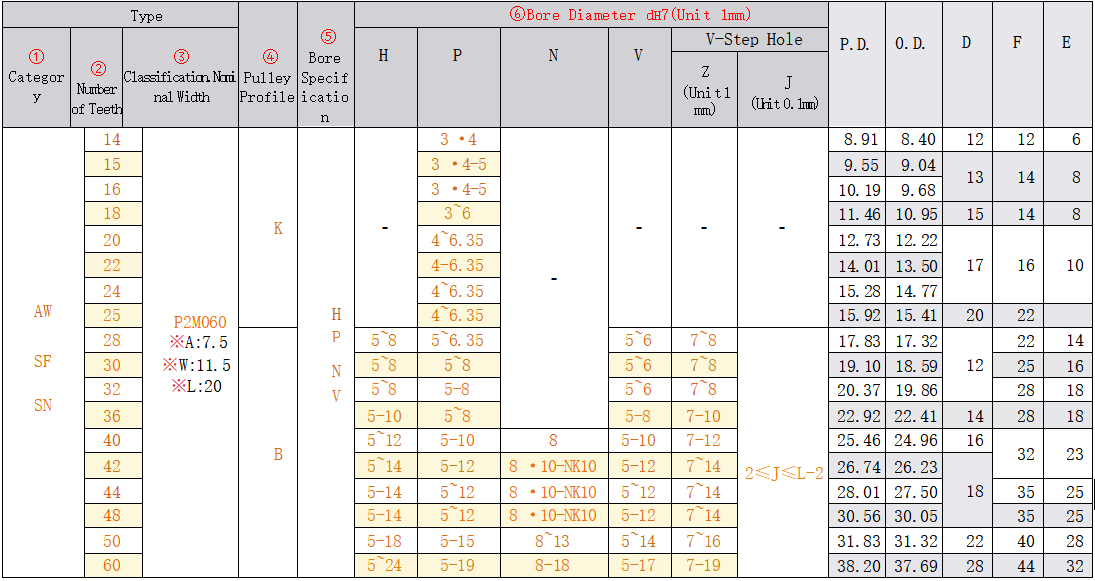

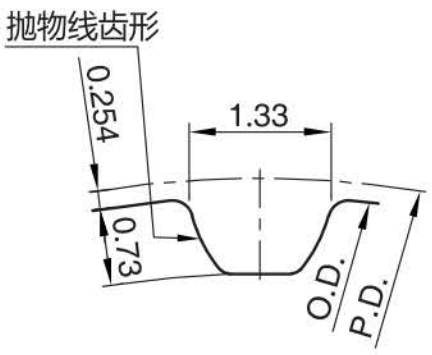

بكرة توقيت P2M

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً (2 مم) اعتمادًا على عدد الأسنان.

بالنسبة لمواصفات ثقب العمود H (الثقب الدائري) وV (الثقب المتدرج)، لا توجد ثقوب ملولبة. قد تحتوي بعض الأحجام على نتوءات ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات فتحات عمود من النوع A وفتحات P/N، يقع الفتحان الملولبان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

بكرة توقيت P3M

④ ملف تعريف البكرة

تختلف أبعاد أخدود الأسنان قليلاً (3 مم) اعتمادًا على عدد الأسنان.

بالنسبة لمواصفات ثقب العمود H (الثقب الدائري) وV (الثقب المتدرج)، لا توجد ثقوب ملولبة. قد تحتوي بعض الأحجام على نتوءات ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات فتحات عمود من النوع A وفتحات P/N، يقع الفتحان الملولبان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

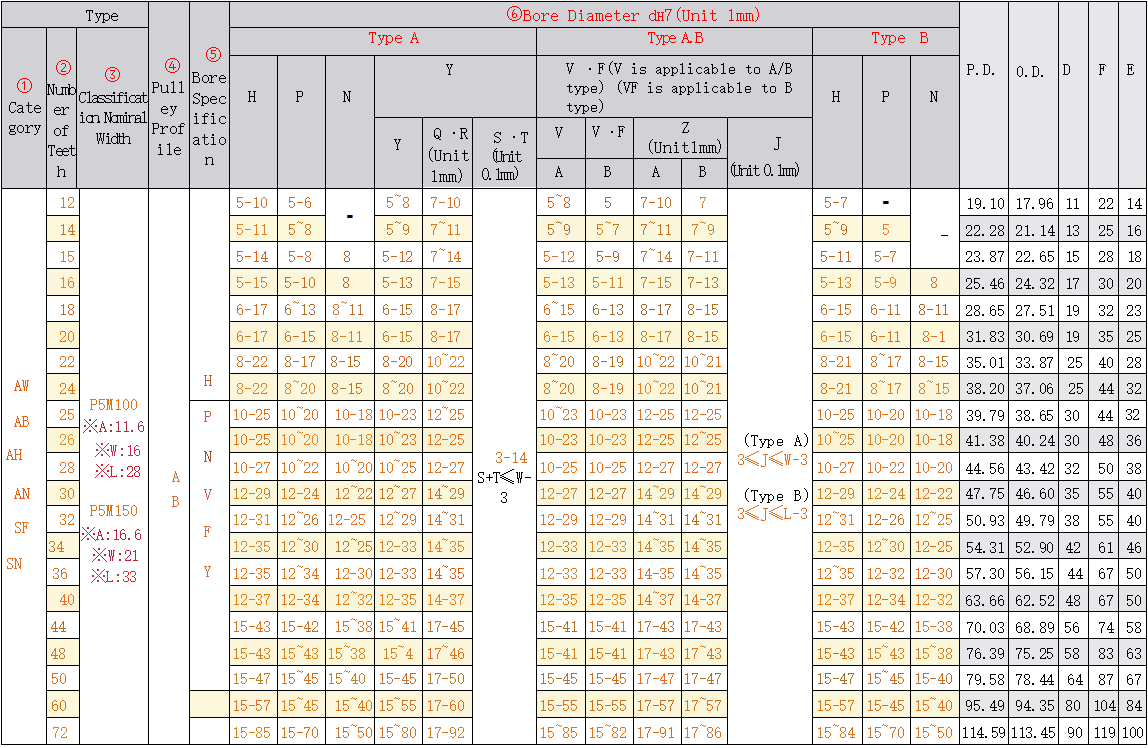

بكرة توقيت P5M

④ ملف تعريف البكرة

مواصفات فتحات العمود: H (فتحة دائرية)، V، F (فتحة متدرجة)، وY (فتحة متدرجة من كلا الطرفين) لا تحتوي على فتحات ملولبة. قد تحتوي بعض الأحجام على نتوءات ملولبة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات الثقوب من النوع A والأعمدة ذات الثقوب من النوع P أو N، يجب أن يكون الفتحان الملولبان موجودين على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

بكرة توقيت P8M

④ ملف تعريف البكرة

مواصفات فتحات العمود: H (فتحة دائرية)، V، F (فتحة متدرجة)، وY (فتحة متدرجة من كلا الطرفين) لا تحتوي على فتحات ملولبة. قد تتضمن بعض المقاسات فتحة ملولبة بارزة.
لا يجوز معالجة الجزء الداخلي من فتحة العمود.
* بالنسبة للبكرات ذات الثقوب من النوع A والأعمدة ذات الثقوب من النوع P أو N، يجب أن يكون الفتحان الملولبان موجودين على مسافة 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.
