بكرة سير توقيت خفيفة الوزن من نوع iHF T5/T10

بكرات توقيت ذات أسنان شبه منحرفة من سلسلة iHF T

Productfeatures:

تصميم خفيف الوزن لكفاءة الطاقة - مصنوعة من مواد خفيفة الوزن مثل سبائك الألومنيوم، تتميز هذه البكرات بقصور ذاتي منخفض، مما يقلل من استهلاك الطاقة.

متطلبات طاقة القيادة المخفضة - يقلل الهيكل المحسن من حمل المحرك، مما يعزز كفاءة الطاقة ويخفض تكاليف التشغيل.

نقل متزامن سلس - يتم مطابقة شكل السن بدقة مع الحزام المتزامن، مما يضمن التشغيل بدون انزلاق ونسبة نقل مستقرة.

التشغيل الهادئ - انخفاض مستوى الضوضاء أثناء التشغيل يجعل هذه البكرات مناسبة لبيئات الإنتاج الهادئة، مثل ورش معالجة الأغذية وغرف تجميع الإلكترونيات.

موثوقية فعالة من حيث التكلفة - تتوفر هذه البكرات بمواصفات قياسية للخطوة 5 مم و 10 مم، وتتميز بملف تعريف أسنان محسّن لأداء تعشيق مستقر، ومصممة لنقل الحركة الخفيفة في ظل ظروف عزم الدوران القياسية.

بكرة سير توقيت خفيفة الوزن من نوع iHF T5/T10

احصل على عرض أسعار مجاني

بكرة التوقيت T5

يكتب				مادة		معالجة السطح
عرض الحزام: 10 مم	عرض الحزام: 15 مم	عرض الحزام: 20 مم	عرض الحزام: 25 مم	بكرة	شفة
المساحة: 11، العرض: 16، الطول: 28	أ: 17، و: 22، ل: 34	A:22 W: 27 L: 39	A: 27 W: 32 L: 44	بكرة	شفة
AW**T5100	AW**T5150	AW**T5200	AW**T5250	6061	6061	الأنودة الطبيعية
AB**T5100	AB**T5150	AB**T5200	AB**T5250			الأنودة السوداء
AH**T5100	AH**T5150	AH**T5200	AH**T5250			الأنودة الصلبة
AN**T5100	AN**T5150	AN**T5200	AN**T5250			طلاء النيكل
SF**T5100	SF**T5150	SF**T5200	SF**T5250	S45C	SPCC	طلاء أكسيد أسود
SN**T5100	SN**T5150	SN**T5200	SN**T5250	S45C	SPCC	طلاء النيكل

بكرة التوقيت T10

يكتب						مادة		معالجة السطح
عرض الحزام: 15 مم	عرض الحزام: 20 مم	عرض الحزام: 25 مم	عرض الحزام: 30 مم	عرض الحزام: 40 مم	عرض الحزام: 50 مم	بكرة	شفة
أ: 17، و: 22، ل: 37	A:22 W: 27 L: 42	A: 27 W: 32 L: 47(52)	A: 32 W: 37 L: 52(57)	A: 43 W: 48 L: 61(63)	أ: 53، و: 58، ل: 70	بكرة	شفة
AW**T10150	AW**T10200	AW**T10250	AW**T10300	AW**T10400	AW**T10500	6061	6061	الأنودة الطبيعية
AB**T10150	AB**T10200	AB**T10250	AB**T10300	AB**T10400	AB**T10500			الأنودة السوداء
AH**T10150	AH**T10200	AH**T10250	AH**T10300	AH**T10400	AH**T10500			الأنودة الصلبة
AN**T10150	AN**T10200	AN**T10250	AN**T10300	AN**T10400	AN**T10500			طلاء النيكل
SF**T10150	SF**T10200	SF**T10250	SF**T10300	SF**T10400	SF**T10500	S45C	SPCC	غشاء واقٍ من أكسيد الحديد المغناطيسي
SN**T10150	SN**T10200	SN**T10250	SN**T10300	SN**T10400	SN**T10500	S45C	SPCC	طلاء النيكل

بكرة التوقيت T5


بكرة التوقيت T10

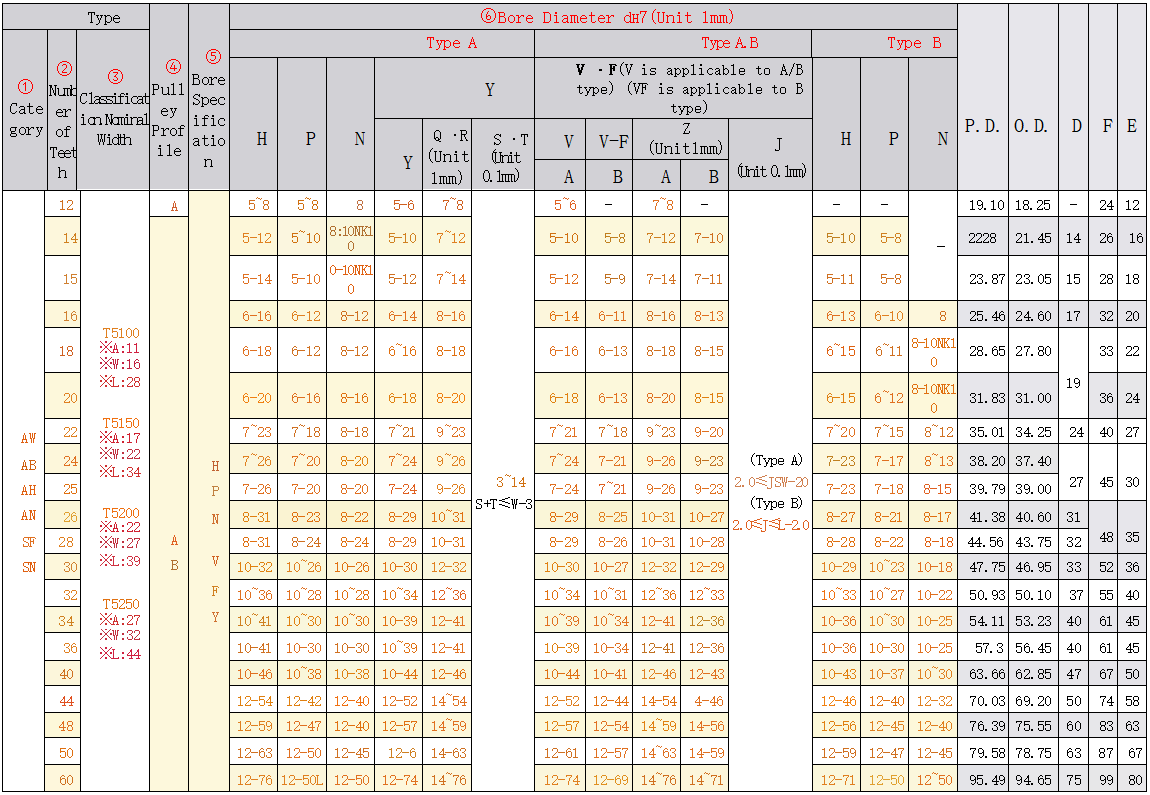

بكرة التوقيت T5

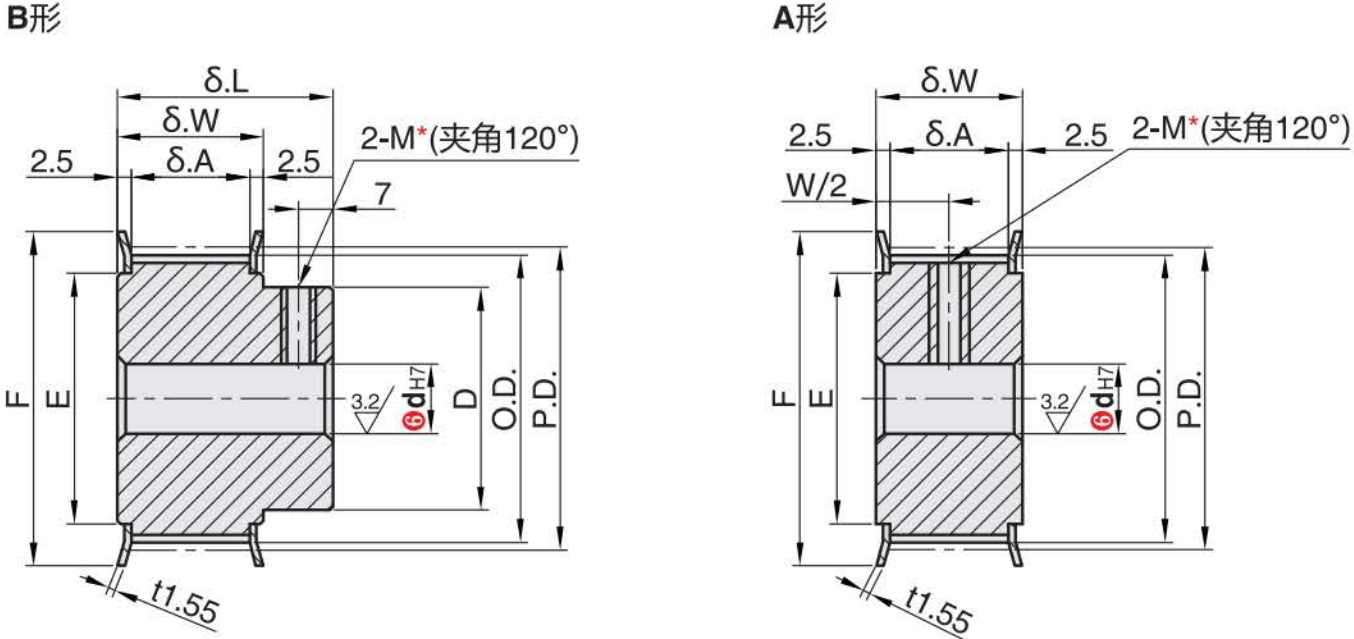

④ شكل البكرة

تختلف أبعاد مجرى الأسنان قليلاً حسب عدد الأسنان. خطوة السن (5 مم)

بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، V، F (ثقب متدرج)، و Y (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
قد لا يكون السطح الداخلي لفتحة العمود معالجاً.
* بالنسبة للبكرات من النوع A وفتحات العمود ذات الفتحات P أو N، تقع الفتحتان الملولبتان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

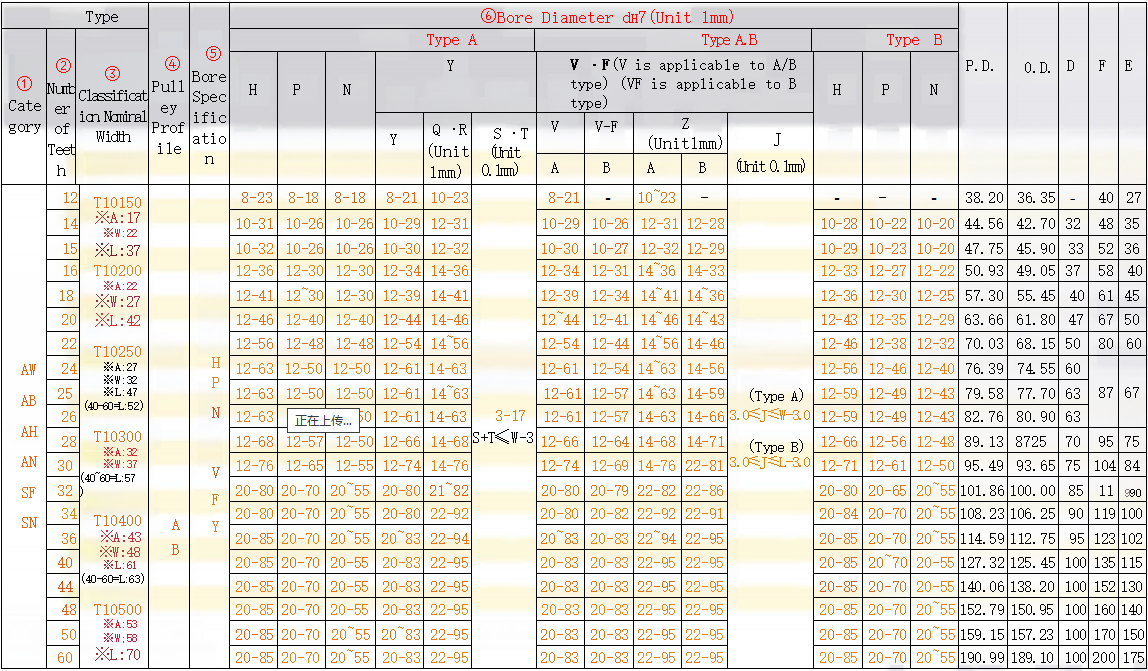

بكرة التوقيت T10

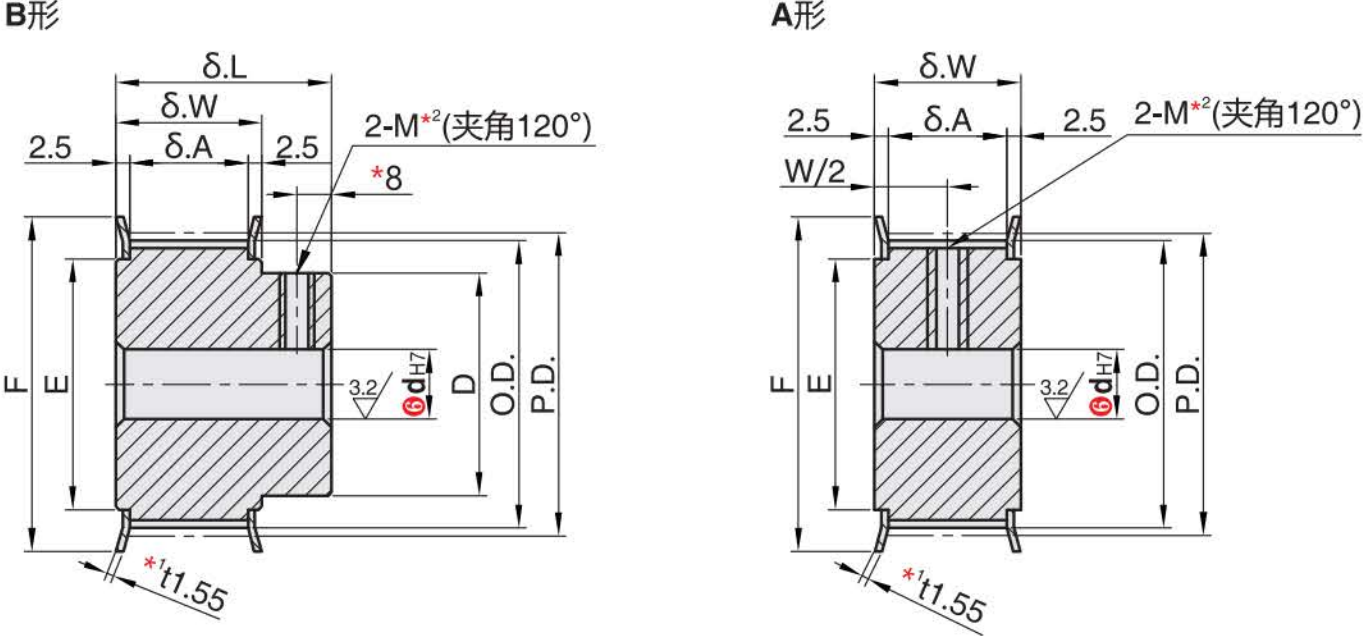

④ شكل البكرة

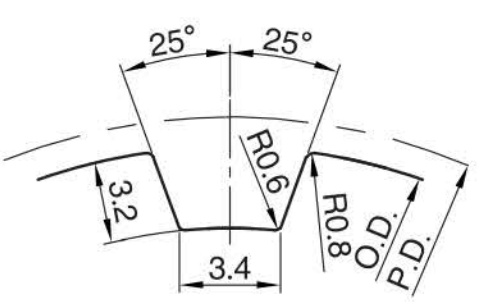

تختلف أبعاد تباعد الأسنان قليلاً حسب عدد الأسنان. تباعد الأسنان (10 مم)

بالنسبة لـ 34 و 50 و 60 سنًا، t = 2 (حافة مصقولة).
بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، V، F (ثقب متدرج)، و Y (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.
قد لا يكون السطح الداخلي لفتحة العمود معالجاً.
بالنسبة للبكرات T10250 و T10300 ذات 44 إلى 60 سنًا، فإن خطوة الثقب هي 11؛ أما بالنسبة للبكرات T10400 و T10600، فإن خطوة الثقب هي (LW)/2.
تشير الأبعاد الموجودة بين قوسين ضمن البعد L إلى البكرات التي تحتوي على 44 إلى 60 سنًا.
* بالنسبة للبكرات ذات البكرات من النوع A وفتحات العمود من النوع P أو N، تقع الفتحتان الملولبتان على بعد 120 درجة أو 90 درجة تقريبًا من مركز فجوة السن.
