بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU

بكرات التوقيت ذات الأسنان المنحنية من سلسلة iHF GT

Productfeatures:

تحديد المواقع بدقة عالية – يتميز نظام البكرات بنظام دفع خالٍ من الارتداد، مما يضمن تعشيقًا محكمًا للأسنان مع الحزام. وهذا يزيل الارتداد أثناء الحركة الأمامية والخلفية، مما يعزز دقة تحديد المواقع.

محرك متزامن مستقر - تصميم الأسنان المحسن يضمن تعشيقًا سلسًا بين الحزام والبكرة، مما يحافظ على نسبة نقل ثابتة ويمنع الانزلاق.

التصنيع عالي الدقة - تضمن عمليات التصنيع باستخدام الحاسوب (CNC) دقة تباعد الأسنان، والمركزية، والحد الأدنى من الانحراف الدائري وفقًا للمعايير الدولية. يعمل التوازن الديناميكي على التخلص من الاهتزاز اللامركزي عند السرعات العالية، بينما تضمن عمليات الفحص الدقيقة للأبعاد والسطح تجميعًا متسقًا.

محركات دقيقة وموثوقة - صُممت هذه البكرات لأنظمة تحديد المواقع الدقيقة، وتوفر تشغيلًا عالي الدقة وهادئًا، وهي متوفرة بمواصفات قياسية للخطوة 2 مم و3 مم و5 مم و8 مم.


بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
بكرة حزام التوقيت iHF عالية الدقة لتحديد المواقع 2GT 3GT 5GT 8YU
احصل على عرض أسعار مجاني

بكرة التوقيت 2GT

يكتبمادةمعالجة السطح
عرض الحزام: 4 ممعرض الحزام: 6 ممعرض الحزام: 9 ممبكرةشفة
المساحة: 5.0 متر مربع، العرض: 8.3 متر مربع، الطول: 16.0 متر مربعالمساحة: 7.0، العرض: 10.3، الطول: 18.0المساحة: 10.0، العرض: 13.3، الطول: 21.0
AW**2GT040AW**2GT060AW**2GT09060616061الأنودة الطبيعية

بكرة التوقيت 3GT

يكتبمادةمعالجة السطح
عرض الحزام: 6 ممعرض الحزام: 9 ممعرض الحزام: 15 ممبكرةشفة
المساحة: 7.3، العرض: 11.0، الطول: 19.0المساحة: 10.3، العرض: 14.0، الطول: 22.0المساحة: 16.3، العرض: 20.0، الطول: 28.0
AW**3GT060AW**3GT090AW**3GT15060616061الأنودة الطبيعية
SF**3GT060SF**3GT090SF**3GT150S45CS45Cطلاء أكسيد أسود

بكرة التوقيت 5GT

يكتبمادةمعالجة السطح
عرض الحزام: 9 ممعرض الحزام: 12 ممعرض الحزام: 15 ممبكرةشفة
المساحة: 10.3، العرض: 14.0، الطول: 22.0المساحة: 13.3، العرض: 17.0، الطول: 25.0المساحة: 16.3، العرض: 20.0، الطول: 28.0
AW**5GT090AW**5GT120AW**5GT15060616061الأنودة الطبيعية
SF**5GT090SF**5GT120SF**5GT150S45CS45Cطلاء أكسيد أسود

بكرة التوقيت 8YU

يكتبمادةمعالجة السطح
عرض الحزام: 15 ممعرض الحزام: 20 ممعرض الحزام: 25 ممبكرةشفة
أ: 16.7، و: 23.0، ل: 43.0A: 21.7 W: 28.0 L: 48.0أ: 26.7، و: 33.0، ل: 53.0
AW**8YU150AW**8YU200AW**8YU25060616061الأنودة الطبيعية
SF**8YU150SF**8YU200SF**8YU250S45CS45Cطلاء أكسيد أسود


بكرة التوقيت 2GT


بكرة التوقيت 3GT


بكرة التوقيت 5GT


بكرة التوقيت 8YU

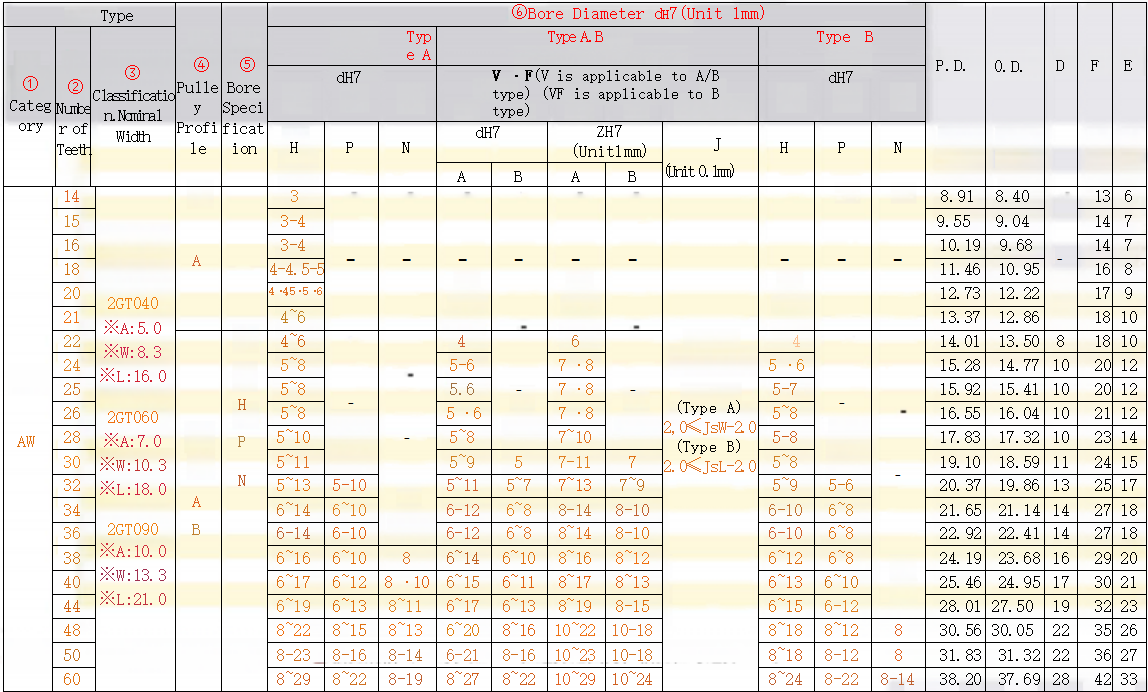

بكرة التوقيت 2GT

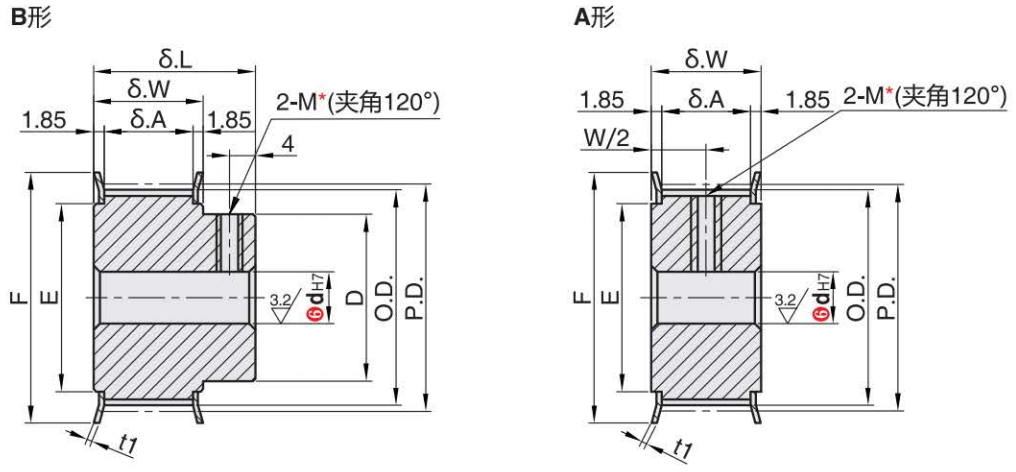

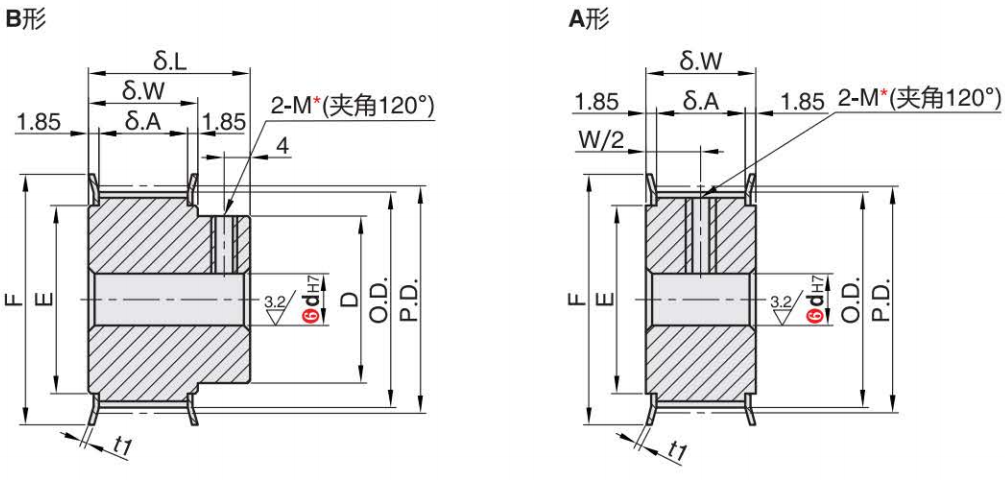

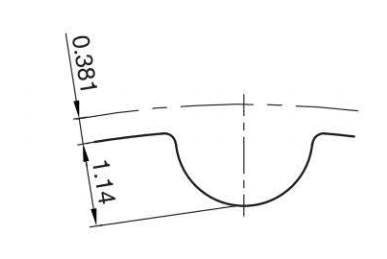

                                                                ④ شكل البكرة


تختلف أبعاد أخاديد الأسنان قليلاً حسب عدد الأسنان.

خطوة السن (2 مم)

  • بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، لا توجد ثقوب ملولبة.

  • قد لا يكون السطح الداخلي لفتحة العمود معالجاً.

  • * بالنسبة للبكرات من النوع A وفتحات العمود ذات الفتحات P أو N، تقع الفتحتان الملولبتان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

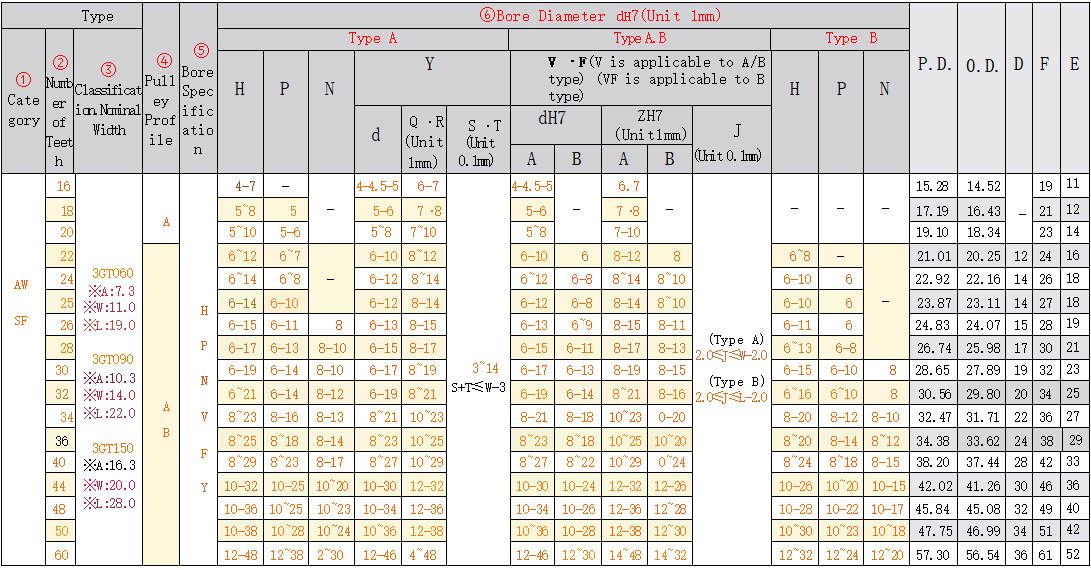

بكرة التوقيت 3GT

                                                                                                     ④ شكل البكرة

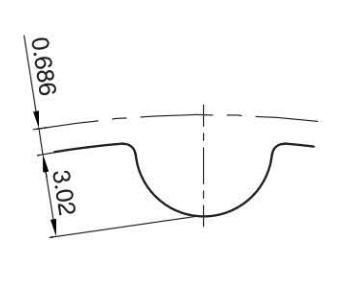

تختلف أبعاد أخاديد الأسنان قليلاً حسب عدد الأسنان.

خطوة السن (3 مم)

  • بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، Y، F (ثقب متدرج)، أو Y (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.

  • قد لا يكون السطح الداخلي لفتحة العمود معالجاً.

  • * بالنسبة للبكرات من النوع A وفتحات العمود P أو N، تقع الفتحتان الملولبتان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

بكرة التوقيت 5GT

                                                                                   ④ شكل البكرة


تختلف أبعاد أخاديد الأسنان قليلاً حسب عدد الأسنان.

خطوة السن (5 مم)

  • بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، V، F (ثقب متدرج)، و Y (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.

  • قد لا يكون السطح الداخلي لفتحة العمود معالجاً.

  • * بالنسبة للبكرات من النوع A وفتحات العمود ذات الزوايا P أو N، تقع الفتحتان الملولبتان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.

بكرة التوقيت 8YU

                                                                                       ④ شكل البكرة


تختلف أبعاد أخاديد الأسنان قليلاً حسب عدد الأسنان.

خطوة السن (8 مم)

  • بالنسبة لمواصفات ثقب العمود H (ثقب دائري)، V، F (ثقب متدرج)، و Y (ثقب متدرج في كلا الطرفين)، لا توجد ثقوب ملولبة.

  • قد لا يكون السطح الداخلي لفتحة العمود معالجاً.

  • * بالنسبة للبكرات من النوع A وفتحات العمود ذات الزوايا P أو N، تقع الفتحتان الملولبتان على بعد 120 درجة أو 90 درجة تقريبًا من مركز أخدود السن.
