أصبح تكامل محرك سيرفو بسيطًا: دليل عملي لتركيب وتكوين علبة التروس المؤازرة ذات الزاوية اليمنى من Newgear

في مشهد الأتمتة الحالي، يواجه مصممو الآلات مفارقة مستمرة: حيث يلزم زيادة كثافة عزم الدوران ودقة تحديد المواقع بأقل من دقيقة قوسية، في حين تستمر آثار أقدام الآلة في التقلص. علب التروس الكوكبية المضمنة، على الرغم من استخدامها على نطاق واسع في التكوينات المحورية، غالبًا ما تفرض تنازلات ميكانيكية مثل إطارات الماكينة الممتدة، أو التوجيه غير الفعال لمجموعة نقل الحركة، أو اتجاهات المحرك دون المستوى الأمثل.

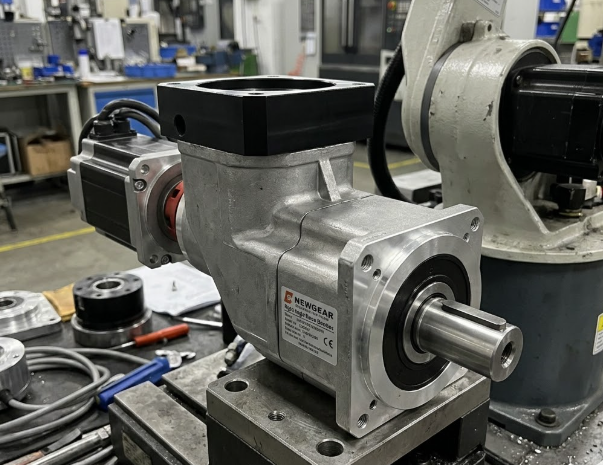

هذا هو المكان الذي توفر فيه علبة التروس ذات الزاوية اليمنى من Newgear بديلاً استراتيجيًا. ومن خلال إعادة توجيه محور القيادة بمقدار 90 درجة، فإنه يتيح بنيات ميكانيكية مدمجة دون التضحية بالدقة على مستوى المؤازرة. في مجموعة iHF، زاد الطلب على تكوينات الزاوية اليمنى بشكل كبير، خاصة من معدات أشباه الموصلات، والأتمتة الطبية، والروبوتات التعاونية، حيث تؤثر كفاءة المساحة بشكل مباشر على تكلفة النظام وأدائه.

الهندسة الميكانيكية: Hypoid vs. Bevel vs. Worm

لا توفر جميع علب التروس المؤازرة ذات الزاوية اليمنى أداءً متساويًا. تستخدم مجموعة Newgear في المقام الأول تقنيات Hypod وPrecision Bevel، ولكل منها مقايضات متميزة.

علب التروس Hypoid

تستخدم التصميمات Hypoid تروسًا مائلة ذات قطع حلزوني مع محور إزاحة، مما يتيح نسب تخفيض أعلى في عوامل الشكل المدمجة. إنها توفر رد فعل عكسي منخفض، ونقل سلس لعزم الدوران، وقدرة تحميل فائقة مقارنة بالأنظمة المخروطية القياسية. تتيح الإزاحة أيضًا تكاملًا أكبر للمحامل، مما يؤدي إلى تحسين التعامل مع الأحمال الشعاعية والمحورية - وهو أمر مهم بشكل خاص في أنظمة الجريدة المسننة أو الجريدة المسننة.

علب التروس المخروطية

تستخدم علب التروس المخروطية أعمدة متقاطعة وتأتي في أشكال مستقيمة وحلزونية وحلزونية. توفر التصميمات الحلزونية واللولبية مشاركة أكثر سلاسة وكفاءة أعلى. إنها فعالة من حيث التكلفة ولكنها تظهر بشكل عام صلابة وكفاءة أقل مقارنة بالأنظمة الهيبويدية أو الكوكبية بسبب أحمال المحمل الأعلى.

علب التروس الدودية

على الرغم من قدرتها على تقليل المرحلة الواحدة بدرجة عالية، إلا أن الأنظمة الدودية تعاني من انخفاض الكفاءة وإمكانية القيادة الخلفية المحدودة، مما يجعلها غير مناسبة لمعظم تطبيقات الدرجة المؤازرة التي تتطلب تحكمًا دقيقًا في الحركة.

ونتيجة لذلك، تعتمد تطبيقات المؤازرة الحديثة بشكل أساسي على الحلول المائلة والدقيقة.

مقاييس الأداء الرئيسية

عند اختيار علبة تروس مؤازرة ذات زاوية قائمة، هناك أربعة معلمات مهمة:

1. رد الفعل العكسي (دقائق قوسية)

يؤثر رد الفعل العكسي بشكل مباشر على دقة تحديد المواقع في أنظمة الحلقة المغلقة. تحقق علب التروس الهيبويدية عالية الأداء ≥1.3 قوس دقيقة، في حين تتراوح الأنظمة المخروطية الدقيقة بين ≥2-4 قوس دقيقة. يدعم هذا المستوى التحكم في الحركة باستخدام الحاسب الآلي وأشباه الموصلات.

2. الصلابة الالتوائية

تقلل الصلابة العالية من التشوه المرن تحت الحمل، مما يحسن وقت الاستقرار ودقة الكفاف في الأنظمة متعددة المحاور. تعمل التروس الحلقية المدمجة والمحامل شديدة التحمل على تعزيز الصلابة بشكل كبير.

3. عزم الدوران الناتج (الاسمي مقابل الذروة)

يحدد عزم الدوران الاسمي قدرة التشغيل المستمر، بينما يدعم عزم الدوران الأقصى الأحداث الديناميكية القصيرة. تمتد النطاقات النموذجية من 20 نيوتن متر إلى 10450 نيوتن متر، مع قدرة قصوى تصل إلى 200-300% من عزم الدوران الاسمي.

4. القدرة على سرعة الإدخال

تعمل المحركات المؤازرة الحديثة بسرعة 3000-6000 دورة في الدقيقة، مع متغيرات عالية السرعة تصل إلى 18000 دورة في الدقيقة. يجب أن تحافظ علب التروس على هذه السرعات دون التدهور الحراري أو انهيار التشحيم.

مزايا التكامل لتصميم الزاوية اليمنى

يوفر التكوين بزاوية 90 درجة العديد من المزايا على مستوى النظام بما يتجاوز توفير المساحة:

◇ كفاءة توجيه الكابلات

تعمل مرونة توجيه المحرك على تقليل إجهاد الكابل وتحسين موثوقية النظام عن طريق تقليل التعب المرن.

◇ تكامل العمود المجوف

تدعم العديد من التصميمات التوجيه عبر التجويف للكابلات أو الخطوط الهوائية أو الألياف الضوئية، مما يؤدي إلى التخلص من حلقات الانزلاق في الأنظمة الدوارة.

◇ تخفيض القصور الذاتي

يؤدي تقليل التروس إلى تقليل القصور الذاتي المنعكس بمقدار مربع النسبة. يعمل نظام 10:1 على تقليل القصور الذاتي بمقدار 100×، مما يتيح للمحركات الأصغر حجمًا دفع الأحمال الأكبر بكفاءة.

◇ مرونة التركيب

يتيح توافق الحافة القياسية (تنسيقات NEMA والتنسيقات المترية) التكامل المباشر للمحرك بدون محولات مخصصة.

هندسة التطبيقات

تتطلب الصناعات المختلفة خصائص علبة التروس المخصصة:

◆ أدوات الآلات باستخدام الحاسب الآلي

تتطلب الاستقرار الحراري والدقة المستمرة. تعتبر المحامل منخفضة الاحتكاك وتبديد الحرارة الأمثل أمرًا بالغ الأهمية.

◆  الروبوتات التعاونية (الروبوتات التعاونية)

يتطلب وزنًا منخفضًا وقصورًا ذاتيًا مع رد فعل عكسي منخفض للغاية لضمان التفاعل الآمن بين الإنسان والروبوت وتحديد موضع وضع التدريس بدقة.

◆ معدات التعبئة والتغليف

اطلب متانة الدورة العالية في ظل أحمال البدء والإيقاف المتكررة، الأمر الذي يتطلب محامل مقاومة للتعب وأنظمة تشحيم مستقرة.

◆ تصنيع الأجهزة الطبية

يتطلب التوافق مع غرف الأبحاث، وتوليد جسيمات منخفض، وأنظمة تشحيم محكمة الغلق مدى الحياة لمنع التلوث.

المنظور الهندسي من مجموعة iHF

في iHF Group، يتم التعامل مع اختيار علبة التروس على أنها عملية هندسة تطبيقية وليس قرارًا بالكتالوج. يستمر الطلب على أنظمة التروس الدقيقة المؤازرة في النمو مع انتقال الصناعات من الأنظمة الهيدروليكية والهوائية إلى هياكل مؤازرة كهربائية بالكامل.

من المتوقع أن يصل سوق علب التروس الدقيقة العالمية إلى 6.0 مليار دولار أمريكي بحلول عام 2026، حيث تمثل أنظمة الدرجة المؤازرة ما يقرب من نصف إجمالي الطلب. لدعم مصنعي المعدات الأصلية، توفر مجموعة iHF الدعم الهندسي الكامل بما في ذلك نمذجة سرعة عزم الدوران، وتكامل CAD، وتحليل مطابقة القصور الذاتي لضمان الاقتران الأمثل بين المحرك وعلبة التروس.

تعد مرونة سلسلة التوريد أمرًا بالغ الأهمية أيضًا. إن التباين في مصادر سبائك الصلب وقدرة التصنيع الدقيقة جعل مراقبة الجودة المحلية واتساق التصنيع أولوية استراتيجية.

أداء الصيانة ودورة الحياة

تم تصميم علب التروس المؤازرة عالية الجودة ذات الزاوية اليمنى للتشغيل بدون صيانة، مع أنظمة تشحيم محكمة الغلق تم تصنيفها لأكثر من 20000 ساعة تشغيل.

ومع ذلك، يظل الرصد الحراري مهمًا. غالبًا ما يشير الارتفاع المفرط في درجة الحرارة إلى الحمل الزائد أو عدم المحاذاة. يوصى بتحليل الاهتزاز للصيانة التنبؤية، حيث يمكن أن تشير التغييرات في أنماط التردد الصوتي إلى تآكل المحمل أو الترس.

يجب تسجيل توقيعات الاهتزاز الأساسية أثناء التشغيل للمقارنة على المدى الطويل.

视频

الأسئلة الشائعة حول الكثافة العالية

س: لماذا تختار علبة تروس ذات زاوية قائمة هيبودية بدلًا من محرك دودي تقليدي؟

ج: تعتمد التروس Hypoid على الاحتكاك المتدحرج، مما يحافظ على كفاءة بنسبة 90-96% ورد فعل عكسي منخفض. تعتمد المحركات الدودية على الاحتكاك المنزلق، مما يؤدي إلى انخفاض الكفاءة إلى 60-75% وتوليد أحمال حرارية عالية غير مناسبة للفهرسة المؤازرة الدقيقة.

س: هل يمكن تركيب علب التروس هذه في أي اتجاه؟

ج: نعم. تدعم معظم الوحدات التثبيت الأفقي أو الرأسي أو المقلوب. ومع ذلك، يجب التحقق من مستويات تعبئة الشحوم المحددة بناءً على الاتجاه المختار لضمان التشحيم المستمر لشبكة التروس.

س: كيف يمكن مقارنة الكفاءة بالتصميمات الكوكبية المضمنة؟

ج: تحمل تكوينات الزاوية اليمنى عقوبة كفاءة بسيطة بنسبة 2-5% بسبب خسائر الاتجاه في المرحلة المائلة. ومع ذلك، فإن هذا يفوقه بشكل كبير تقليل البصمة ومزايا التوجيه الميكانيكي المكتسبة.
