الهندسة الدقيقة في الحركة: الدور الصناعي للبراغي الكروية في الأتمتة الحديثة

في مشهد التصنيع الصناعي الحديث، لم يعد تحديد المواقع عالي الدقة رفاهية، بل أصبح مطلبًا أساسيًا. بدءًا من مراحل المحاذاة البصرية وتصنيع أشباه الموصلات إلى معدات المختبرات المتخصصة، فإن الطلب على الدقة دون الميكرون يدفع الابتكار الهندسي. في قلب هذه التعديلات التي تقل عن المليمتر يوجد عنصر مهم ولكنه لا يحظى بالتقدير في كثير من الأحيان: رأس الميكرومتر.

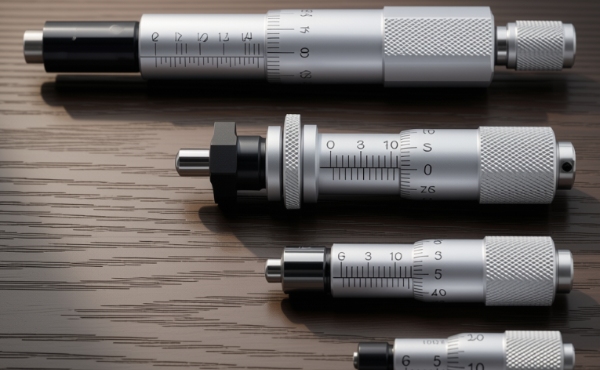

في حين أن الميكرومتر القياسي المحمول موجود في كل مكان في المتاجر لإجراء عمليات فحص مراقبة الجودة، فإن رؤوس الميكرومتر المدمجة تخدم غرضًا مختلفًا بشكل أساسي. لقد تم تصميمها كمجموعات فرعية دائمة أو شبه دائمة ضمن أنظمة ميكانيكية أكبر لتوفير إزاحة خطية فائقة الدقة. يتطلب اختيار هذه المكونات وتركيبها وتحسينها فهمًا عميقًا للتصميم الميكانيكي ومتغيرات التطبيق.

1. رؤوس الميكرومتر الميكانيكية مقابل رؤوس الميكرومتر الرقمية: الفجوة المعمارية

عند تصميم نظام دقيق، فإن أول مفترق طرق هو الاختيار بين رؤوس الميكرومتر الميكانيكية التقليدية ورؤوس الميكرومتر الرقمية المتقدمة. لا يحدد الاختيار تكلفة النظام فحسب، بل أيضًا كفاءته التشغيلية وقدراته على تكامل البيانات.

رؤوس الميكرومتر الميكانيكية: المعيار التناظري

تعتمد المتغيرات الميكانيكية بشكل كامل على براغي عالية الدقة (عادة 0.5 مم أو 0.25 مم لكل دورة) ومقاييس رنيه محفورة بالليزر. وتشمل مزاياها الأساسية ما يلي:

الحصانة ضد التدخل البيئي: عدم وجود إلكترونيات يعني عدم التعرض للتدخل البيئي

التداخل الكهرومغناطيسي (EMI) أو التدهور الناتج عن درجات الحرارة العالية.

طول العمر: مع التشحيم المناسب، يمكن أن يستمر الرأس الميكانيكي الفولاذي المتصلب لعقود من الزمن في ظل التشغيل اليدوي المستمر.

رؤوس الميكرومتر الرقمي: دقة تعتمد على البيانات

بالنسبة لسير العمل الآلي أو البيئات التي تتطلب تسجيلًا سريعًا للبيانات، لا غنى عن رؤوس الميكرومتر الرقمية الإلكترونية. إنهم يستخدمون أجهزة تشفير دوارة سعوية أو كهروضوئية لترجمة الدوران الميكانيكي إلى قراءات رقمية. تشمل الفوائد الرئيسية ما يلي:

مخرجات SPC: يمكن تصدير بيانات التحكم في العمليات الإحصائية في الوقت الفعلي عبر كابلات SPC مباشرة إلى أنظمة المراقبة المركزية.

تقليل الأخطاء: يزيل خطأ اختلاف المنظر البشري عند قراءة المقاييس الورنية، مما يضمن الاتساق عبر عوامل التشغيل المختلفة.

2. التنقل في التكوينات المتخصصة: الوجوه الكروية مقابل الوجوه المسطحة

هناك خطأ شائع في تكامل النظام وهو تجاهل هندسة طرف المغزل. يؤثر التفاعل بين مغزل الميكرومتر والسطح المستهدف الملامس بشكل كبير على الدقة المحورية وتوزيع التآكل.

رؤوس ميكرومتر مسطحة الوجه

تعتبر المغازل ذات الرؤوس المسطحة مثالية عند الضغط على سطح متوازي ومسطح تمامًا. فهي تقوم بتوزيع الحمل المحوري عبر مساحة سطحية أكبر، مما يقلل من الضغط الموضعي. ومع ذلك، إذا كان السطح المستهدف منحرفًا أو زاويًا قليلاً، يحدث تحميل الحافة، مما يؤدي إلى تآكل مبكر وأخطاء في تتبع القياس.

رؤوس ميكرومتر كروية الوجه

عندما لا يمكن ضمان بقاء السطح المستهدف متعامدًا تمامًا مع محور المغزل، فإن رأس الميكرومتر ذو الوجه الكروي هو الخيار الأمثل. يضمن الطرف المشع نقطة اتصال واحدة ومتسقة بغض النظر عن الانحرافات الزاويّة الطفيفة. يتم اعتماد هذا التكوين على نطاق واسع في حوامل المرآة البصرية ومراحل تحديد المواقع متعددة المحاور حيث تكون الإمالة متأصلة في التشغيل.

3. الحلول الهندسية للبيئات الصعبة

غالبًا ما تفشل المكونات القياسية عند تعرضها لبيئات صناعية قاسية. بالنسبة للأتمتة الثقيلة والآلات الصناعية ذات التحميل العالي، فإن المواصفات العامة تكون قصيرة. يجب أن تتطلع الفرق الهندسية إلى حلول قوية مثل رؤوس ميكرومتر شديدة التحمل مصنوعة من وجوه قياس ذات رؤوس كربيد وآليات متخصصة لتثبيت درجة الصوت.

علاوة على ذلك، عندما تحد قيود المساحة من مرونة التصميم، فإن دمج رأس ميكرومتر مصغر يسمح بتعبئة المكونات عالية الكثافة دون التضحية بالدقة. تحتفظ هذه المكونات ذات الحجم الصغير بدقة الملعب القياسية مع تقليل البصمة الإجمالية بنسبة تصل إلى 40%.

في إعدادات التصنيع واسعة النطاق حيث يكون الاتساق عبر آلاف الدورات أمرًا بالغ الأهمية، تعد الشراكة مع شركة تصنيع مكونات عالمية ذات خبرة أمرًا ضروريًا. تتخصص مجموعة iHF في تقديم مكونات الحركة الخطية وتحديد المواقع الدقيقة والمثبتة صناعيًا. من خلال تحسين هندسة الخيوط الداخلية واستخدام تقنيات تصلب السطح المتقدمة، تضمن مجموعة iHF أن حلول الميكرومتر الخاصة بها تتحمل الضغوط التشغيلية المستمرة مع الحفاظ على إمكانية التكرار دون الميكرون.

   视频

4. ضمان الجودة الفني المتقدم: حل تحديات التكامل

س 1: كيف يمكنك حساب سعة التحميل الحرجة لرأس الميكرومتر في تطبيق الدفع المستمر؟

يتم التحكم في سعة الحمولة المحورية بشكل أساسي من خلال خطوة الخيط ومساحة سطح ارتباط الجوز الداخلي. يؤدي تجاوز الحمل الثابت المقدر إلى تشوه مرن للخيوط، مما يؤدي إلى رد فعل عنيف محوري. بالنسبة للتطبيقات عالية الدفع، يجب على المهندسين تحديد رأس ميكرومتر عالي التحمل يتميز بخيط أكثر خشونة مع شكل شبه منحرف معدل مصمم خصيصًا لتوزيع القوة الخطية دون ربط.

س2: ما الذي يسبب رد الفعل العكسي في مراحل تحديد المواقع بدقة، وكيف يمكن تخفيفه؟

يحدث رد الفعل العكسي بسبب الخلوص المجهري بين خيوط المغزل الذكرية والخيوط الداخلية الأنثوية، وهو أمر ضروري للسماح بالدوران. للتخفيف من هذا في الإعدادات الحرجة:

قم بتنفيذ زنبرك خارجي ذو قوة ثابتة (مثل زنبرك موجي أو زنبرك ممتد) لإبقاء المرحلة المستهدفة محملة مسبقًا بشكل مستمر مقابل طرف الميكرومتر.

استخدم رأس ميكرومتر مع صامولة قفل أو تصميم صامولة مقسمة ذات عزم دوران ثابت لتضييق الخناق على تشغيل الخيط بمجرد الوصول إلى الموضع النهائي.

س 3: لماذا يُفضل رأس ميكرومتر مغزلي غير دوار في المحاذاة البصرية الدقيقة؟

يدور المغزل القياسي أثناء تقدمه، مطبقًا عزم الدوران على سطح التلامس. في المحاذاة البصرية، يمكن أن يتسبب عزم الدوران هذا في التواء مجهري أو تشويه حامل المرآة. يتقدم رأس الميكرومتر المغزلي غير الدوار بشكل خطي بحت، مما يمنع نقل عزم الدوران ويحمي الطلاءات البصرية الدقيقة أو المواد المستهدفة عالية الاحتكاك من قص السطح.
