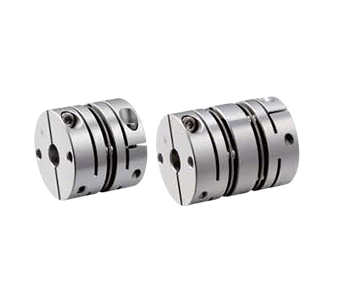

وصلة غشاء عالية الحساسية من سبيكة الألومنيوم لربط/تثبيت البراغي
1. المواد الأساسية
- المحور: سبيكة ألومنيوم عالية القوة (تصميم خفيف الوزن مع قوة هيكلية متوازنة ومقاومة للتآكل)
- الحجاب الحاجز: الفولاذ المقاوم للصدأ 304 (صلابة عالية، ومقاومة التعب من أجل تشغيل مستقر على المدى الطويل)
2. خصائص الأداء الرئيسية
- صلابة التوائية عالية: تتيح التحكم الدقيق في دوران العمود لتطبيقات النقل عالية الدقة
- اتصال بدون رد فعل عكسي: يضمن اقتران المحور والعمود الخالي من الخلوص عدم حدوث أي تباطؤ في التشغيل ثنائي الاتجاه
- تصميم منخفض القصور الذاتي: استجابة ديناميكية مُحسّنة للتشغيل عالي السرعة
- التماثل ثنائي الاتجاه: خصائص دوران متطابقة في اتجاهي CW/CCW للتحكم في الحركة المستقرة
3. ميزات التصميم الهندسي
- توافق المحرك: تم تحسينه خصيصًا لمحركات السيرفو والمحركات المتدرجة لتعزيز تكامل النظام
- تعويض عدم المحاذاة: يمتص الحجاب الحاجز المصنوع من الفولاذ المقاوم للصدأ عدم المحاذاة الزاوية والمحورية بشكل فعال، مما يقلل من متطلبات دقة التثبيت
- طريقة التثبيت: تضمن مسامير التثبيت عالية القوة اتصالاً موثوقًا به (تصميم اختياري مضاد للفك متاح)
4. التطبيقات النموذجية
- وحدات الوصلات الروبوتية الصناعية
- محركات المغزل لأدوات الآلات ذات التحكم الرقمي
- معدات الأتمتة الدقيقة (مثل آلات SMT، وآلات القطع بالليزر)
- أنظمة تشغيل الأجهزة الطبية/البصرية
محرك سيرفو ستيبر المرن ذو اقتران الغشاء عالي الحساسية ليس مجرد موصل، بل هو حل هندسي دقيق يضمن تشغيلًا خاليًا من أي ارتداد، وتحملًا فائقًا لعدم المحاذاة، ومتانة طويلة الأمد. هيكله خفيف الوزن من الألومنيوم، وغشاءه من الفولاذ المقاوم للصدأ، وتصميمه المرن الممتص للاهتزازات، يجعله مثاليًا لآلات التحكم الرقمي بالكمبيوتر (CNC)، والروبوتات، ومحركات السيرفو، ومحركات السائر، وأنظمة الأتمتة.
نموذج | ل | عزم الدوران المسموح به (نيوتن متر) | الانحراف المسموح به (شعاعي) (مم) | عدم محاذاة الزاوية المسموح به (<°) | الإزاحة المحورية المسموح بها (مم) | الحد الأقصى للسرعة المسموح بها (دورة في الدقيقة) | صلابة الالتواء الثابتة (نيوتن متر/راديان) | عزم القصور الذاتي (نيوتن متر) | وزن الاقتران (جم) | |
يكتب | د | |||||||||
QLFAW | 16.6 | 23 | 0.5 | 0.1 | 1 | ±0.18 | 9000 | 480 | 4.22× 10-7 | 12 |
21 | 24.5 | 1 | 0.1 | 1 | ±0.18 | 8000 | 750 | 1.11× 10-6 | 18 | |
28 | 32.2 | 1.5 | 0.15 | 1.2 | ±0.18 | 8000 | 2500 | 4.68× 10-6 | 45 | |
34 | 35 | 4 | 0.17 | 1.5 | ±0.18 | 8000 | 4200 | 1.11× 10-5 | 70 | |
46 | 44 | 9 | 0.22 | 1.5 | ±0.25 | 8000 | 11000 | 3.8× 10-5 | 144 | |
55 | 55 | 25 | 0.25 | 1.5 | ±0.25 | 8000 | 16500 | 1.6× 10-4 | 265 | |
كيو إس إي إيه دبليو | 16 | 16.6 | 0.5 | 0.1 | 1 | ±0.09 | 9000 | 950 | 3.16× 10-7 | 8 |
21 | 16.7 | 1 | 0.1 | 1 | ±0.14 | 8000 | 1600 | 7.9× 10-7 | 13 | |
28 | 21.5 | 1.5 | 0.1 | 1.2 | ±0.18 | 8000 | 5500 | 3.24× 10-6 | 32 | |
34 | 23.3 | 3 | 0.1 | 1.5 | ±0.18 | 8000 | 7500 | 7.6× 10-6 | 50 | |
46 | 29.8 | 9 | 0.1 | 1.5 | ±0.27 | 8000 | 18000 | 3.23× 10-5 | 102 | |
55 | 37.2 | 25 | 0.1 | 1.5 | ±0.30 | 8000 | 30000 | 8.19×10 -5 | 180 | |
QLFJAW | 16 | 23.2 | 0.9 | 0.15 | 2 | ±0.20 | 6000 | 450 | 2.7× 10-7 | 12 |
20 | 26 | 1.3 | 0.15 | 2 | ±0.20 | 5500 | 700 | 8.0× 10-7 | 26 | |
25 | 30.2 | 2.8 | 0.15 | 2 | ±0.30 | 5000 | 950 | 2.5× 10-6 | 45 | |
32 | 41 | 5 | 0.15 | 2 | ±0.40 | 4000 | 1100 | 6.6× 10-6 | 73 | |
40 | 47 | 9 | 0.2 | 2 | ±0.50 | 3800 | 2800 | 1.9× 10-5 | 100 | |
50 | 53 | 16 | 0.2 | 2 | ±0.60 | 3500 | 3400 | 5.0× 10-4 | 193 | |
كيو سيجو | 16 | 16.5 | 0.9 | 0.1 | 1 | ±0.10 | 6000 | 650 | 2.2× 10-7 | 8 |
20 | 18.4 | 1.3 | 0.1 | 1 | ±0.10 | 5500 | 950 | 7.0× 10-7 | 12 | |
25 | 21.6 | 2.8 | 0.1 | 1 | ±0.20 | 5000 | 1300 | 2.2× 10-6 | 24 | |
32 | 29 | 5 | 0.1 | 1 | ±0.20 | 4000 | 1400 | 5.6× 10-6 | 53 | |
40 | 35 | 9 | 0.15 | 1 | ±0.20 | 3800 | 3300 | 1.5× 10-5 | 90 | |
50 | 41 | 16 | 0.15 | 1 | ±0.30 | 3500 | 4000 | 3.9× 10-5 | 180 |
يمكن تعديل الثقوب الداخلية في طرفي الوصلة بحرية بين الحد الأدنى والحد الأقصى للأقطار، مع مراعاة معيار H7. أبعاد الثقوب المدرجة في الجداول هي للإشارة فقط؛ للحصول على تفاصيل الثقوب المطلوبة، يُرجى التواصل مع خدمة العملاء أو ممثلي المبيعات أو الفنيين.
نموذج | ل | d1، d2 (يمكن اختيار أقطار فتحات المفتاح للأحجام التي تزيد عن 6 مم.) | LF | φd3 | ف | م | عزم التثبيت (نيوتن متر) | ||
يكتب | د | QLFAW | كيو إس إي إيه دبليو | ||||||
QLFAW QSEAW | 16 | - | 16.6 | 3 4 4.5 5 6 | 8 | 6.5 | 3.3 | م2.5 | 0.8 |
16.6 | 23 | - | 3 4 4.5 5 6 | 8 | 6.5 | 3.3 | م2.5 | 0.8 | |
21 | 24.5 | 16.7 | 4 5 6 6.35 7 8 | 8 | 10.5 | 3.3 | م2.5 | 0.8 | |
28 | 32.2 | 21.5 | 5 6 6.35 7 8 9 9.525 10 | 10.4 | 15 | 3.85 | م3 | 1.2 | |
34 | 35 | 23.3 | 8 9 9.525 10 11 12 12.7 14 | 11.2 | 16.5 | 4.85 | م4 | 2.5 | |
46 | 44 | 29.8 | 8 9 9.525 10 11 12 12.7 14 15 16 17 18 | 14.3 | 25.5 | 5 | م5 | 5 | |
55 | 55 | 37.2 | 10 11 12 12.7 14 15 16 17 18 19 20 22 24 | 17.8 | 31 | 6 | م5 | 5 |
جديد | ل | d1، d2 (يمكن اختيار أقطار فتحات المفتاح للأحجام التي تزيد عن 6 مم.) | LF | φd3 | ف | م | عزم التثبيت (نيوتن متر) | ||
جديد | د | QLFJAW | كيو سيجو | ||||||
QLFJAW QSEJAW | 16 | 23.2 | 16.5 | 3 4 4.5 5 6 | 7 | 6.8 | 3 | م2.5 | 1 |
20 | 26 | 18.4 | 3 4 5 6 6.35 7 8 9 9.525 10 | 7.5 | 8.1 | 3.7 | م2.5 | 1 | |
25 | 30.2 | 21.6 | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 | 9 | 10.4 | 4 | م3 | 1.7 | |
32 | 41 | 29 | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16 | 12.4 | 15 | 6 | م4 | 2.5×10-4 | |
40 | 47 | 35 | 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 | 15.5 | 19.5 | 7.8 | م5 | 7 | |
50 | 53 | 41 | 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 | 18 | 20 | 9 | م6 | 12 |
يُقاس عزم القصور الذاتي وجميع المعايير الفنية المُقدمة باستخدام أقصى حجم للثقب كمعيار مرجعي. يرتبط أقصى عزم دوران مُصنّف ارتباطًا مباشرًا بعمر إجهاد الوصلة. تزيد الأقطار الخارجية الأكبر من سعة التحميل، بينما تسمح الأقطار الخارجية الأصغر بسرعات قصوى أعلى مسموح بها.
نموذج | يكتب | مادة | معالجة السطح | مُكَمِّلات | ||
السكن | غشاء | |||||
QLFAW | غشاء واحد | نوع المشبك اللولبي | سبائك الألومنيوم | الفولاذ المقاوم للصدأ | مؤكسد | برغي غطاء رأس المقبس (SHCS) |
QLFJAW | تثبيت المسمار المتقاطع | مجموعة براغي المقبس السداسية | ||||

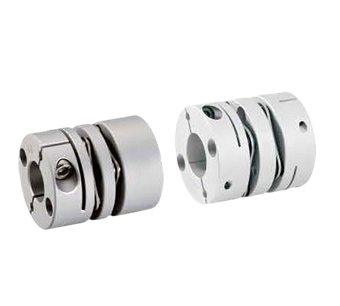

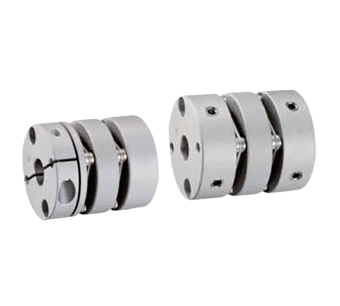

كيو إس إي إيه دبليو | الحجاب الحاجز المزدوج | نوع المشبك اللولبي | برغي غطاء رأس المقبس (SHCS) | |||
كيو سيجو | تثبيت المسمار المتقاطع | مجموعة براغي المقبس السداسية |
