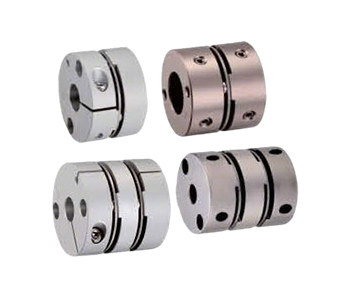

أجزاء آلة CNC iHF وصلات ألومنيوم ذات غشاء مزدوج
قيادة العالم من خلال النقل الكوكبي وقيادة المستقبل من خلال التصنيع الدقيق
مميزات المنتج:
وصلة غشاء من سبيكة الألومنيوم ذات غشاء مزدوج ومشبك قصير
1. المواد
- المحور: سبيكة ألومنيوم عالية القوة
- الحجاب الحاجز: الفولاذ المقاوم للصدأ 304
2. الأداء
- صلابة التوائية عالية للتحكم الدقيق في دوران العمود
- تصميم ممتد للتعويض الفعال عن عدم المحاذاة الشعاعية والزاوية والمحورية
- اتصال محور العمود بدون رد فعل عكسي للتشغيل ثنائي الاتجاه
- قصور ذاتي منخفض مناسب للتطبيقات عالية السرعة
3. ميزات التصميم
- مُحسَّن للتكامل بين محرك السيرفو/المحرك المتدرج
- طريقة تثبيت المسمار المشبك
4. التطبيقات الرئيسية
- أنظمة التحكم في الحركة عالية الدقة
- معدات الأتمتة الصناعية
- الروبوتات وآلات التحكم الرقمي بالكمبيوتر
وصلة الألومنيوم لأجزاء ماكينات التحكم الرقمي بالحاسوب (CNC) ذات الغشاء المزدوج ليست مجرد موصل، بل هي حل هندسي دقيق يضمن نقل طاقة سلسًا وموثوقًا به دون أي ارتجاع. هيكلها خفيف الوزن من الألومنيوم، إلى جانب تصميمها المبتكر ذي الغشاء المزدوج، يجعلها الخيار الأمثل لآلات التحكم الرقمي بالحاسوب (CNC)، والروبوتات، والأتمتة، وغيرها من الصناعات عالية الدقة.
بالنسبة للشركات التي تهدف إلى تعزيز الإنتاجية والدقة والمتانة، فإن الاستثمار في وصلات الألومنيوم بتقنية الحجاب الحاجز المزدوج هو قرار ذكي يضمن القيمة على المدى الطويل.
| نموذج | ل | عزم الدوران المسموح به (نيوتن متر) | الانحراف المسموح به (شعاعي) (مم) | عدم محاذاة الزاوية المسموح به (<°) | الإزاحة المحورية المسموح بها (مم) | الحد الأقصى للسرعة المسموح بها (دورة في الدقيقة) | صلابة الالتواء الثابتة (نيوتن متر/راديان) | عزم القصور الذاتي (نيوتن متر) | وزن الاقتران (جم) | |
| يكتب | د | |||||||||
| كوينزلاند | 19 | 24.5 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 500 | 8.19× 10-6 | 13.2 |
| 26 | 30 | 1.5 | 0.15 | 1.5 | ±0.30 | 10000 | 1850 | 1.7× 10-6 | 32 | |
| 32 | 38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 2850 | 7.6× 10-5 | 58 | |
| 34 | 38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 4050 | 9.0× 10-5 | 71 | |
| 39 | 47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 9000 | 2.7× 10-5 | 110 | |
| 44 | 47 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 10000 | 3.8× 10-5 | 134 | |
| 50 | 53 | 16 | 0.23 | 1.5 | ±0.68 | 10000 | 16000 | 4.2× 10-5 | 225 | |
| 56 | 57 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 25000 | 1.14× 10-4 | 298 | |
| 68 | 68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 35000 | 1.8× 10-4 | 472 | |
| 82 | 87 | 80 | 0.55 | 1.5 | ±0.8 | 10000 | 70000 | 2.25× 10-4 | 983 | |
يمكن تعديل الثقوب الداخلية في طرفي الوصلة بحرية بين الحد الأدنى والحد الأقصى للأقطار، مع مراعاة معيار H7. أبعاد الثقوب المدرجة في الجداول هي للإشارة فقط؛ للحصول على تفاصيل الثقوب المطلوبة، يُرجى التواصل مع خدمة العملاء أو ممثلي المبيعات أو الفنيين.
| نموذج | ل | d1،d2 (يمكن اختيار أقطار فتحات المفتاح للأحجام التي تزيد عن 6 مم.) | LF | φd3 | س | ف | م | عزم التثبيت (نيوتن متر) | |
| يكتب | د | الحجاب الحاجز المزدوج | |||||||
| كوينزلاند | 19 | 24.5 | 3 4 5 6 6.35 7 8 | 9.1 | 9 | 1.8 | 3.3 | م2.5 | 0.8 |
| 26 | 30 | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 | 10.6 | 15 | 2.6 | 3.9 | م3 | 1.2 | |
| 32 | 38 | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 | 12.25 | 15.5 | 3.5 | 3.85 | م3 | 1.2 | |
| 34 | 38 | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16 | 12.25 | 16.5 | 3.5 | 4.85 | م4 | 2.5 | |
| 39 | 47 | 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 | 14.9 | 19.3 | 4.4 | 5 | م4 | 2.5 | |
| 44 | 47 | 6 8 9 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 | 14.9 | 22.5 | 4.5 | 5 | م4 | 2.5 | |
| 50 | 53 | 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 25 28 30 32 | 18.1 | 26 | 4.8 | 5.8 | م5 | 5.0 | |
| 56 | 57 | 12 14 15 16 17 18 19 20 22 24 25 28 30 32 | 19.75 | 32.5 | 5.5 | 6.4 | م5 | 5.0 | |
| 68 | 68 | 16 17 18 19 20 22 24 25 28 30 32 35 38 | 23.35 | 38.3 | 6.3 | 7.7 | م6 | 8.0 | |
| 82 | 87 | 17 18 19 20 22 24 25 28 30 32 35 38 40 42 | 30 | 45.5 | 8 | 9.7 | م8 | 20 | |
يُقاس عزم القصور الذاتي وجميع المعايير الفنية المُقدمة باستخدام أقصى حجم للثقب كمعيار مرجعي. يرتبط أقصى عزم دوران مُصنّف ارتباطًا مباشرًا بعمر إجهاد الوصلة. تزيد الأقطار الخارجية الأكبر من سعة التحميل، بينما تسمح الأقطار الخارجية الأصغر بسرعات قصوى أعلى مسموح بها.
| نموذج | يكتب | مادة | معالجة السطح | مُكَمِّلات | ||
| السكن | غشاء | |||||
| كوينزلاند | الحجاب الحاجز المزدوج | نوع المشبك القصير | سبائك الألومنيوم | الفولاذ المقاوم للصدأ | مؤكسد | برغي غطاء رأس المقبس (SHCS) |
