علبة تروس مخروطية ذات زاوية قائمة من Newgear PVFN لـ Nema 17

قيادة العالم من خلال النقل الكوكبي وقيادة المستقبل من خلال التصنيع الدقيق

1. آلية تروس مخروطية حلزونية لتحقيق مخرجات توجيه بزاوية قائمة

2. مخرج عمود الشفة المربعة

3. مقترنًا بناقل حركة مستقيم، وهيكل ذراع مفرد، وفعال للغاية من حيث التكلفة

4. يمكن فتح عمود الإدخال باستخدام فتحة مفتاح

5. عودة الخلوص 8-16 دقيقة قوسية

المزايا:

تصميم موفر للمساحة: يسمح التكوين بزاوية قائمة بالتكامل المدمج في تخطيطات الآلات.
قدرة عزم الدوران العالية: قادرة على التعامل مع الأحمال الصعبة مع الحفاظ على التشغيل السلس.
التحكم الدقيق: تضمن ردود الفعل المنخفضة تحديد المواقع بدقة لتطبيقات المحرك المتدرج.
متين وموثوق به: تضمن المواد عالية الجودة والهندسة الدقيقة طول العمر.
خيارات قابلة للتخصيص: توفر مرونة OEM حلولاً مخصصة لتطبيقات مختلفة.

نطاق المواصفات: 60-160

نطاق نسبة السرعة: 3-100

نطاق الدقة: 8-16 دقيقة قوسية

يجمع صندوق التروس المخروطية القائم الزاوية من Newgear PVFN لـ Nema 17 بين التصميم المدمج وعزم الدوران العالي والتحكم الدقيق في الحركة في حزمة واحدة فعالة. بفضل ارتداده المنخفض وبنيته المتينة وخيارات التخصيص من OEM، يضمن صندوق التروس PVFN تشغيلًا موثوقًا ودقيقًا وسلسًا لمجموعة متنوعة من التطبيقات الصناعية وتطبيقات الأتمتة.

بالنسبة للمصنعين والمهندسين الذين يبحثون عن حلول التروس ذات الزاوية القائمة التي توفر المساحة والأداء العالي والقابلة للتخصيص، توفر سلسلة PVFN قيمة وتنوعًا استثنائيين.

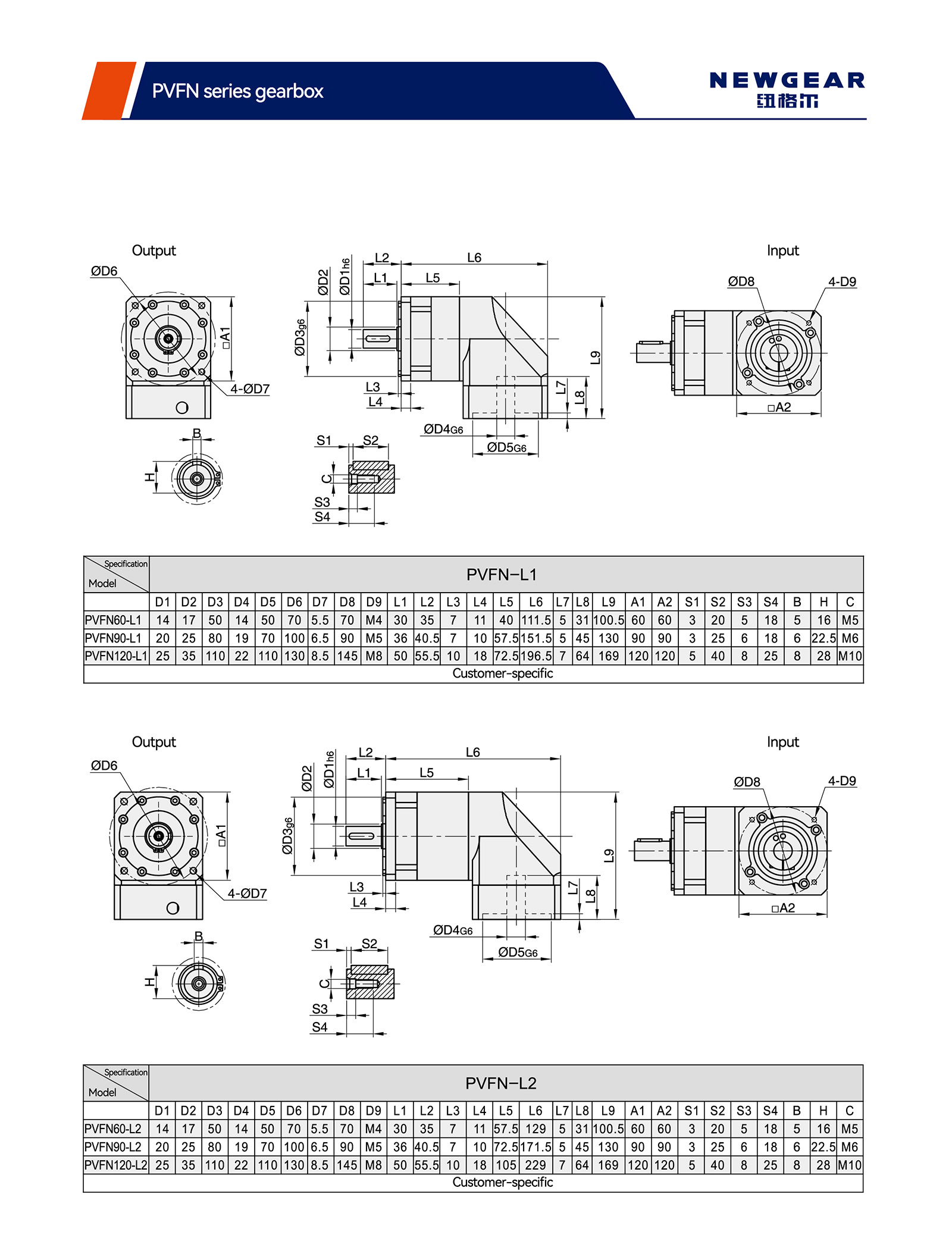

علبة تروس مخروطية ذات زاوية قائمة من Newgear PVFN لـ Nema 17

المعايير الفنية			سلسلة النماذج	بي في اف ان 60	بي في اف ان 90	بي في اف ان 120
أقصى عزم دوران			نيوتن متر	عزم الدوران المقدر بالوقت 1.5
عزم الكبح في حالات الطوارئ			نيوتن متر	عزم الدوران المقدر بـ 2
أقصى قوة شعاعية مسموح بها			ن	240	450	1240
أقصى قوة محورية مسموح بها			ن	220	430	1000
صلابة الالتواء			نيوتن متر/دقيقة قوسية	1.8	4.85	11
أقصى سرعة إدخال			دورة في الدقيقة	8000	6000	6000
سرعة الإدخال المقدرة			دورة في الدقيقة	4000	3500	3500
ضوضاء			ديسيبل	≤58	≤60	≤65
متوسط العمر المتوقع			ح	20000
كفاءة التحميل الكامل			%	L1≥95% L2≥92%
رد فعل عنيف	ص1	ل1	أركمين	≤8	≤8	≤8
	ص1	L2	أركمين	≤12	≤12	≤12
	ص2	ل1	أركمين	≤16	≤16	≤16
	ص2	L2	أركمين	≤20	≤20	≤20
لحظة القصور الذاتي	ل1	3	كجم.سم°	0.46	1.73	12.78
		4	كجم.سم2	0.46	1.73	12.78
		5	كجم.سم2	0.46	1.73	12.78
		7	كجم.سم°	0.41	1.42	11.38
		10	كجم.سم2	0.41	1.42	11.38
	L2	12	كجم.سم2	0.44	1.49	12.18
		15	كجم.سم2	0.44	1.49	12.18
		16	كجم.سم	0.44	1.49	12.18
		20	كجم.سم2	0.44	1.49	12.18
		25	كجم.سم2	0.44	1.49	12.18
		28	كجم.سم	0.44	1.49	12.18
		30	كجم.سم2	0.44	1.49	12.18
		35	كجم.سم2	0.44	1.49	12.18
		40	كجم.سم°	0.44	1.49	12.18
		50	كجم.سم2	0.34	1.25	11.48
		70	كجم.سم2	0.34	1.25	11.48
		100	كجم.سم°	0.34	1.25	11.48

المعايير الفنية		سلسلة النماذج	بي في اف ان 60	بي في اف ان 90	بي في اف ان 120
	مواصفة	نسبة	بي في اف ان 60	بي في اف ان 90	بي في اف ان 120
عزم الدوران المقدر	ل1	3	27	96	161
		4	40	122	210
		5	40	122	210
		7	34	95	170
		10	16	56	86
	L2	12	27	96	161
		15	27	96	161
		16	40	122	210
		20	40	122	210
		25	40	122	210
		28	40	122	210
		30	27	96	161
		35	40	122	210
		40	40	122	210
		50	40	122	210
		70	34	95	170
		100	16	56	86
درجة الحماية		IP65
درجة حرارة التشغيل		—10 درجة مئوية إلى 90 درجة مئوية
الوزن (كجم)	ل1		1.7	4.4	10
الوزن (كجم)	L2		1.9	5.0	13
