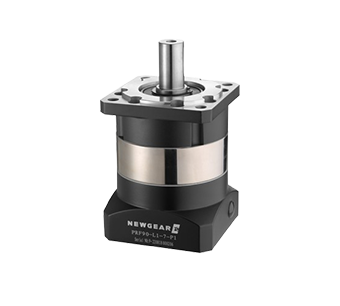

مصنعو علب التروس المؤازرة من Newgear PFN لـ Nema 42

قيادة العالم من خلال النقل الكوكبي وقيادة المستقبل من خلال التصنيع الدقيق

1. هيكل شفة مربعة ذات مخرج ثقب

2. ناقل حركة مستقيم، هيكل ذراع مفرد، تصميم بسيط، فعال للغاية من حيث التكلفة

3. متينة وفعالة بشكل موثوق

4. يمكن فتح عمود الإدخال باستخدام فتحة مفتاح

5. عودة الخلوص 8-16 دقيقة قوسية

مميزات علبة التروس المؤازرة من Newgear:

التحكم الدقيق في الحركة: تضمن ردود الفعل المنخفضة تحديد المواقع بدقة للتطبيقات التي تعمل بمحرك سيرفو.

قدرة تحميل عالية: يسمح توزيع عزم الدوران الفعال بالتشغيل في ظل الظروف الصعبة.

المتانة: توفر المواد المتميزة والهندسة الدقيقة موثوقية طويلة الأمد.

حجم صغير: يتيح التصميم خفيف الوزن إمكانية التكامل مع الآلات ذات المساحة المحدودة.

خيارات قابلة للتخصيص: تضمن مرونة OEM حلاً مصممًا خصيصًا لتلبية الاحتياجات الصناعية المتنوعة.

نطاق المواصفات: 60-160

نطاق نسبة السرعة: 3-100

نطاق الدقة: 8-16 دقيقة قوسية

يجمع صندوق تروس سيرفو من نيوجير بين الدقة والمتانة والقدرة على التكيف في جهاز واحد مدمج. يُقدم صندوق تروس سيرفو من نيوجير أداءً ومرونة استثنائيين للصناعات التي تتطلب تحكمًا فعالًا وموثوقًا وعالي الدقة في الحركة، مما يجعله عنصرًا أساسيًا في آلات التصنيع والمعالجة الحديثة.

مصنعو علب التروس المؤازرة من Newgear PFN لـ Nema 42

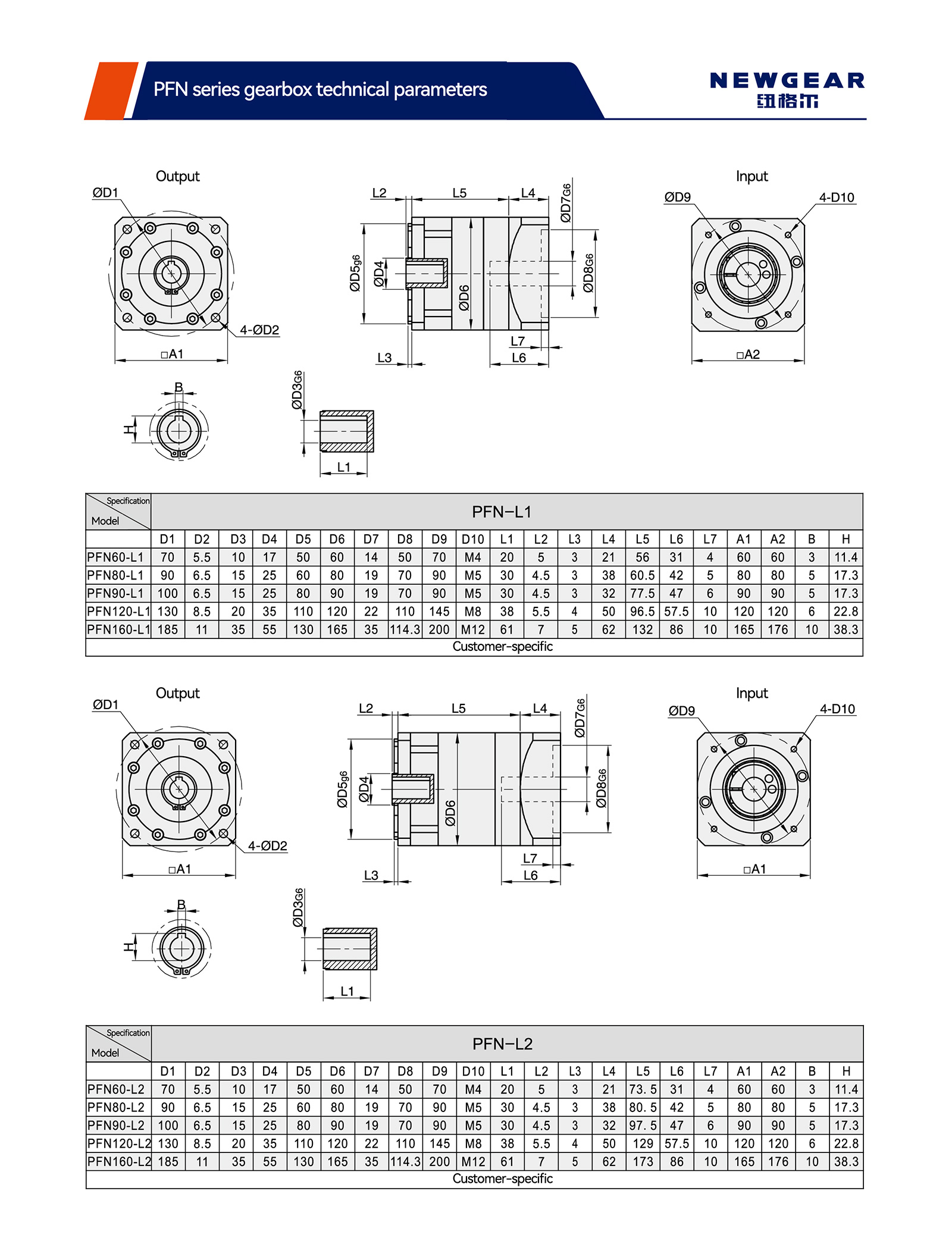

المعايير الفنية			سلسلة النماذج	PFN60	PFN80	PFN90	PFN120	PFN160
أقصى عزم دوران			نيوتن متر	عزم الدوران المقدر بالوقت 1.5
عزم الكبح في حالات الطوارئ			نيوتن متر	عزم الدوران المقدر بـ 2
أقصى قوة شعاعية مسموح بها			ن	240	400	450	1240	2250
أقصى قوة محورية مسموح بها			ن	220	420	430	1000	1500
صلابة الالتواء			نيوتن متر/دقيقة قوسية	1.8	4.7	4.85	11	35
أقصى سرعة إدخال			دورة في الدقيقة	8000	6000	6000	6000	4000
سرعة الإدخال المقدرة			دورة في الدقيقة	4000	3500	3500	3500	3000
ضوضاء			ديسيبل	≤58	≤60	≤60	≤65	≤70
متوسط العمر المتوقع			ح	20000
كفاءة التحميل الكامل			%	L1≥96% L2≥94%
رد فعل عنيف	ص1	ل1	أركمين	≤8	≤8	≤8	≤8	≤8
	ص1	L2	أركمين	≤12	≤12	≤12	≤12	≤12
	ص2	ل1	أركمين	≤16	≤16	≤16	≤16	≤16
	ص2	L2	أركمين	≤20	≤20	≤20	≤20	≤20
لحظة القصور الذاتي	ل1	3	كجم.سم°	0.46	0.77	1.73	12.78	36.72
		4	كجم.سم2	0.46	0.77	1.73	12.78	36.72
		5	كجم.سم2	0.46	0.77	1.73	12.78	36.72
		7	كجم.سم°	0.41	0.65	1.42	11.38	34.02
		8	كجم.سم2	/	0.65	1.42	11.38	34.02
		10	كجم.سم2	0.41	0.65	1.42	11.38	34.02
	L2	12	كجم.سم2	0.44	0.72	1.49	12.18	34.24
		15	كجم.سم2	0.44	0.72	1.49	12.18	34.24
		16	كجم.سم	0.44	0.72	1.49	12.18	34.24
		20	كجم.سم2	0.44	0.72	1.49	12.18	34.24
		25	كجم.سم2	0.44	0.72	1.49	12.18	34.24
		28	كجم.سم	0.44	0.72	1.49	12.18	34.24
		30	كجم.سم2	0.44	0.72	1.49	12.18	34.24
		35	كجم.سم2	0.44	0.72	1.49	12.18	34.24
		40	كجم.سم°	0.44	0.72	1.49	12.18	34.24
		50	كجم.سم2	0.34	0.58	1.25	11.48	34.02
		70	كجم.سم2	0.34	0.58	1.25	11.48	34.02
		100	كجم.سم°	0.34	0.58	1.25	11.48	34.02

المعايير الفنية		سلسلة النماذج	PFN60	PFN80	PFN90	PFN120	PFN160
	مواصفة	نسبة	PFN60	PFN80	PFN90	PFN120	PFN160
عزم الدوران المقدر	ل1	3	27	50	96	161	364
		4	40	90	122	210	423
		5	40	90	122	210	423
		7	34	48	95	170	358
		8	/	35	77	120	300
		10	16	22	56	86	210
	L2	12	27	50	96	161	364
		15	27	50	96	161	364
		16	40	90	122	210	423
		20	40	90	122	210	423
		25	40	90	122	210	423
		28	40	90	122	210	423
		30	27	50	96	161	364
		35	40	90	122	210	423
		40	40	90	122	210	423
		50	40	90	122	210	423
		70	34	48	95	170	358
		100	16	22	56	86	210
درجة الحماية		IP65
درجة حرارة التشغيل		—10 درجة مئوية إلى 90 درجة مئوية
الوزن (كجم)	ل1		0.95	2.27	3.06	6.93	15.5
الوزن (كجم)	L2		1.2	2.8	3.86	8.98	17
