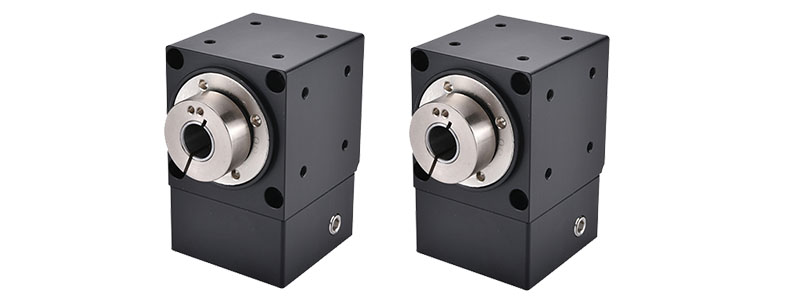

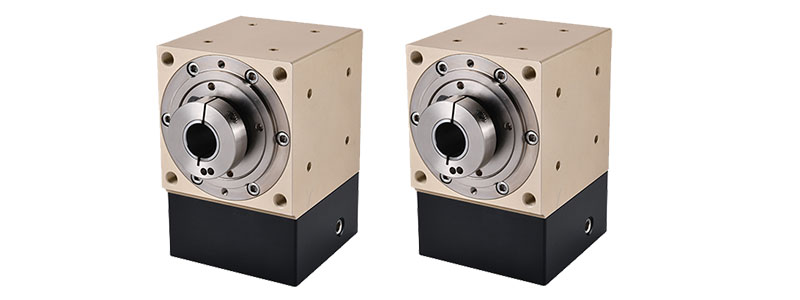

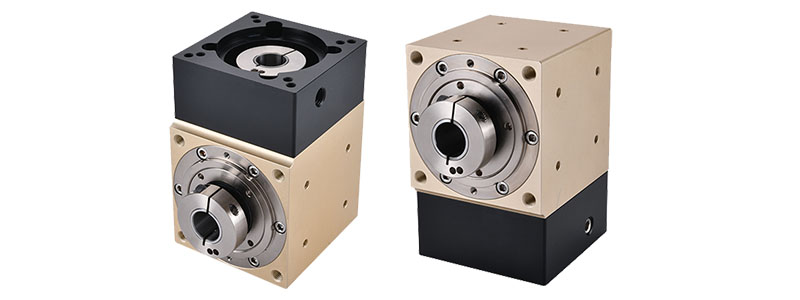

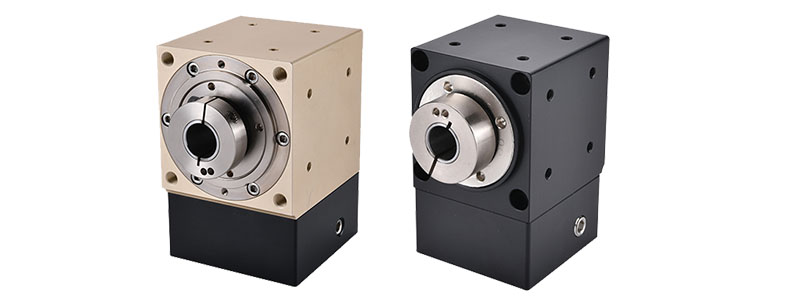

مخفض تروس الزاوية اليمنى للإخراج ذو الفتحة الواحدة - سلسلة PZB

مخفض السرعة ذو الزاوية اليمنى من سلسلة PZB: يسمح استخدام التروس المخروطية الحلزونية بتركيب المحرك بزاوية 90 درجة، مما يوفر مساحة التثبيت.

Productfeatures:

1. نطاق الحجم: 42/60/90

2. نطاق نسبة التروس: 2/3/5

3. نطاق الدقة: 3-6 أركمين

4. دقة عالية، ضوضاء منخفضة، صلابة عالية

يتميز الطراز الدقيق بحد أدنى من رد الفعل العكسي وتحديد المواقع بدقة؛ تم تصميم تروس النقل بدقة لتلبية متطلبات الجودة للنقل الدقيق والضوضاء المنخفضة والصلابة العالية.

5. تصميم مدمج وموفر للمساحة

تتميز بتروس مخروطية حلزونية، مما يسمح بتركيب المحرك بزاوية 90 درجة لتوفير مساحة التثبيت.

مخفض تروس الزاوية اليمنى للإخراج ذو الفتحة الواحدة - سلسلة PZB

احصل على عرض أسعار مجاني

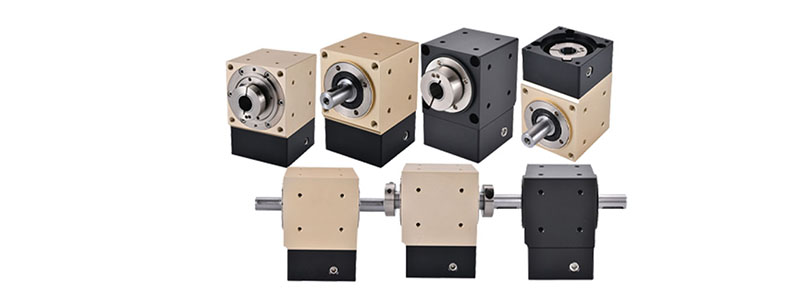

سلسلة المنتجات

مواصفات المنتج

مراحل

نسبة

بلاكلاش

نوع الخروج

رمز التركيب

PZB

L1=1 مراحل

P1=الدقة العكسية

P2 = رد الفعل العكسي القياسي

S5 = إخراج عمود الغناء

D1/D2/D3/D4/LR

تحتوي جميع الطرازات على أعمدة إدخال بدون مفاتيح؛ يرجى التحديد في الملاحظات إذا كانت هناك حاجة إلى تصنيع إضافي

مواصفة المعلمات التقنية				PZB42	PZB60	PZB90

	مراحل	نسبة	وحدة
عزم الدوران المقدر T، (نيوتن متر)	L1	2	نانومتر	23	30	60
		3	نانومتر	20	35	55
		5	نانومتر	18	25	50
الحد الأقصى لعزم الدوران الناتج T2N			نانومتر	عزم الدوران الناتج 2.5 مرة
سرعة الإدخال المقدرة			دورة في الدقيقة	1500
أقصى سرعة للإدخال			دورة في الدقيقة	300
الحد الأقصى المسموح به للقوة الشعاعية			ن	350	560	1050
الحد الأقصى للقوة المحورية المسموح بها			ن	160	230	550
لحظة الجمود			كجم·سم²	0.03	0.08	0.09
رد فعل عنيف			com.arcmin	P1 ≥3 P2 ≥6
مستوى الضوضاء			ديسيبل	≥58	≥58	≥60
كفاءة التحميل الكامل			%	97%
خدمة الحياة			ح	> 20000
درجة حرارة التشغيل			درجه مئوية	-25 درجة مئوية ~ 90 درجة مئوية
طريقة التشحيم			/	تشحيم الشحوم الاصطناعية
اتجاه الدوران			/	الإدخال والإخراج في نفس الاتجاه
تصنيف الحماية			/	IP65
نوع التركيب			/	أي
وزن			كجم	0.49	1.25	3.93

المعلمات المذكورة أعلاه هي للإشارة فقط؛ يجب أن تسود بيانات تشغيل المنتج الفعلية.

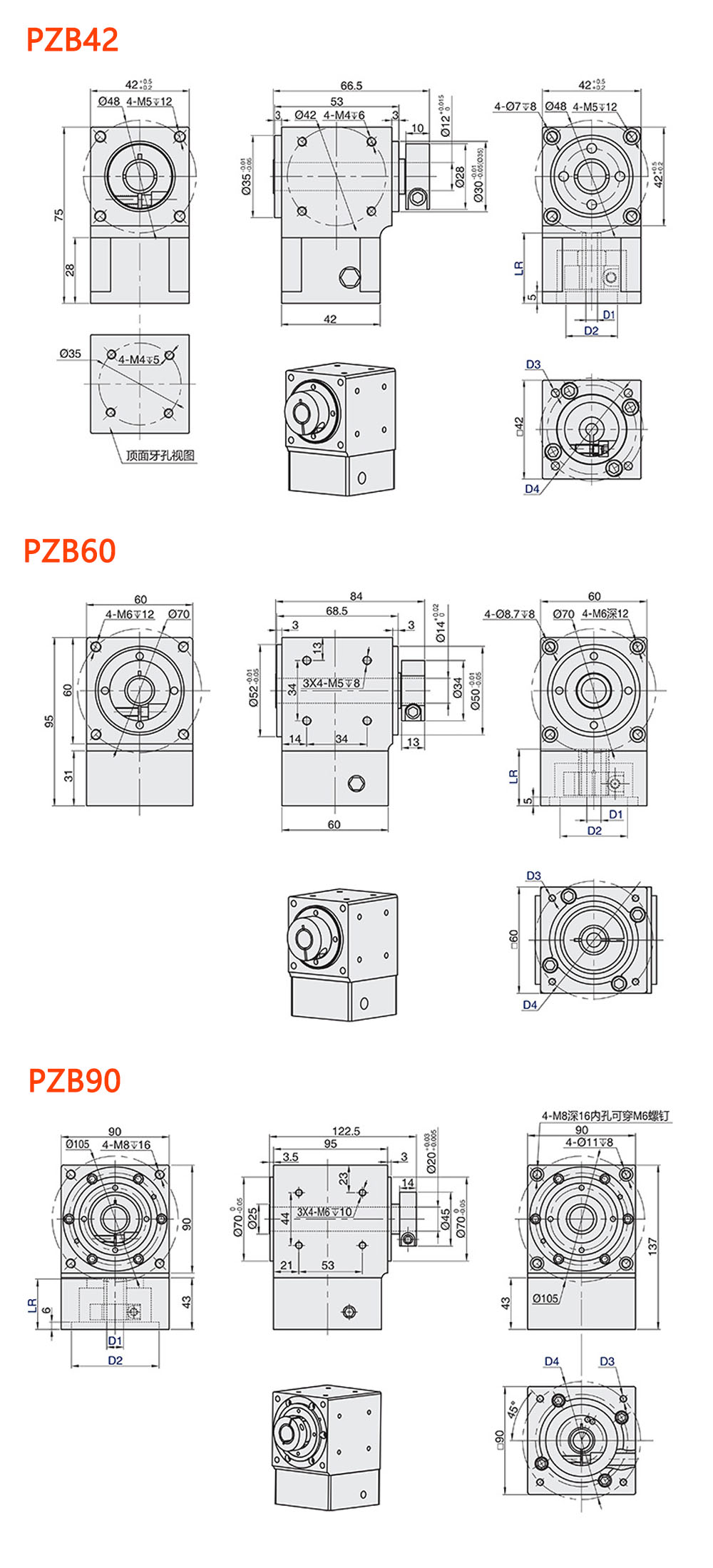

مسلسل	مراحل	نسبة	رد فعل عنيف	نوع الإخراج	أبعاد تركيب الإدخال
مسلسل	مراحل	نسبة	رد فعل عنيف	نوع الإخراج	د1	د2	د3	د4	إل آر
PZB42	L1	2 3 5	P1 = رد فعل عنيف الدقة P2 = رد الفعل العكسي القياسي	S3 = إخراج عمود الغناء	5	22	م3	43.8	LR30
					5	22	3.5	43.8	LR30
					8	30	م3	45	LR30
					8	30	م4	46	LR30
PZB60					8	36	م4	70.7	LR32
					8	38.1	م4	66.7	LR32
					14	50	م4	70	LR32
					14	50	م5	70	LR32
PZB90					14	73	م5	98.4	LR42
					19	70	م5	90	LR42
					19	70	م6	90	LR42
