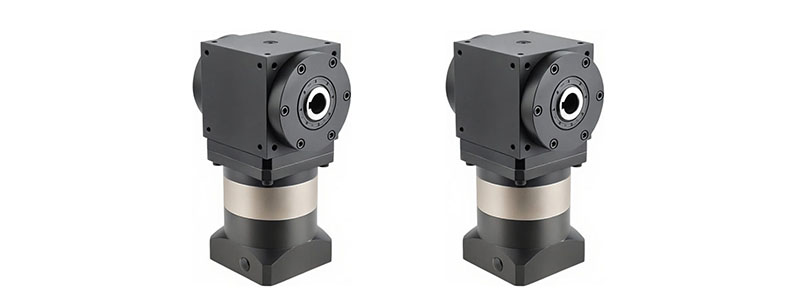

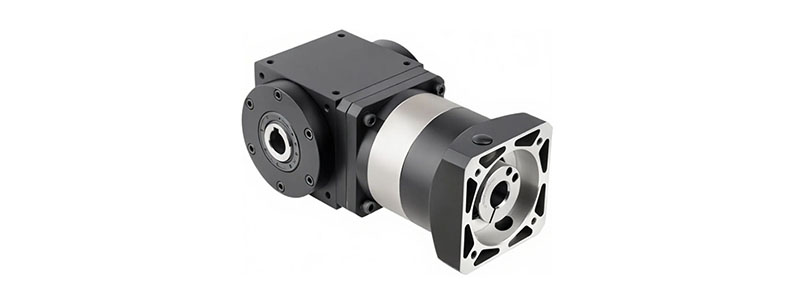

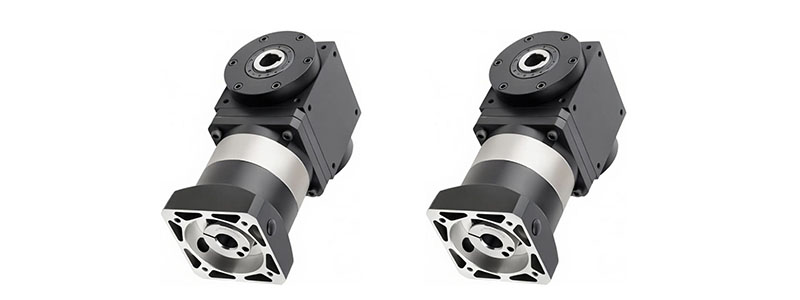

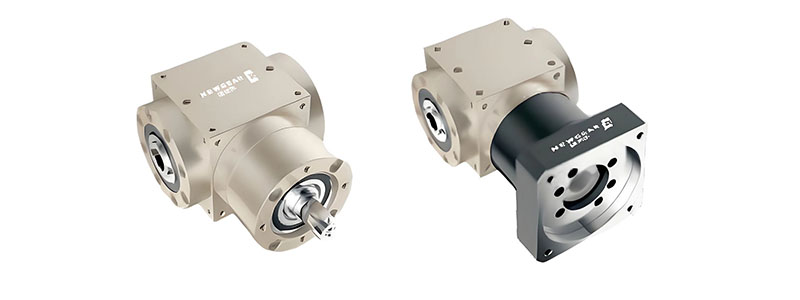

عاكس علبة التروس للإخراج ثنائي الفتحة - سلسلة AT-FH

Productfeatures:

خرج ثنائي المحور، أبعاد موحدة

مجموعة كاملة من مواصفات اتصال الإدخال، مما يوفر مجموعة واسعة من الخيارات

مجهزة بمحامل أسطوانية مدببة، مما يعزز بشكل كبير قدرة التحميل المحورية والقطرية

تم تركيب وتعديل التروس المخروطي الحلزونية بشكل احترافي لضمان قوة التلامس وقوة الانحناء

تصميم محكم الغلق، لا يحتاج إلى صيانة ولا حاجة لتغيير الزيت، مما يضمن عمر تشغيلي طويل

يمكن أن يكون مرتبطا رمح الإدخال. رد الفعل العكسي: 6-15 دقيقة قوسية

نطاق الحجم: 75-170

نطاق النسبة: 1-100

نطاق الدقة: 6-15 دقيقة قوسية

عاكس علبة التروس للإخراج ثنائي الفتحة - سلسلة AT-FH

احصل على عرض أسعار مجاني

المعلمات التقنية			سلسلة الموديل	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
أقصى عزم الدوران			نانومتر	1.5 عزم الدوران المقدر بالوقت
عزم الكبح في حالات الطوارئ			نانومتر	2.5 عزم الدوران المقدر بالوقت
الحد الأقصى المسموح به للقوة الشعاعية			ن	2400	3200	5000	6500	9100
الحد الأقصى للقوة المحورية المسموح بها			ن	1200	1600	2500	3250	4550
أقصى سرعة للإدخال			دورة في الدقيقة	6000	6000	6000	6000	6000
سرعة الإدخال المقدرة			دورة في الدقيقة	3000	3000	3000	3000	3000
ضوضاء			ديسيبل	≥65	≥70	≥70	≥70	≥75
متوسط العمر الافتراضي			ح	2000 (تم تقليل عمر الخدمة المستمر بنسبة 50%)
كفاءة التحميل الكاملة			%	L1≥97% L2≥94% L3≥92%
رد فعل عنيف	ص2	L1	com.arcmin	≥6	≥6	≥6	≥6	≥6
		L2	com.arcmin	≥8	≥8	≥8	≥8	≥8
		L3	com.arcmin	≥15	≥15	≥15	≥15	≥15
لحظة الجمود	L1	1	كجم.سم2	1.3	3.14	7.62	23.54	59.09
	L1	2	كجم.سم2	1.1	2.68	6.23	17.72	45.44
	L2	3	كجم.سم2	0.22	1.2	1.2	5.3	15.8
		4	كجم.سم2	0.17	0.95	0.95	4.1	15.2
		5	كجم.سم2	0.16	0.86	0.86	3.6	15.1
		7	كجم.سم2	0.14	0.79	0.79	3.2	15.1
		10	كجم.سم2	0.14	0.75	0.75	3	15
	L3	12	كجم.سم2	0.14	0.86	0.86	2.8	14.1
		15	كجم.سم2	0.13	0.86	0.86	2.8	14.1
		20	كجم.سم2	0.13	0.73	0.73	2.7	14.1
		25	كجم.سم2	0.13	0.73	0.73	2.7	14.1
		28	كجم.سم2	0.13	0.73	0.73	2.7	13.9
		30	كجم.سم2	0.13	0.73	0.73	2.7	13.5
		35	كجم.سم2	0.13	0.73	0.73	2.7	13.5
		40	كجم.سم2	0.13	0.73	0.73	2.7	14.2
		50	كجم.سم2	0.13	0.73	0.73	2.7	14.1
		70	كجم.سم2	0.13	0.73	0.73	2.7	13.5
		100	كجم.سم2	0.13	0.73	0.73	2.7	13.5

المعلمات التقنية		سلسلة الموديل	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
	مواصفة	نسبة	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
عزم الدوران المقدر	L1	1	45	78	150	360	585
	L1	2	42	68	150	330	544
	L2	3	40	78	105	165	360
		4	45	78	130	230	480
		5	45	78	130	230	480
		7	45	78	100	220	480
		10	10	30	75	175	360
	L2	12	40	78	105	165	360
		15	40	78	105	165	360
		20	45	78	130	230	480
		25	45	78	130	230	480
		28	45	78	130	230	480
		30	40	78	105	165	360
		35	45	78	130	230	480
		40	45	78	130	230	480
		50	45	78	130	230	480
		70	45	78	100	220	480
		100	30	75	75	175	360
درجة الحماية		IP65
درجة حرارة التشغيل		'-10 درجة مئوية إلى 90 درجة مئوية
الوزن (كجم)	L1		2.3	4.5	7.3	15.4	24.5
	L2		2.9	5.9	7.7	18.3	30.7
	L3		03.25	7	8.9	20.3	37.9
