بكرة توقيت سير ناقل الحركة بدون مفتاح من iHF لماكينة الثني

Productfeatures:

عزم دوران عالٍ وثبات - يعمل نظام التثبيت بدون مفتاح على توزيع القوة بالتساوي لنقل عزم الدوران بشكل فائق، وهو مثالي لعمليات الثني عالية السرعة وعالية الحمل.

دقة خالية من رد الفعل العكسي - يضمن التركيب الصلب تزامنًا دقيقًا، مما يحسن دقة الانحناء، ويقلل الاهتزاز، ويعزز الموثوقية.

سهولة التركيب والصيانة - لا حاجة إلى فتحات للمفاتيح أو عمليات تشغيل إضافية؛ التركيب والإزالة السريعان يقللان من وقت التوقف والتكاليف.

توافق متعدد الاستخدامات - متوفر بأحجام وأشكال مختلفة، وقابل للتكيف مع آلات الثني المختلفة والإعدادات المخصصة.

سواء في معالجة الصفائح المعدنية أو الأتمتة الصناعية أو تطبيقات الآلات الثقيلة، تعمل هذه البكرة على تحسين أداء آلة الثني مع تقليل وقت التوقف وتكاليف الصيانة.

بكرة توقيت سير ناقل الحركة بدون مفتاح من iHF لماكينة الثني

احصل على عرض أسعار مجاني

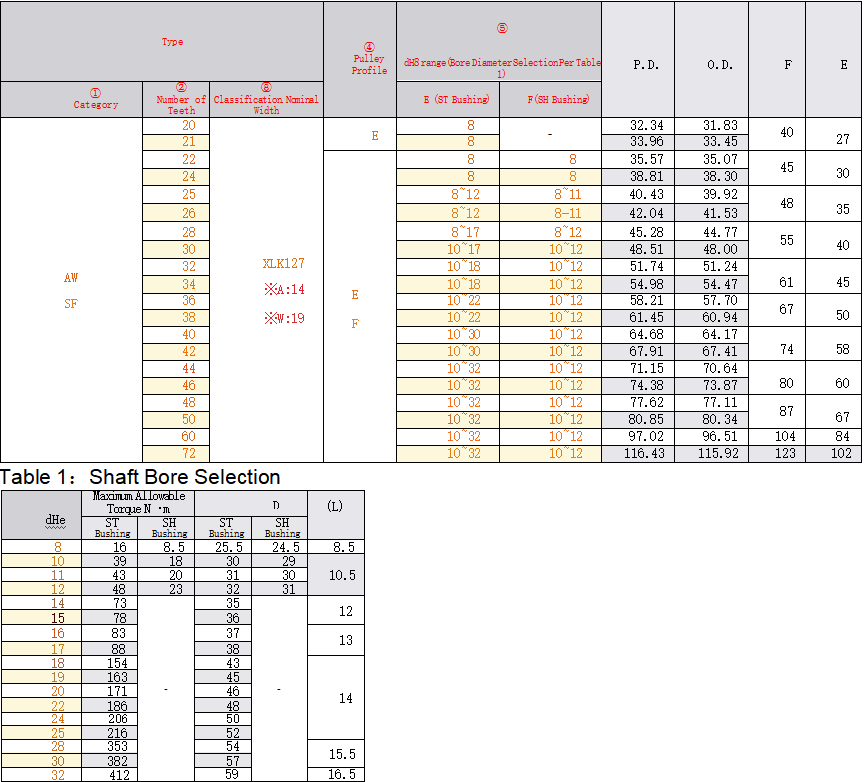

بكرة توقيت بدون مفتاح XL

يكتب	مادة			معالجة السطح
عرض الحزام: 12.7 مم	بكرة	شفة	جلبة	بكرة	شفة	جلبة
أ: 14 و: 19
AW**XLK127	6061	6061	S45C	الأنودة الطبيعية		طلاء أكسيد أسود
SF**XLK127	S45C	S45C	S45C	طلاء أكسيد أسود		طلاء أكسيد أسود

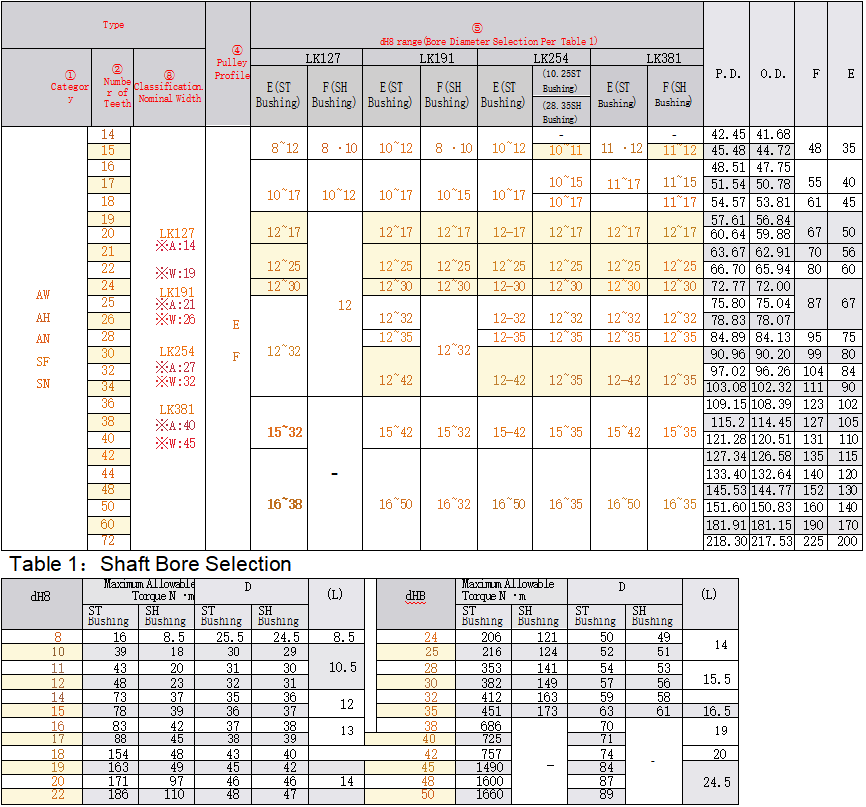

بكرة توقيت بدون مفتاح L

يكتب				مادة			معالجة السطح
عرض الحزام: 12.7 مم (نصف بوصة)	عرض الحزام: 19.1 مم (3/4 بوصة)	عرض الحزام: 25.41 مم (1 بوصة)	عرض الحزام: 38.1 مم (1.5 بوصة)	بكرة	شفة	جلبة	بكرة	شفة	جلبة
أ: 14 و: 19	أ: 21 و: 26	أ: 27 و: 32	أ: 40 واط: 45
AW**LK127	AW**LK191	AW**LK254	AW**LK381	6061	6061	S45C	الأنودة الطبيعية		طلاء أكسيد أسود
AH**LK127	AH**LK191	AH**LK254	AH**LK381				الأنودة الصلبة
AN**LK127	AN**LK191	AN**LK254	AN**LK381				طلاء النيكل
SF**LK127	SF**LK191	SF**LK254	SF**LK381	S45C	S45C	S45C	طلاء أكسيد أسود
SN**LK127	SN**LK191	SN**LK254	SN**LK381				طلاء النيكل

بكرة توقيت بدون مفتاح H

يكتب				مادة			معالجة السطح
عرض الحزام: 19.1 مم (3/4 بوصة)	عرض الحزام: 25.4 مم (1 بوصة)	عرض الحزام: 38.1 مم (1.5 بوصة)	عرض الحزام: 50.8 مم (2 بوصة)	بكرة	شفة	جلبة	بكرة	شفة	جلبة
أ: 21 و: 26	أ: 27 و: 32	أ: 40 واط: 45	أ: 54 و: 59
AW**HK191	AW**HK254	AW**HK381	AW**HK508	6061	6061	S45C	الأنودة الطبيعية		طلاء أكسيد أسود
SF**HK191	SF**HK254	SF**HK381	SF**HK508	S45C	SPCC	S45C	طلاء أكسيد أسود
SN**HK191	SN**HK254	SN**HK381	SN**HK508				طلاء النيكل

بكرة توقيت بدون مفتاح XL

بكرة توقيت بدون مفتاح L

بكرة توقيت بدون مفتاح H

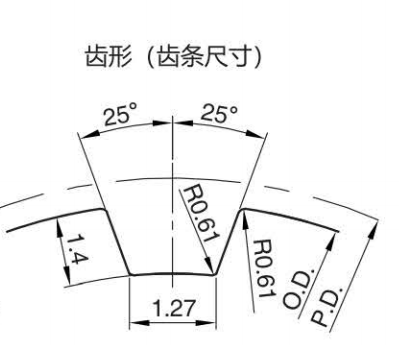

بكرة توقيت بدون مفتاح XL

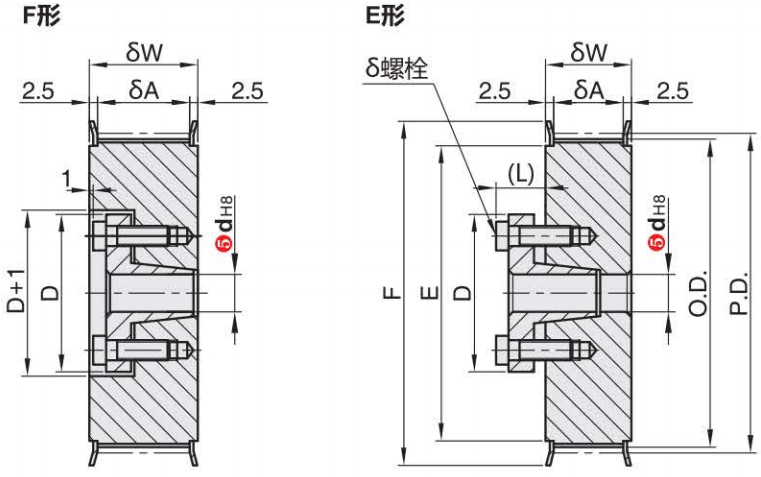

④ شكل البكرة

تختلف أبعاد مجرى الأسنان قليلاً حسب عدد الأسنان. خطوة السن: (5.08 مم)

يتم تثبيت الحواف بالمسامير. تأكد من عدد وحجم المسامير.
قد لا يكون السطح الداخلي لفتحة العمود معالجاً.
تتوفر البطانات بنوعين: ST و SH.

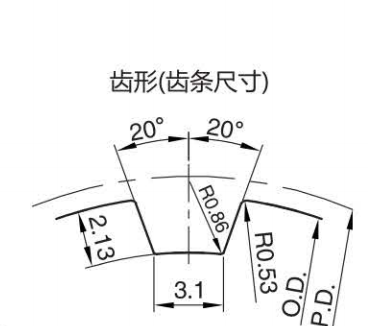

بكرة توقيت بدون مفتاح L

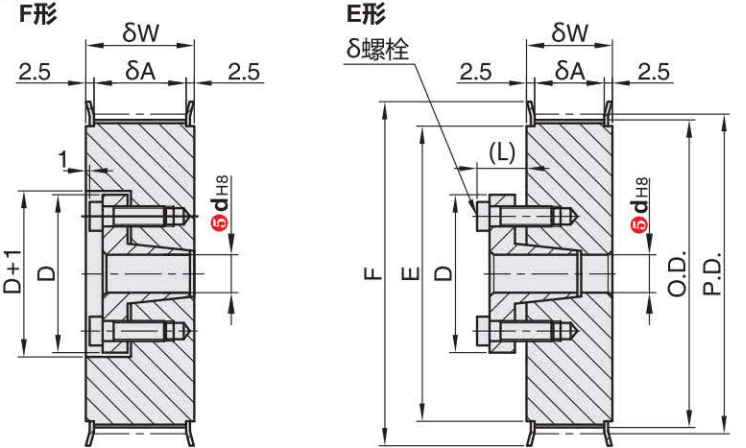

④ شكل البكرة

تختلف أبعاد مجرى الأسنان قليلاً حسب عدد الأسنان. خطوة السن: (9.525 مم)

يتم تثبيت الحواف بالمسامير. تأكد من عدد وحجم المسامير.
قد لا يكون السطح الداخلي لفتحة العمود معالجاً.
تتوفر البطانات بنوعين: ST و SH.

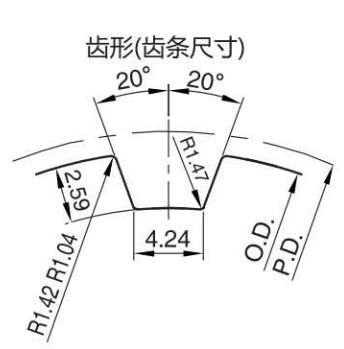

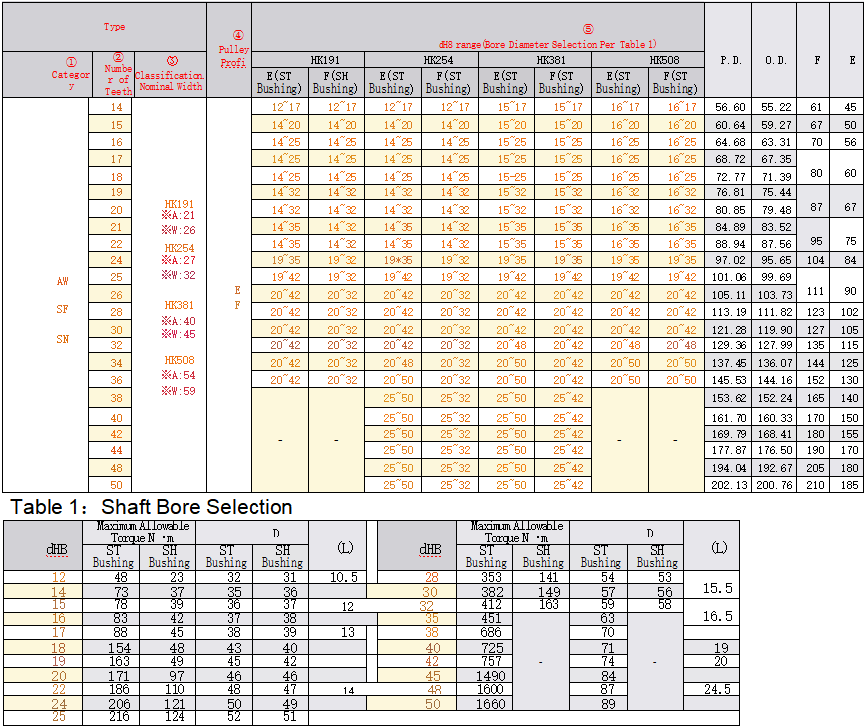

بكرة توقيت بدون مفتاح H

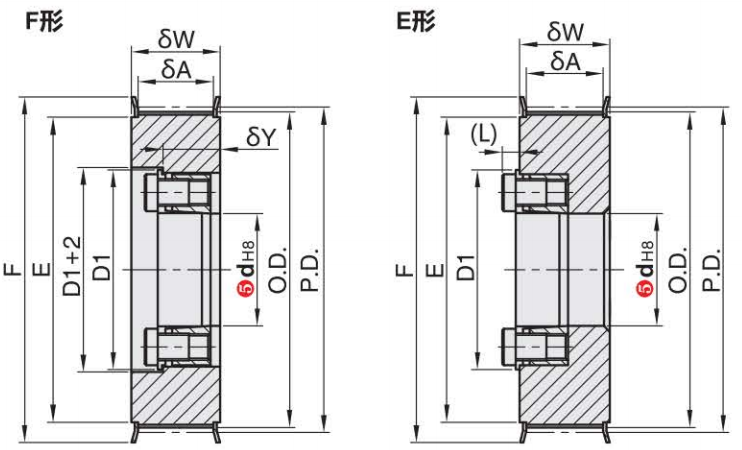

④ شكل البكرة

الرقم بعد △: عدد الأسنان: 19 أو أقل

قد تختلف أبعاد الأخاديد قليلاً حسب عدد الأسنان. تباعد الأسنان: (12.7 مم)

يتم تثبيت الحواف بالمسامير.
قد لا يكون السطح الداخلي لفتحة العمود معالجاً.
في البعد Y (الداخلي)، HM100 مخصص لأقطار ثقوب العمود 24 أو أكبر، وHM150 وHM200 مخصصان لأقطار ثقوب العمود 35 أو أكبر.
نوع MLM مع جلبة.
