بكرات توقيت عالية عزم الدوران من نوع المشبك iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

توفر بكرات التوقيت من نوع المشبك iHF تركيبًا سريعًا ودقة عالية في تحديد المواقع المتكررة وهيكلًا مضغوطًا - تم تصميمها لأنظمة نقل آلات التعبئة والتغليف التي تتطلب مواصفات صارمة للمساحة والدقة.

قدرة عزم دوران عالية - توزيع القوة بالتساوي عبر العمود والمحور يوفر نقل عزم دوران متفوق للاستخدام عالي السرعة والحمل.

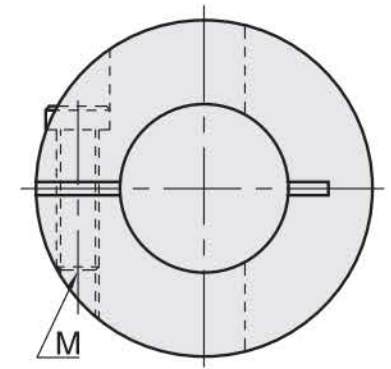

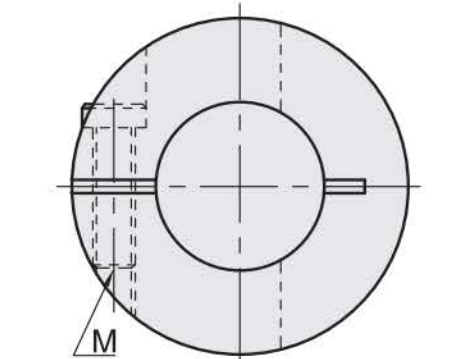

اتصال خالٍ من ردود الفعل العكسية - يضمن التصميم على شكل مشبك ملاءمة صلبة ودقيقة، مما يمنع سوء المحاذاة ويحسن التحكم في الحركة.

سهولة التركيب - لا يتطلب مفاتيح أو براغي تثبيت؛ التركيب السريع والإزالة يقللان من وقت التوقف عن العمل.

حماية العمود - يمنع التثبيت الاحتكاكي حدوث أي ضرر على السطح، مما يؤدي إلى إطالة عمر خدمة العمود.

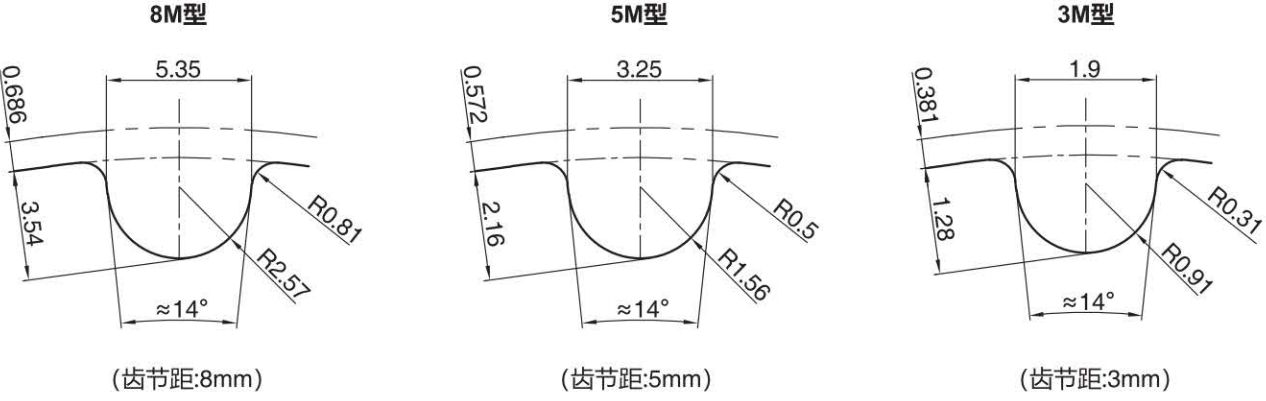

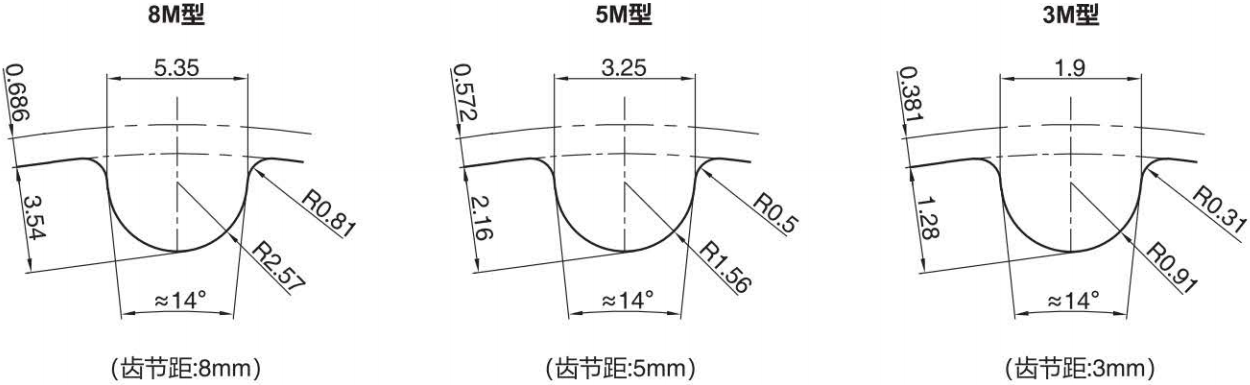

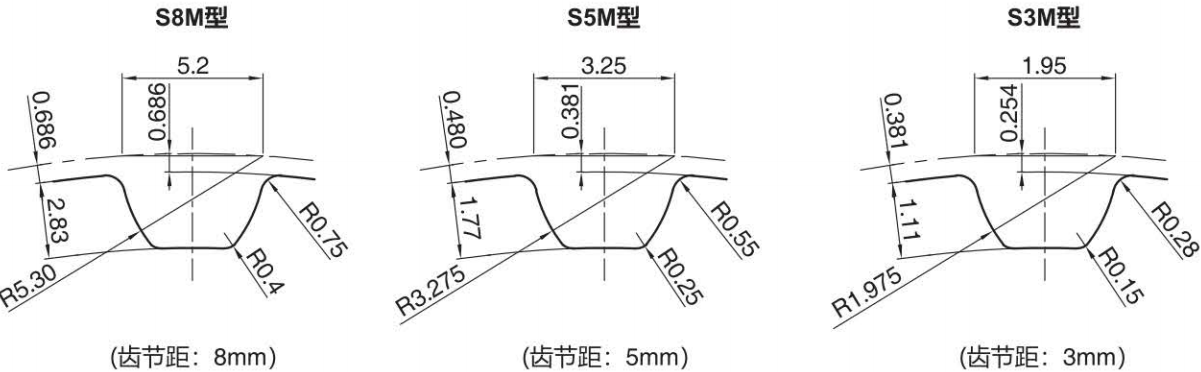

دقة عالية - تضمن هندسة الأسنان المُحسّنة والتفاوتات الضيقة التوقيت الدقيق والمزامنة.

نطاق تطبيق واسع - متوفر في ملفات تعريف متعددة، مناسب للأتمتة، والناقلات، والتعبئة والتغليف، والآلات ذات التحكم الرقمي، والمنسوجات، والطباعة.

في أنظمة نقل الطاقة الحديثة، برزت بكرات التوقيت عالية عزم الدوران من نوع iHF كحلٍّ موثوق للصناعات التي تتطلب الدقة والمتانة والكفاءة العالية. بخلاف البكرات التقليدية ذات المفاتيح، تستخدم بكرات المشبك وصلة تثبيت احتكاكية متطورة تضمن نقلًا موثوقًا لعزم الدوران دون الحاجة إلى فتحات مفاتيح أو براغي تثبيت. هذا التصميم المبتكر لا يُحسّن الأداء فحسب، بل يُطيل أيضًا عمر نظام الدفع بأكمله.

Get a free quote

بكرات توقيت عالية عزم الدوران من نوع المشبك iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

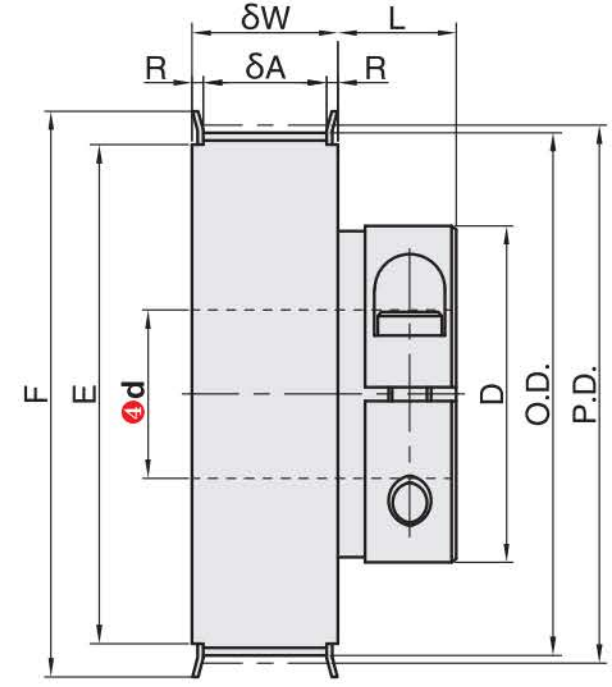

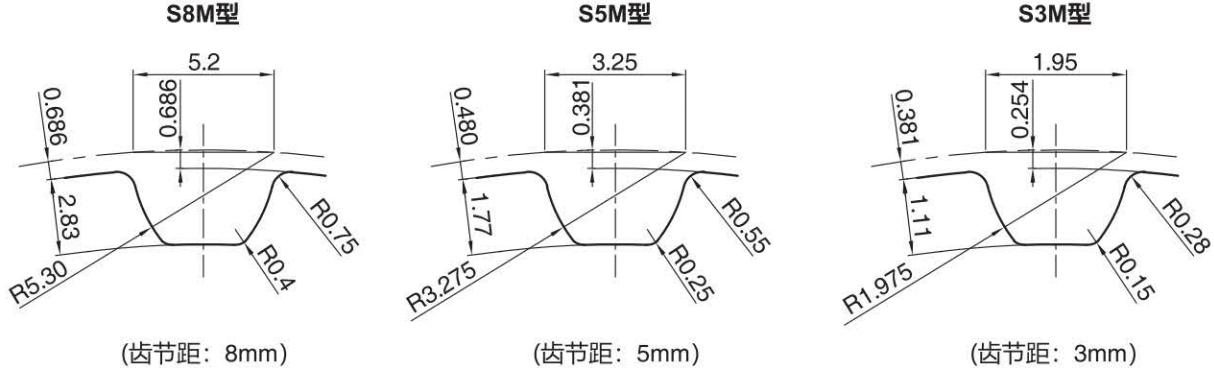

بكرات توقيت عالية عزم الدوران من النوع المشبك S3M

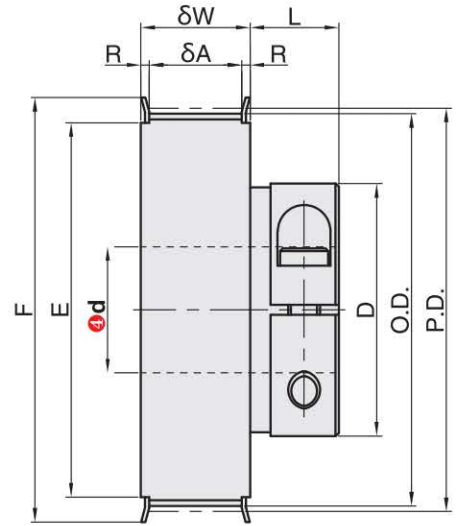

يكتب			النوع د	بي دي	تطوير	د	ف	هـ	ل	برغي الشد
فئة	عدد الأسنان	التصنيف (العرض الاسمي)	النوع د	بي دي	تطوير	د	ف	هـ	ل	م	عزم الشد (نيوتن متر)
S3M AW	24	S3MC060 ※أ:7 ※عرض:11 S3MC100 ※أ:11 *عرض:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46.98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

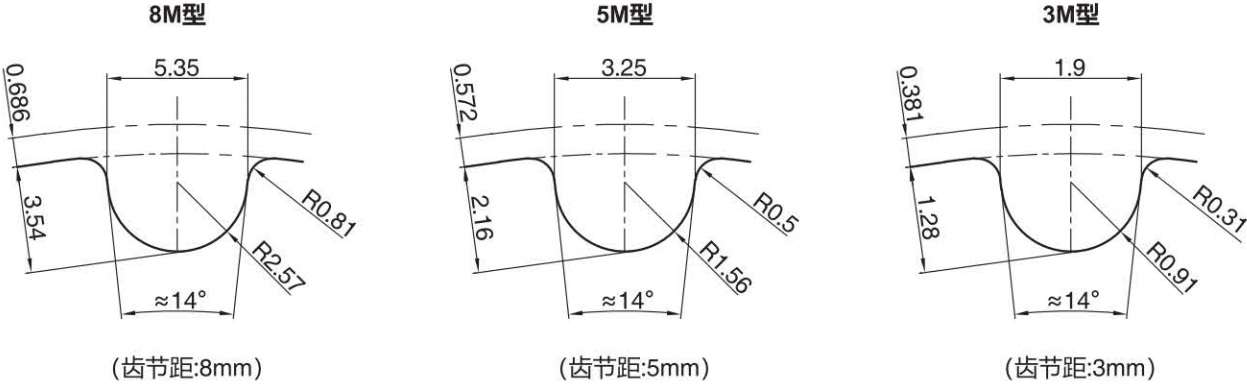

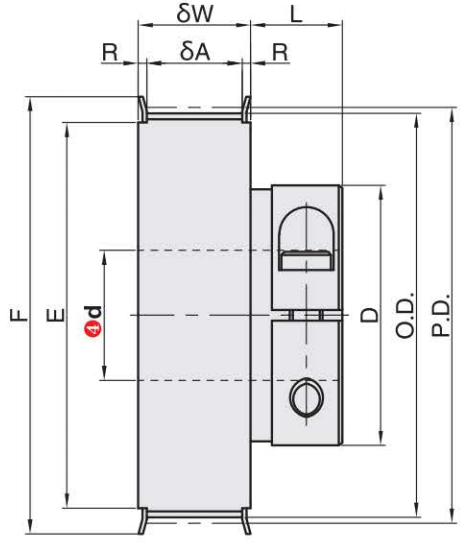

بكرات توقيت عالية عزم الدوران من النوع المشبك HTD3M

يكتب			النوع د	بي دي	تطوير	د	ف	هـ	ل	برغي الشد
فئة	عدد الأسنان	التصنيف (العرض الاسمي)	النوع د	بي دي	تطوير	د	ف	هـ	ل	م	عزم الشد (نيوتن متر)
HTD3M AW	24	3MC060 ※أ:7 ※عرض:11 3MC100 ※أ:11 *عرض:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26.74	25.98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46.98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

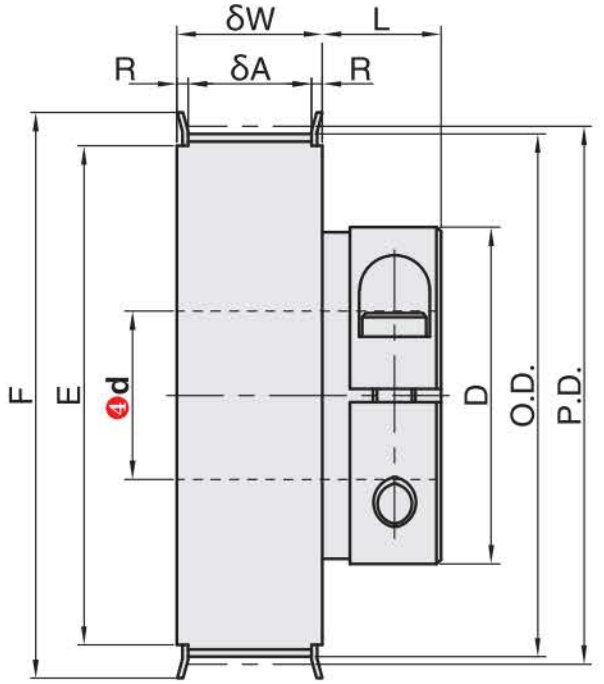

بكرات توقيت عالية عزم الدوران من النوع المشبك S5M

يكتب			النوع د	بي دي	تطوير	د	ف	هـ	ل	برغي الشد
فئة	عدد الأسنان	التصنيف (العرض الاسمي)								م	عزم الشد (نيوتن متر)
S5M ايه دبليو	24	S5MC100 ※أ:11 ※أ:16 S5MC150 ※أ:17 ※أ:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49.97	36	55	40
	34		من 10 إلى 16 عامًا	54.11	53.15	41	61	45	15.5	5	6
	36		من 10 إلى 16 عامًا	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

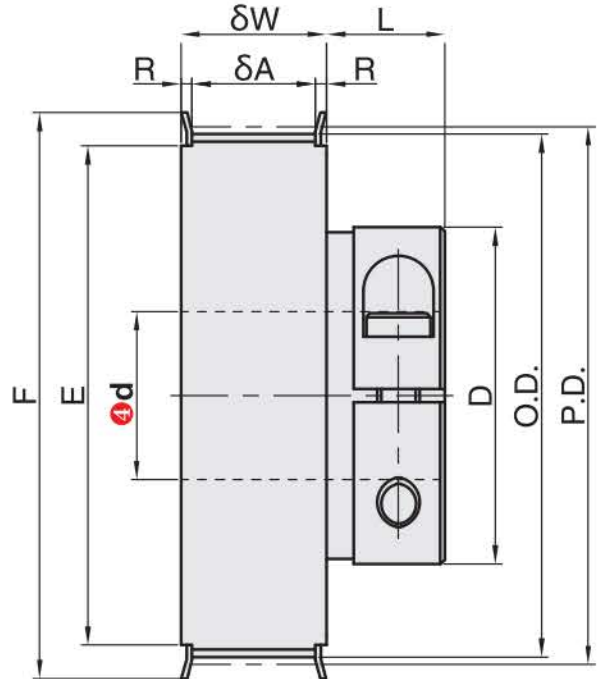

بكرات توقيت عالية عزم الدوران من النوع المشبك HTD5M

يكتب			النوع د	بي دي	تطوير	د	ف	هـ	ل	برغي الشد
فئة	عدد الأسنان	التصنيف (العرض الاسمي)								م	عزم الشد (نيوتن متر)
اتش تي دي 5 ام ايه دبليو	24	5MC100 ※أ:11 ※عرض:16 5MC150 ※أ:17 ※عرض:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49.97	36	55	40
	34		من 10 إلى 16 عامًا	54.11	53.15	41	61	45	15.5	5	6
	36		من 10 إلى 16 عامًا	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

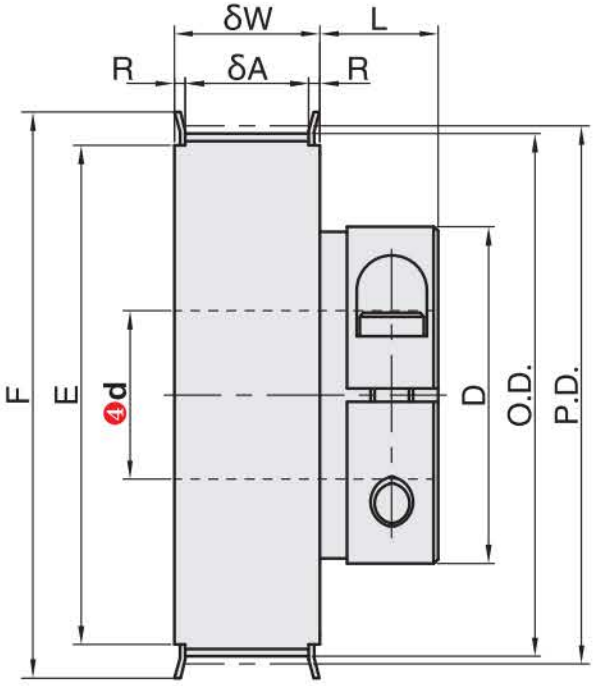

بكرات توقيت عالية عزم الدوران من النوع المشبك S8M

يكتب			النوع د	بي دي	تطوير	د	ف	هـ	ل	برغي الشد
فئة	عدد الأسنان	التصنيف (العرض الاسمي)								م	عزم الشد (نيوتن متر)
S8M ايه دبليو	20	S8MC150 ※أ:17 ※عرض:22 S8MC250 ※أ:28 ※عرض:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		من 10 إلى 16 عامًا	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

بكرات توقيت عالية عزم الدوران من النوع المشبك HTD8M

يكتب			النوع د	بي دي	تطوير	د	ف	هـ	ل	برغي الشد
فئة	عدد الأسنان	التصنيف (العرض الاسمي)								م	عزم الشد (نيوتن متر)
HTD8M ايه دبليو	20	8MC150 ※أ:17 ※عرض:22 8MC250 ※أ:28 ※عرض:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		من 10 إلى 16 عامًا	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12
