في مجال الأتمتة الصناعية والأنظمة الميكانيكية، غالبًا ما تُقيّم حلول الحركة الخطية من منظور الدقة والصلابة والسرعة والتكلفة. وبينما تهيمن الموجهات الخطية المتطورة وأنظمة البراغي الكروية على التطبيقات التي تتطلب تحديد المواقع بدقة تصل إلى مستوى الميكرون، فإن العديد من العمليات الصناعية تعطي الأولوية لطول الحركة والمتانة التشغيلية وسرعة التعديل على الدقة المطلقة.

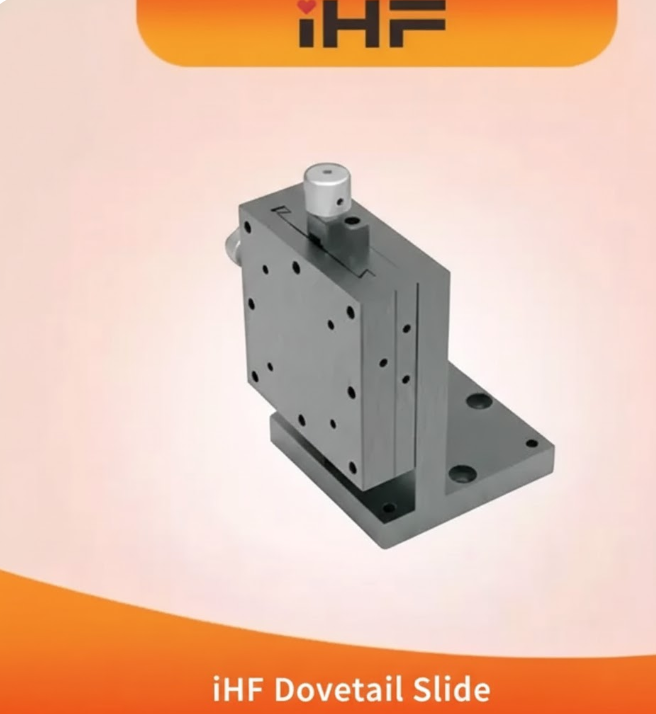

هنا تكمن القيمة المثلى لمنزلق iHF ذي وصلة التعشيق . صُممت هذه المنزلقات وفقًا لمبدأ ميكانيكي مُثبت، وتوفر حركة سلسة، وبساطة هيكلية، وكفاءة من حيث التكلفة، مما يجعلها خيارًا عمليًا للتطبيقات التي تتطلب شوطًا طويلًا وتغذية سريعة. في مجموعة iHF ، تُصمم أنظمة منزلقات وصلة التعشيق لتلبية متطلبات الصناعة الواقعية بدلًا من التركيز على الأداء النظري المُفرط.
مبدأ العمل الأساسي: التوجيه المتشابك على شكل ذيل الحمام
يعمل منزلق iHF ذو وصلة التعشيق على آلية أخدود داخلي وخارجي متشابكين. وعلى عكس الموجهات الخطية ذات العناصر الدوارة، يعتمد هذا الهيكل على أسطح تلامس منزلقة للتوجيه والحركة.
تشمل الخصائص الميكانيكية الرئيسية ما يلي:
توجيه خطي مستقر من خلال التعشيق الهندسي
مساحة تلامس عالية التحمل
المقاومة الذاتية للإزاحة الجانبية
سلوك تآكل متوقع في ظل التشغيل المستمر
تضمن طريقة التوجيه هذه حركة سلسة ومتحكم بها، خاصة على مسافات سفر ممتدة حيث قد تواجه أنظمة التدحرج تحديات في المحاذاة أو التكلفة.
المزايا الهيكلية: لماذا لا تزال وصلات التعشيق مهمة؟
حركة سلسة مع نطاق حركة واسع
تُعدّ منزلقات التعشيق مناسبة بطبيعتها للحركة ذات الشوط الطويل. ويُقلّل غياب عناصر الدوران المُعاد تدويرها من التعقيد، مما يسمح بما يلي:
بنية بسيطة، موثوقية عالية
بفضل مكوناتها الداخلية الأقل، توفر آلية الانزلاق ذات وصلة التعشيق ما يلي:
وتترجم هذه البساطة مباشرة إلى انخفاض تكلفة دورة الحياة، وهو سبب رئيسي لاستمرار استخدام منزلقات التعشيق على نطاق واسع في آلات الإنتاج.
فعالية التكلفة على نطاق صناعي
بالمقارنة مع الموجهات الخطية الدقيقة، توفر منزلقات التعشيق حلاً أكثر اقتصادية عندما لا تكون دقة تحديد المواقع العالية للغاية مطلوبة. بالنسبة لمصنعي المعدات الأصلية ومكاملي الأنظمة، يتيح ذلك تحكمًا أفضل في التكاليف دون التضحية بالموثوقية الوظيفية.
تكوينات أنواع محركات الأقراص التي تقدمها مجموعة iHF
لتلبية متطلبات التشغيل المتنوعة، توفر مجموعة iHF منزلقات متداخلة مع آليات دفع متعددة، كل منها مُحسَّن لخصائص حركة محددة.
نظام التوجيه المسنني
تُعد أنظمة التروس المسننة مفيدة بشكل خاص لمنزلقات ذيل الحمام ذات الشوط الطويل.
الفوائد الرئيسية:
تقدم مجموعة iHF نماذج متعددة من التروس المسننة المصممة خصيصًا لتطبيقات الشوط الطويل، مما يجعلها مثالية للمعدات ذات التنسيق الكبير ومهام الضبط السريع.
محرك لولبي للتغذية
توفر منزلقات ذيل الحمام التي تعمل ببرغي التغذية ما يلي:
تُستخدم هذه الأدوات بشكل شائع في تجهيزات التركيب، وإعدادات الأدوات، وآليات الضبط.
محرك لولبي
تتميز محركات اللولب الرصاصي بتوازنها بين البساطة وسهولة التحكم، وهي مناسبة لما يلي:
سيناريوهات التطبيق: حيث تتفوق شرائح iHF Dovetail
عمليات التغذية السريعة
تؤدي منزلقات ذيل الحمام أداءً موثوقًا به في الأنظمة التي تتطلب حركة خطية سريعة ومتكررة دون الحاجة إلى دقة موضعية عالية.
آليات الضبط السريع
في أدوات التثبيت والتثبيت والتحديد، غالباً ما تكون القدرة على التعديل بسرعة والقفل بشكل آمن أكثر قيمة من الدقة على مستوى الميكرون.
معدات صناعية طويلة الشوط
تستفيد الآلات الكبيرة وأنظمة مناولة المواد ووحدات الحركة المساعدة من قدرة الحركة الممتدة لمنزلقات التروس المسننة.
اعتبار تصميمي هام: قيود الدقة
على الرغم من تعدد استخداماتها، لا يُنصح باستخدام منزلقات iHF ذات الذيل المتداخل في التطبيقات التي تتطلب تحديد المواقع بدقة عالية.
بسبب طبيعة التلامس الانزلاقي:
الاحتكاك أعلى من أنظمة التدحرج
إن إمكانية تكرار تحديد المواقع محدودة
يؤثر التآكل على الدقة على المدى الطويل
بالنسبة للتطبيقات التي تتطلب دقة عالية، تظل براغي الكرات أو أنظمة التوجيه الخطي هي الحل الأمثل. وتؤكد مجموعة iHF على اختيار التطبيق المناسب لضمان الأداء الأمثل للنظام.
لماذا تختار حلول انزلاق وصلات التعشيق من مجموعة iHF؟
تتبنى مجموعة iHF تصميم منزلقات التعشيق من منظور هندسي عملي، مع التركيز على:
اختيار محرك الأقراص بناءً على التطبيق
الموثوقية الهيكلية على المدى الطويل
تحسين الأداء من حيث التكلفة
جودة تصنيع متسقة
بدلاً من تقديم منزلقات التعشيق كحلول عالمية، تقدم مجموعة iHF نماذج مصممة خصيصاً لتتوافق مع الواقع الصناعي.
الخلاصة: هندسة الحركة العملية باستخدام منزلقات iHF ذات وصلات متداخلة
في أنظمة الحركة الصناعية، لا تُقاس الفعالية بالدقة وحدها. ففي التطبيقات التي تتطلب شوطًا طويلًا وتغذية سريعة وتعديلات مكثفة، يوفر منزلق iHF ذو الذيل المتداخل مزيجًا مثاليًا من الحركة السلسة والبساطة الهيكلية والقيمة الاقتصادية.
من خلال تقديم أنواع متعددة من المحركات وتصميمات متخصصة ذات شوط طويل، تضمن مجموعة iHF أن تظل أنظمة الانزلاق ذات الذيل المتداخل حلاً مناسباً وفعالاً في الآلات الصناعية الحديثة.
