حركيات الدقة: كيف يعيد مشغل المحرك المشترك للروبوت ND-A5215-10 تعريف الحركة المفصلية المؤازرة

في الأنظمة الروبوتية متعددة المحاور، لا يتم تحديد الدقة الموضعية للمؤثر النهائي وقابلية التكرار والاستجابة الديناميكية من خلال تعقيد خوارزمية التحكم وحدها. وهي مقيدة بشكل أساسي بعرض النطاق الميكانيكي، وخصائص رد الفعل العكسي، وكثافة عزم الدوران لمشغلات المفاصل الفردية التي تشكل السلسلة الحركية. يتطلب الروبوت المفصلي سداسي المحاور بدقة أقل من المليمتر النهائي من كل مفصل تقديم دقة تحديد موضع زاوي في نطاق ثانية القوس، مع صلابة الالتوائية التي تمنع الانحراف في اللحظات الناجمة عن الحمولة.

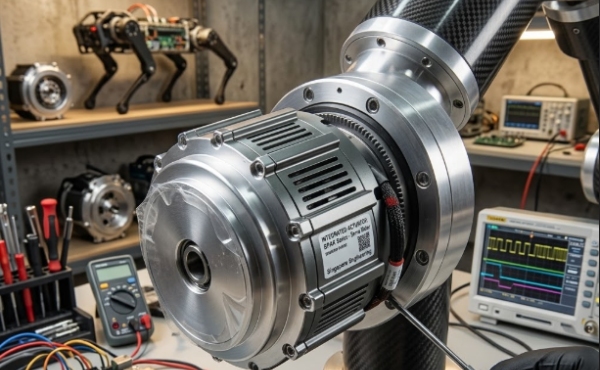

يمثل مشغل المحرك المشترك للروبوت : ND-A5215-10 من مجموعة iHF حلاً مصممًا خصيصًا لهذه الطبقة المقيدة. بدلاً من تجميع المحركات المؤازرة العامة وعلب التروس وأجهزة التشفير في تكوين مشترك، قامت مجموعة iHF Group بدمج هذه الأنظمة الفرعية في وحدة تشغيل موحدة مُحسّنة خصيصًا للديناميكيات الميكانيكية والحرارية وديناميكيات التحكم في المفصلات الآلية.

العمارة الكهروميكانيكية المتكاملة

طوبولوجيا محرك عزم الدوران بدون إطار

تستخدم التصميمات المشتركة للروبوتات التقليدية محركات مؤازرة مقترنة بعلب التروس الكوكبية أو التوافقية من خلال أدوات التوصيل الميكانيكية. يقدم هذا التجميع أخطاء المحاذاة، ورد الفعل العكسي للاقتران، وزيادة الطول المحوري الذي يضر بضغط المفاصل والاستجابة الديناميكية.

يستخدم ND-A5215-10 بنية محرك عزم الدوران بدون إطار حيث يتم دمج الدوار مباشرة في عمود الإخراج المشترك والجزء الثابت في غلاف المفصل. يؤدي هذا التخلص من مبيت المحرك المنفصل وواجهات التوصيل إلى تقليل طول المفصل بنسبة 30-40% مقارنة بالتجميعات التقليدية، مما يتيح نسب حمولة أعلى إلى الوزن وأغلفة روبوت أكثر إحكاما. يوفر محرك عزم الدوران ذو الدفع المباشر عزم دوران مستمرًا يبلغ 15 نيوتن متر مع قدرة قصوى تبلغ 45 نيوتن متر، مما يوفر كثافة عزم الدوران العالية عند السرعات المنخفضة التي تتطلبها المفصلات الآلية دون فقدان الكفاءة ورد الفعل العكسي لتقليل التروس متعدد المراحل.

تخفيض دقة القيادة التوافقية

في حين أن محركات عزم الدوران بدون إطار توفر كثافة عزم دوران ممتازة، فإن سرعات الإخراج المطلوبة لملفات حركة مفصل الروبوت النموذجية (عادةً 30-120 دورة في الدقيقة) تتطلب تقليل السرعة. يدمج ND-A5215-10 مخفض محرك توافقي مع نسبة تروس 100:1، مما يحقق تخفيضًا في مرحلة واحدة مع خصائص رد فعل عكسي صفرية لا يمكن للأنظمة الكوكبية أو الدائرية تكرارها.

تستخدم تقنية المحرك التوافقي خطًا مرنًا مشوهًا بواسطة مولد موجة مقابل خط دائري، مما يؤدي إلى إنشاء تفاعل متزامن متعدد الأسنان يوزع الحمل عبر 30% من الأسنان المتاحة. تنتج هندسة المشاركة هذه إمكانية تكرار موضعي تبلغ ±10 ثانية قوسية وصلابة التوائية تتجاوز 20000 نيوتن متر/راد - وهي مواصفات تُترجم مباشرة إلى دقة المؤثر النهائي في التكوينات متعددة المحاور.

يقوم تصنيع مشغل المحرك المفصلي الآلي الدقيق التابع لمجموعة iHF Group بالتحقق من صحة مكونات المحرك التوافقي من خلال قياس المظهر الجانبي لشكل سن الخط المرن، وهندسة تجويف الشريحة الدائرية، ونفاذ محمل مولد الموجة. يتضمن التجميع بروتوكولات التحميل المسبق التي تعمل على تحسين أنماط الاتصال المتشابكة دون التسبب في إجهاد الخط المرن المفرط الذي من شأنه أن يضر بعمر التعب.

بنية التغذية الراجعة للتشفير المطلق المزدوج

يتطلب التحكم في الموضع في المفاصل الآلية تغذية راجعة عند نقطتين متميزتين: موضع دوار المحرك للتخفيف والتحكم في التيار المتجه، وموضع عمود الخرج لإغلاق حلقة مؤازرة على مستوى المفصل. يدمج ND-A5215-10 أجهزة تشفير مطلقة مزدوجة - جهاز تشفير متعدد الدورات 23 بت على دوار المحرك وجهاز تشفير أحادي الدوران 19 بت على مخرج المحرك التوافقي.

يتيح تكوين التشفير المزدوج هذا إستراتيجيات تحكم متقدمة: تعويض تموج عزم الدوران من خلال التغذية الأمامية لموضع المحرك، وتعويض رد الفعل العكسي من خلال ردود فعل موضع الإخراج، واكتشاف الاصطدام من خلال تقدير عزم الدوران الفوري من تيار المحرك ومشتق الموضع. يعمل التشفير المطلق على التخلص من تسلسل التوجيه عند تشغيل الطاقة، مما يقلل من وقت بدء تشغيل الروبوت ويتيح استعادة التشغيل الآمن بعد التوقف في حالات الطوارئ.

الإدارة الحرارية وأداء الواجب المستمر

هندسة المسار الحراري

تولد محركات عزم الدوران بدون إطار خسائر مقاومة (I²R) في ملفات الجزء الثابت والتي يجب تبديدها لمنع تدهور العزل وإزالة مغنطة مغناطيسات العضو الدوار الأرضية النادرة. في تكوينات المفاصل المدمجة حيث يتم دمج المحرك داخل مبيت المفصل، يكون تبريد الهواء التقليدي غير عملي.

يستخدم ND-A5215-10 دائرة تبريد سائلة مدمجة في غلاف المفصل، مع ممرات تبريد مُشكَّلة في هيكل سبائك الألومنيوم والتي تتصل مباشرة بكومة تصفيح الجزء الثابت. يحقق هذا التصميم مقاومة حرارية من الملف إلى سائل التبريد تبلغ 0.15 كيلو/وات، مما يتيح التشغيل المستمر عند عزم الدوران المقدر مع درجات حرارة مدخل سائل التبريد تصل إلى 35 درجة مئوية. بالنسبة للتطبيقات التي لا توفر سائل تبريد للمنشأة، توفر مجموعة iHF مجموعة متنوعة من أنظمة تبريد الهواء المُحسّنة حراريًا مع هندسة الزعانف الممتدة والحمل الحراري القسري الداخلي.

النمذجة الحرارية والحماية

توفر مجموعة iHF نماذج حرارية تمت معايرتها وفقًا لملفات حركة الروبوت المحددة، مما يتيح للعملاء التنبؤ بارتفاع درجة حرارة الملفات في ظل دورات العمل المتوقعة. توفر مستشعرات درجة الحرارة المدمجة (PT1000 RTDs المدمجة في المنعطفات النهائية المتعرجة) مراقبة حرارية في الوقت الفعلي مع حماية من درجة الحرارة الزائدة التي تقلل من الأمر الحالي قبل الوصول إلى عتبات الضرر.

التكامل الميكانيكي وتوحيد الواجهة

العمارة رمح جوفاء

يتميز ND-A5215-10 بتجويف مركزي يبلغ قطره 15 مم، مما يتيح مرور كابلات الطاقة أو أسلاك الإشارة أو الخطوط الهوائية أو الألياف الضوئية عبر مركز المفصل بدلاً من التوجيه خارجيًا. يزيل تصميم العمود المجوف هذا تعقيد إدارة الكابلات في الروبوتات متعددة المحاور، ويقلل من مخاطر التعطل أثناء الحركة، ويحافظ على هندسة خارجية نظيفة لتطبيقات الروبوت التعاونية حيث يُتوقع القرب البشري.

توافق واجهة التركيب

تقوم مجموعة iHF بتوحيد الواجهات الميكانيكية ND-A5215-10 وفقًا لأنماط الحواف ISO 9409-1، مما يتيح التكامل المباشر مع أذرع الروبوت المتاحة تجاريًا دون تصنيع محول مخصص. يشتمل عمود الإخراج على واجهة ذات مفاتيح أو محززة بقدرة نقل عزم دوران تتجاوز ذروة خرج المشغل، مما يمنع فشل الواجهة في ظل ظروف التوقف أو الاصطدام.

تكامل نظام التحكم

بروتوكول الاتصالات EtherCAT

يدمج ND-A5215-10 إلكترونيات محرك المؤازرة مع اتصال ناقل المجال EtherCAT، مما يتيح أوقات دورات تبلغ 1 مللي ثانية لتحديثات أوامر الموضع و125 ميكروثانية لإغلاق حلقة عزم الدوران. يدعم عرض النطاق الترددي للاتصالات هذا خوارزميات التحكم في الحركة المتقدمة: التحكم في المعاوقة للحد من قوة الروبوت التعاونية، وقمع الاهتزاز من خلال ردود فعل التسارع على مستوى المفصل، والصيانة التنبؤية من خلال اتجاه معلمات المحرك.

تكامل وظيفة السلامة

يتم تحقيق السلامة الوظيفية لـ SIL 3 / PL e من خلال مراقبة الموضع الزائدة (أجهزة التشفير المزدوجة مع المقارنة المتقاطعة)، ودوائر إيقاف عزم الدوران الآمن (STO) مع أقفال الأجهزة، والتحكم الآمن في الفرامل للمحاور المحملة بالجاذبية. توفر مجموعة iHF وثائق السلامة بما في ذلك تحليل FMEDA وتقارير اختبار حقن الأخطاء لدعم عمليات وضع علامة CE للعملاء وعمليات شهادة السلامة الوظيفية.

مجالات التطبيق

الروبوتات التعاونية

إن الغلاف المدمج ND-A5215-10، والقصور الذاتي المنعكس المنخفض، وقدرات التحكم الحساسة للقوة يجعلها مناسبة لمفاصل الروبوت التعاونية حيث يتطلب التفاعل بين الإنسان والروبوت سلامة جوهرية من خلال مراقبة عزم الدوران والموقع بدلاً من الحماية الخارجية. تتيح القدرة العالية على القيادة الخلفية للمحرك التوافقي الحركة المتوافقة عند تطبيق قوى خارجية، حيث يكتشف نظام التحكم قوى الاتصال التي تقل عن 150 نيوتن عند المؤثر النهائي.

الروبوتات الجراحية والطبية

تتطلب تطبيقات الروبوت الطبي التوافق مع التعقيم، والتوافق الكهرومغناطيسي لبيئات غرف العمليات، والدقة الموضعية لمعالجة الأنسجة. تقدم iHF Group ND-A5215-10 مع تشطيبات سطحية من الدرجة الطبية ومواد تشحيم متوافقة حيويًا وتجميعات الكابلات المحمية التي تلبي متطلبات التوافق الكهرومغناطيسي IEC 60601-1.

صناعة أشباه الموصلات والإلكترونيات

يعد التوافق مع غرف الأبحاث (ISO Class 3)، والحد الأدنى من توليد الجسيمات، والتشغيل الخالي من الاهتزازات أمرًا ضروريًا في معالجة الرقاقات وتجميع الإلكترونيات. يعمل المحرك التوافقي المغلق والمحرك بدون إطار ND-A5215-10 على التخلص من بقايا تآكل الفرشاة، بينما تعمل الموازنة الدقيقة والتحميل المسبق للمحمل على تقليل انتقال الاهتزاز إلى معدات المعالجة الحساسة.

التعليمات

س: ما هي سعة الحمولة القصوى عند استخدام ND-A5215-10 في تكوين روبوت سداسي المحاور؟

ج: تعتمد سعة الحمولة على طول الذراع، وملفات التسارع، ودورة العمل، وليس على عزم دوران المحرك وحده. بالنسبة لروبوت نموذجي سداسي المحاور يصل طوله إلى 800 مم مع ND-A5215-10 عند المفاصل 2 و3 و4، والمحركات الأصغر عند مفاصل المعصم، يبلغ الحد الأقصى للحمولة الصافية حوالي 10-15 كجم عند تسارع 1 جرام مع دورة عمل بنسبة 50%. توفر مجموعة iHF أدوات محاكاة حركية لتحسين اختيار المشغل لهندسة الروبوتات المحددة ومتطلبات الحركة.

س: هل يمكن أن يعمل ND-A5215-10 بدون تبريد سائل في البيئات المحيطة التي تصل درجة حرارتها إلى 40 درجة مئوية؟

ج: يحافظ الطراز المبرد بالهواء على عزم الدوران المستمر المقدر حتى 35 درجة مئوية مع الحمل الحراري الطبيعي، وما يصل إلى 40 درجة مئوية مع تخفيض يصل إلى 80% من عزم الدوران المقدر. للتشغيل المستمر في درجة حرارة أعلى من 40 درجة مئوية أو في المنشآت المحصورة ذات تدفق الهواء المقيد، يوصى بالتبريد السائل. يمكن لخدمة المحاكاة الحرارية من iHF Group التنبؤ بالأداء في ظروف تركيب محددة.

س: ما هي فترة الصيانة الموصى بها لمخفض القيادة التوافقي؟

ج: في ظل ظروف التشغيل العادية (عزم الدوران المقدر، تحميل الصدمات المعتدل، التشحيم المناسب)، يُظهر خط الحركة التوافقي المرن عمر كلال يتجاوز 10000 ساعة من التشغيل. توصي مجموعة iHF بإجراء فحص سنوي لحالة تحمل الخرج من خلال تحليل الاهتزاز واستبدال مواد التشحيم كل 5000 ساعة تشغيل أو عامين، أيهما يحدث أولاً. يمكن لوظائف مراقبة الحالة المتكاملة تمديد هذه الفواصل الزمنية من خلال خوارزميات الصيانة التنبؤية.

س: هل يتوافق ND-A5215-10 مع وحدات التحكم المؤازرة التابعة لجهات خارجية؟

ج: تم تحسين ND-A5215-10 للتكامل مع محرك المؤازرة المتكامل لمجموعة iHF، ولكن تم توثيق معلمات المحرك (مقاومة الطور، والحث، وثابت EMF الخلفي، وبروتوكولات التشفير) لدعم تكامل وحدة التحكم التابعة لجهة خارجية. يجب على العملاء التحقق من توافق النطاق الترددي للحلقة الحالية وخوارزمية التبديل مع فريق هندسة التطبيقات التابع لمجموعة iHF قبل تحديد وحدات التحكم غير المدمجة.

س: ما هي مواصفات رد الفعل العكسي، وكيف تؤثر على تكرار الروبوت؟

ج: يحقق مخفض القيادة التوافقي صفر رد فعل عكسي من خلال هندسة التشابك المرنة. عادةً ما يكون التباطؤ المُقاس عند عمود الخرج ±3 ثانية قوسية في ظل ظروف عدم التحميل. في تطبيقات الروبوت العملية، يهيمن الامتثال الهيكلي ودقة التشفير على التكرار بدلاً من رد الفعل العكسي للعتاد، حيث يساهم ND-A5215-10 بأقل من 5% من إجمالي خطأ تكرار النظام في السلاسل الحركية المصممة جيدًا.
