كيف تقضي شريحة الأسطوانة المتقاطعة على الانحراف الناجم عن اللحظة في الحركة الخطية الدقيقة

تحقق الموجهات الخطية الكروية القياسية المعاد تدويرها أداءً ممتازًا في ظل الأحمال الشعاعية أو المحورية النقية، لكن سعة حملها تتدهور بسرعة عندما تتعرض لحظات الانقلاب - مزيج القوة الشعاعية والإزاحة الذي يخلق عزم الدوران حول المحور الطولي للدليل. في الأتمتة الدقيقة، ومعدات أشباه الموصلات، وأنظمة تحديد المواقع البصرية، لا تمثل هذه اللحظات ظروفًا استثنائية ولكنها حالات تشغيلية روتينية. إن المرحلة المثبتة رأسيًا مع حمولة إزاحة، أو نظام جسري بأدوات غير متماثلة، أو منصة محاذاة متعددة المحاور مع أجهزة استشعار ناتئة، كلها تفرض أحمالًا لحظية تتعامل معها أدلة الكرة من خلال زيادة التحميل المسبق، أو أقسام السكك الحديدية الأكبر، أو أزواج التوجيه الزائدة عن الحاجة - وكلها تزيد من الاحتكاك، وحجم المغلف، والتكلفة دون معالجة القيود الهيكلية الأساسية.

تمثل شريحة iHF Cross Roller Slide من مجموعة iHF بنية حركة خطية بديلة مصممة خصيصًا للتطبيقات التي يكون فيها التحميل المشترك - بما في ذلك المكونات اللحظية المهمة - متأصلًا في ملف تعريف الحركة. من خلال ترتيب بكرات أسطوانية في مجاري مائية متعامدة على شكل حرف V على فترات 90 درجة، يقوم تصميم الأسطوانة المتقاطعة بتوزيع الحمل عبر أربعة خطوط اتصال بدلاً من خطين، مما يوفر مقاومة عزم متأصلة دون عقوبات احتكاك تعتمد على التحميل المسبق.

بنية الأسطوانة المتقاطعة: هندسة سعة التحميل متعددة الاتجاهات

مجاري V-Groove وترتيب الأسطوانة المتعامدة

في iHF Cross Roller Slide، يتم ترتيب بكرات أسطوانية ذات أرضية دقيقة بالتناوب بزاوية 90 درجة مع بعضها البعض داخل المجاري المائية ذات الأخدود V التي يتم تشكيلها في السكة والعربة. تتصل كل بكرة بمجرى السباق عند نقطتين، مما يؤدي إلى إنشاء إجمالي أربعة خطوط اتصال حاملة لكل مجموعة بكرات. عندما يتم تطبيق حمل رأسي (شعاعي)، تحمل البكرات الأفقية الحمل الأساسي بينما توفر البكرات الرأسية قيدًا جانبيًا. عند تطبيق الحمل الأفقي (الجانبي)، ينعكس توزيع الحمل. عند تطبيق عزم الانقلاب، فإن أزواج الاتصال القطرية على الجانبين المتقابلين من الدليل تقاوم الميل الدوراني من خلال التحميل التفاضلي.

تتناقض هذه الهندسة بشكل أساسي مع موجهات الكرة، حيث يتم حمل الحمل عند نقطتي اتصال على شكل قوس قوطي لكل كرة، وتعتمد مقاومة العزم كليًا على مضاعفة زاوية الاتصال الناتجة عن التحميل المسبق. تحقق بنية الأسطوانة المتقاطعة سعة عزم مكافئة عند مستويات تحميل مسبق أقل بكثير - أو سعة عزم أعلى بكثير عند تحميل مسبق مكافئ - لأن ترتيب الأسطوانة المتعامد يخلق قيدًا هندسيًا متأصلًا بدلاً من الاعتماد على التشوه المرن لتحقيق الاستقرار.

خصائص التحميل المسبق والاحتكاك

يؤدي التحميل المسبق في الموجهات الخطية إلى التخلص من الخلوص الداخلي لمنع رد الفعل العكسي وزيادة الصلابة، ولكنه يقدم احتكاكًا منزلقًا يتناسب مع حجم التحميل المسبق. في الموجهات الكروية، غالبًا ما تتطلب سعة العزم المطلوبة للتطبيقات الدقيقة مستويات التحميل المسبق التي تزيد من احتكاك البداية بنسبة 200-300% مقارنة بالتكوينات الملائمة للتخليص.

تحقق شريحة iHF Cross Roller Slide صلابة وسعة لحظية مكافئة مع مستويات التحميل المسبق بنسبة 40-60% أقل من أنظمة توجيه الكرة المماثلة. يُترجم هذا التخفيض مباشرةً إلى متطلبات عزم دوران أقل للمحرك، وتقليل حجم المحرك، وتقليل توليد الحرارة، وإطالة عمر مادة التشحيم. بالنسبة للتطبيقات التي تكون فيها الحركة السلسة بسرعات منخفضة أمرًا بالغ الأهمية - مراحل قياس التداخل بالليزر، أو الماسحات الضوئية لمجهر القوة الذرية، أو أنظمة التوزيع الدقيقة - فإن تموج الاحتكاك المنخفض لشرائح الأسطوانة المتقاطعة يزيل ظواهر الانزلاق التي يمكن أن يحدثها التحميل المسبق لموجه الكرة.

التصنيع الدقيق والتحكم في الأبعاد

طحن المجاري وفرز الأسطوانة

يعتمد أداء شريحة الأسطوانة المتقاطعة على الدقة الهندسية للمجاري المائية ذات الأخدود V وتوحيد الأبعاد لمجموعة الأسطوانة. تستخدم عملية التصنيع في مجموعة iHF طحن المجاري المائية باستخدام الحاسب الآلي بدقة شكل تصل إلى 1 ميكرومتر وتشطيب سطحي أقل من Ra 0.2 ميكرومتر. تضمن هذه الدقة حدوث اتصال الأسطوانة عبر خط الاتصال النظري الكامل بدلاً من التركيز في نقاط عالية قد تسبب إجهادًا موضعيًا وإرهاقًا مبكرًا.

يتم طحن البكرات بدقة ويتم فرزها إلى فئات قطرية بحبيبات تبلغ 0.5 ميكرومتر. يتم تجميع كل شريحة iHF Cross Roller Slide باستخدام بكرات مختارة من فئات القطر المتطابقة لضمان توزيع الحمل الموحد عبر جميع خطوط الاتصال. يمنع نظام الفرز هذا تركيز الحمل الذي يحدث عندما تشترك البكرات ذات القطر المختلط في مجرى السباق، حيث تحمل البكرات الأكبر حمولة غير متناسبة وتوفر البكرات الأصغر قيدًا غير كافٍ.

التحقق من الاستقامة والتوازي

بعد التجميع، تخضع كل شريحة لقياس الاستقامة باستخدام قياس التداخل بالليزر أو الأسطح المرجعية الجرانيتية الدقيقة. تعد مواصفات الاستقامة التي تبلغ 3 ميكرومتر لكل طول سفر 100 مم قياسية، مع درجات دقة تبلغ 1 ميكرومتر متاحة لتطبيقات القياس وأشباه الموصلات. يتم التحقق من التوازي بين الأسطح المرجعية للسكك الحديدية والعربات في حدود 2 ميكرومتر على طول السفر الكامل، مما يضمن أن التكوينات المكدسة متعددة المحاور تحافظ على العلاقات المتعامدة دون أخطاء تراكمية.

هندسة سعة الحمولة والصلابة

تقييمات الحمل الثابتة والديناميكية

يتم حساب تقييمات حمل iHF Cross Roller Slide وفقًا لمعيار ISO 14728-1، حيث تمثل سعة التحميل الثابتة (C₀) الحمل الذي يؤدي إلى تشوه دائم يبلغ 0.0001 مرة قطر الأسطوانة عند الاتصال الأكثر تحميلًا، وسعة التحميل الديناميكية (C) التي تمثل الحمل الذي تحقق بموجبه 90% من الشرائح المتماثلة عمر سفر يصل إلى 100 كيلومتر.

بالنسبة لشريحة iHF Cross Roller Slide النموذجية بقطر بكرة 15 مم وعرض سكة 30 مم، تتجاوز سعة الحمولة الثابتة 50 كيلو نيوتن في الاتجاه الشعاعي، و30 كيلو نيوتن في الاتجاه الجانبي، وقدرة عزم تبلغ 500 نيوتن متر في محاور الانحراف والانعراج. تتجاوز هذه القيم بشكل كبير تلك الخاصة بالموجهات الكروية ذات أبعاد الغلاف المكافئة، مما يتيح تصميمات الماكينات المدمجة التي قد تتطلب أقسام توجيه كروية أكبر بكثير أو تكوينات ثنائية القضبان.

الصلابة والانحراف تحت لحظة التحميل

إن فارق الأداء الحاسم للشرائح ذات الأسطوانة المتقاطعة هو الانحراف تحت التحميل اللحظي. عند تطبيق عزم الانقلاب، يدور الحامل حول المحور الطولي للسكة بزاوية تتناسب مع العزم وتتناسب عكسيًا مع الصلابة الالتوائية. تحقق شريحة iHF Cross Roller Slide صلابة زاوية تبلغ 500-800 نيوتن متر/دقيقة قوسية للتكوينات القياسية، مقارنة بـ 150-250 نيوتن متر/دقيقة قوسية لموجهات الكرة المكافئة. تترجم ميزة الصلابة 3:1 إلى 4:1 مباشرة إلى دقة موضعية ثابتة في ظل ظروف الحمولة الصافية المتغيرة - وهو عامل حاسم في الأتمتة الدقيقة حيث يجب أن يظل انحراف النقطة المركزية للأداة ضمن حدود تفاوت الميكرومتر.

هندسة التطبيقات: حيث تقدم الشرائح ذات الأسطوانة المتقاطعة قيمة متباينة

التعامل مع رقائق أشباه الموصلات والتفتيش عليها

تعمل مراحل الرقاقة في معدات الطباعة الحجرية والفحص واختبار المسبار في بيئات فراغية أو غرف نظيفة مع متطلبات تحديد المواقع دون الميكرومتر. إن توليد الجسيمات المنخفض لشريحة iHF Cross Roller Slide (لا توجد أنابيب إرجاع كروية لإعادة التدوير)، والتوافق مع الفراغ، ونسبة الصلابة العالية إلى الكتلة يجعلها مثالية لهذه التطبيقات. توفر مجموعة iHF مواد تشحيم مخبوزة بالتفريغ ومواد منخفضة إطلاق الغازات لدمجها في الطباعة الحجرية بالأشعة فوق البنفسجية وأنظمة فحص شعاع الإلكترون.

أنظمة المحاذاة البصرية الدقيقة

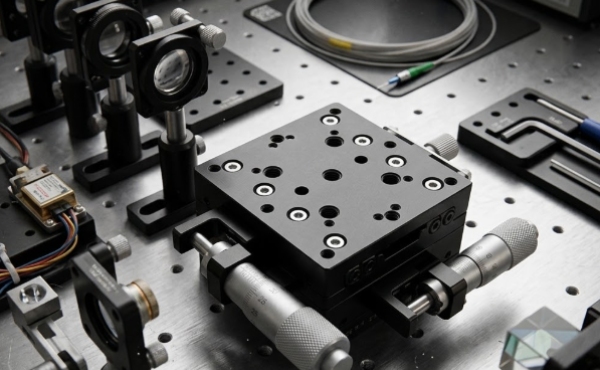

يتطلب توجيه شعاع الليزر، وتحديد موضع الذراع المرجعي لمقياس التداخل، والمحاذاة البصرية التكيفية حركة خطية بدقة مقياس نانومتر والحد الأدنى من الانحراف الزاوي. يعمل تموج الاحتكاك المنخفض والصلابة الالتوائية العالية لشريحة iHF Cross Roller Slide على تمكين المحركات الكهرضغطية أو الملفات الصوتية من تحقيق حركة سلسة ومستمرة دون التردد الذي يمكن أن يحدثه اختلاف احتكاك دليل الكرة.

التصوير الطبي والعلاج الإشعاعي

تتطلب جسور الماسح الضوئي المقطعي المحوسب، وطاولات تحديد موضع المريض ذات المعجل الخطي، وأذرع الروبوت الجراحية حركة خطية ذات سعة تحميل عالية، ومقاومة للإشعاع، وإمكانية الوصول إلى الصيانة. تلبي البنية المفتوحة لـ iHF Cross Roller Slide (لا توجد عناصر إعادة تدوير لاحتجاز الحطام) وخيارات البناء المصنوعة من الفولاذ المقاوم للصدأ هذه المتطلبات مع فترات خدمة تتجاوز 10000 ساعة.

آلات القياس والقياس الإحداثي

تتطلب محاور CMM ومراحل الملف التعريفي السطحي دقة هندسية لا تتحلل تحت قوى التلامس الخاصة بالمسبار أو كتل الشغل المتغيرة. تحافظ قدرة العزم المتأصلة في iHF Cross Roller Slide على الاستقامة والتربيع في ظل ظروف التحميل المتغيرة هذه، حيث تتطلب موجهات الكرة إعادة معايرة مستمرة أو كتلة هيكلية زائدة للتعويض عن الامتثال.

视频

التعليمات

س: ما هو الحد الأقصى لطول السفر المتاح لشريحة iHF Cross Roller Slide؟

ج: تتراوح أطوال السفر القياسية من 25 مم إلى 1500 مم بزيادات 25 مم، مع أطوال مخصصة متاحة تصل إلى 3000 مم للتطبيقات المتخصصة. تتطلب الرحلات الأطول مراعاة انحراف السكة تحت الوزن الذاتي والأحمال المطبقة؛ توفر مجموعة iHF التحليل الهيكلي لتحديد قسم السكك الحديدية الأمثل ودعم التباعد لتكوينات محددة.

س: هل يمكن لشريحة iHF Cross Roller Slide أن تعمل بدون تشحيم في بيئات غرف الأبحاث؟

ج: في حين أن التشغيل الجاف الكامل ممكن باستخدام الطلاءات والمواد المتخصصة، فإن تطبيقات غرف الأبحاث النموذجية تستخدم الحد الأدنى من التشحيم باستخدام شحوم البيرفلوروبولي إيثر (PFPE) التي تظهر ضغط بخار منخفض للغاية وتوليد الجسيمات. يتم تجميع الشرائح المتوافقة مع غرف الأبحاث من مجموعة iHF وتعبئتها في بيئات من الفئة 100 مع بروتوكولات تنظيف معتمدة.

س: كيف يمكن مقارنة تكلفة iHF Cross Roller Slide بأنظمة توجيه الكرة المكافئة؟

ج: عادة ما تكون تكلفة الوحدة أعلى بنسبة 20-40% من الموجهات الكروية المماثلة، ولكن التكلفة الإجمالية للنظام غالبًا ما تفضل بنية الأسطوانة المتقاطعة عند إزالة تكوينات السكة المزدوجة، وتقليل حجم المحرك من الاحتكاك المنخفض، وفترات الصيانة الممتدة. توفر مجموعة iHF تحليل التكلفة الإجمالية للملكية لمتطلبات التطبيقات المحددة.

س: ما هو مستوى التحميل المسبق الموصى به، وهل يمكن تعديله ميدانيًا؟

ج: يتم ضبط التحميل المسبق القياسي في المصنع من خلال المطابقة الانتقائية لقطر الأسطوانة وضبط الرقائق، مما يحقق عادةً تحميلًا مسبقًا خفيفًا (2-4% من سعة التحميل الديناميكية) للأتمتة العامة أو تحميلًا مسبقًا متوسطًا (5-8%) للتطبيقات الدقيقة. يتطلب تعديل التحميل المسبق التفكيك واستبدال الأسطوانة؛ توصي مجموعة iHF بخدمة المصنع لتعديل التحميل المسبق للحفاظ على مواصفات الأداء.

س: هل تتوفر إصدارات من الفولاذ المقاوم للصدأ أو مقاومة للتآكل؟

ج: نعم، تقدم مجموعة iHF مجاري وبكرات من الفولاذ المقاوم للصدأ 440C للبيئات المسببة للتآكل أو غرف الأبحاث، و304 مبيت من الفولاذ المقاوم للصدأ لتطبيقات الغسيل. تتوفر خيارات الأسطوانة الخزفية (نيتريد السيليكون) لمقاومة التآكل الشديدة أو متطلبات العزل الكهربائي.
