من الميكرونات إلى الإتقان: حركة عالية الدقة مع منزلقات البكرات المتقاطعة iHF

في مجالات الهندسة عالية الدقة، كصناعة البصريات وأشباه الموصلات والقياسات، يتزايد الطلب على أنظمة الحركة الخطية فائقة الدقة والثبات. يُمثل نظام iHF Cross Roller Slide حلاً متطوراً مصمماً لتوفير دقة استثنائية في تحديد المواقع، وحركة سلسة، وثبات هيكلي. طوّرت مجموعة iHF هذا النظام المتقدم للحركة الخطية، والذي يدمج بكرات متقاطعة مع أدلة دقيقة على شكل حرف V، مما يُتيح أداءً فائقاً مقارنةً بآليات الانزلاق التقليدية.

1. ما هو المنزلق ذو البكرات المتقاطعة؟

المنصة الخطية المنزلقة ذات البكرات المتقاطعة عالية الدقة هي منصة تحديد المواقع الميكانيكية التي تستخدم بكرات أسطوانية مرتبة بشكل متعامد (متقاطع) بين مسارين توجيه على شكل حرف V.

◆ المفهوم الأساسي للتصميم:

● توضع البكرات بزاوية 90 درجة

●  تتلامس البكرات مع أسطح الأخاديد على شكل حرف V في وقت واحد

●  يتم توزيع الحمل بالتساوي عبر نقاط التلامس المتعددة

يسمح هذا التكوين للانزلاق الخطي ذي البكرات المتقاطعة بتحديد المواقع بدقة لتحقيق حركة سلسة للغاية مع الحد الأدنى من الاحتكاك وصلابة عالية.

2. التصميم الهيكلي ومبدأ العمل

يعمل نظام الانزلاق ذو البكرات المتقاطعة مع دليل الأخدود على شكل حرف V على أساس التلامس الدوار بدلاً من الاحتكاك الانزلاقي.

العناصر الهيكلية الرئيسية:

◆ بكرات مرتبة بشكل متقاطع

يؤدي تغيير اتجاه التوجيه إلى تحسين توزيع الأحمال

يدعم الأحمال متعددة الاتجاهات (شعاعية، محورية، عزم).

◆ قضبان توجيه على شكل حرف V

أسطح مصقولة بدقة

يضمن التوجيه الخطي الدقيق

◆ آلية التحميل المسبق

يزيل الخلوص بين البكرات ومسارات التوجيه

يعزز الصلابة ودقة تحديد المواقع

تقوم مجموعة iHF بتصنيع منزلقات بكرات متقاطعة عالية الاستقرار للتطبيقات الصناعية، مما يضمن أداءً متسقًا في ظل ظروف صعبة.

3. آليات القيادة وأنواع المنتجات

يوفر نظام iHF Cross Roller Slide تكوينات متعددة للمحرك لتلبية متطلبات الدقة المختلفة.

◆ منزلق بكرة متقاطعة لتغذية رأس الميكرومتر

الحد الأدنى للقراءة: 0.01 مم

مناسب للتعديلات اليدوية الكمية

مثالي لمهام المختبر والمحاذاة البصرية

◆ منزلق بكرات متقاطعة مدفوع ببرغي رصاصي

مصمم لتطبيقات الأعلاف الدقيقة

تحكم سلس ومستقر في الحركة

غير مناسب للقراءة الرقمية بسبب عدم وجود مقياس

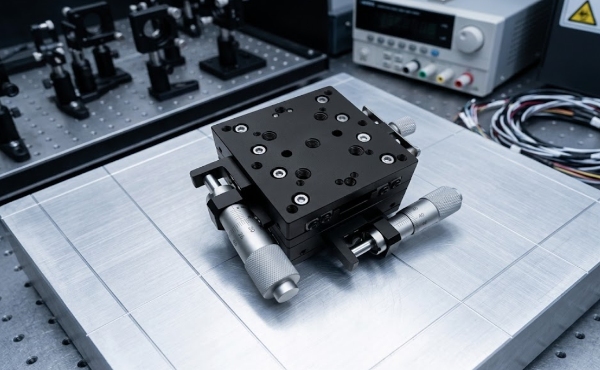

◆ شريحة عالية الدقة مدفوعة برأس ميكرومتر

دقة تصل إلى 0.5 ميكرومتر

يُمكّن من تحديد المواقع بدقة فائقة

مناسب لأنظمة القياس عالية الدقة

هذه الخيارات تجعل حلول تصنيع منزلقات البكرات المتقاطعة المخصصة قابلة للتكيف مع مختلف الاحتياجات الصناعية.

4. خيارات التكوين متعدد المحاور

تتطلب التطبيقات الحديثة في كثير من الأحيان حركة متعددة الأبعاد. يدعم نظام الانزلاق متعدد المحاور ذو البكرات المتقاطعة تكوينات متنوعة:

● المحور السيني: حركة خطية في اتجاه واحد

●  المحور Y: حركة خطية عمودية

●  المحور XZ: حركة أفقية ورأسية مشتركة

●  محاور XYZ: تحديد المواقع ثلاثي الأبعاد بالكامل

توفر مجموعة iHF أنظمة انزلاق أسطوانية متقاطعة معيارية لتحديد المواقع متعددة المحاور، مما يتيح تكامل النظام بمرونة.

视频

5. مزايا الأداء

توفر منصة الانزلاق ذات البكرات المتقاطعة عالية الدقة العديد من المزايا التقنية:

◆ دقة تحديد المواقع الاستثنائية

يقلل تصميم البكرات المتقاطعة من الانحراف ويضمن التكرار.

◆ صلابة عالية

تعمل البكرات المحملة مسبقًا على التخلص من رد الفعل العكسي وتحسين الصلابة الهيكلية.

◆ حركة سلسة

يقلل التلامس الدوار من الاحتكاك وتأثيرات الالتصاق والانزلاق.

◆ تصميم صغير الحجم

قدرة تحمل عالية في مساحة صغيرة.

هذه الميزات تجعل المنصة الخطية ذات البكرات المتقاطعة الدقيقة للأتمتة والبصريات فعالة للغاية في البيئات الصعبة.

6. سيناريوهات التطبيق

يدعم مورد منزلقات البكرات المتقاطعة الصناعية مجموعة واسعة من التطبيقات عالية الدقة:

◆ الأدوات البصرية

محاذاة ومعايرة العدسات

◆ معدات أشباه الموصلات

تحديد موضع الرقاقة وفحصها

◆ أنظمة القياس

منصات قياس عالية الدقة

◆ الأجهزة الطبية

تحديد المواقع الدقيقة في معدات التشخيص

◆ الأتمتة والروبوتات

أنظمة التجميع والفحص الدقيقة

تقدم مجموعة iHF حلولاً مخصصة لانزلاق البكرات المتقاطعة مصممة خصيصاً لهذه الصناعات.

7. اعتبارات التركيب والمحاذاة

للاستفادة الكاملة من نظام الانزلاق الدقيق ذي البكرات المتقاطعة، فإن التركيب الصحيح أمر ضروري.

◆ أفضل الممارسات:

●  تأكد من أن أسطح التثبيت مستوية وصلبة

●  تجنب التحميل الزائد بما يتجاوز السعة المحددة

●  الحفاظ على ظروف تشغيل نظيفة

●  استخدم عزم الربط المناسب

تضمن هذه الممارسات الأداء الأمثل لأنظمة الانزلاق ذات البكرات المتقاطعة طويلة العمر.

8. الصيانة والموثوقية

يجب على الشركة المصنعة لمنزلقات البكرات المتقاطعة المتينة أن تركز على الموثوقية على المدى الطويل.

◆ إرشادات الصيانة:

●  التشحيم الدوري للبكرات والموجهات

●  فحص التلوث أو الحطام

●  التحقق المنتظم من الدقة

تقوم مجموعة iHF بتصميم أنظمة انزلاق بكرات متقاطعة منخفضة الصيانة، مما يقلل من وقت التوقف التشغيلي.

9. لماذا تختار مجموعة iHF؟

بصفتها مورداً موثوقاً به، تتخصص مجموعة iHF في إنتاج منزلقات البكرات المتقاطعة عالية الدقة.

◆ نقاط القوة الرئيسية:

●  تكنولوجيا التصنيع المتقدمة

●  أنظمة صارمة لمراقبة الجودة

●  مجموعة منتجات شاملة

●  القدرة على التوريد العالمي

تضمن خبرتهم أداءً موثوقاً في تطبيقات تحديد المواقع والتحكم في الحركة الحساسة.

10. الأسئلة الشائعة (FAQ)

س1: ما هي الميزة الرئيسية للمنزلق ذي البكرات المتقاطعة؟

يتميز بدقة عالية، وحركة سلسة، وصلابة ممتازة.

س2: ما الفرق بين التغذية برأس الميكرومتر والتغذية بالبرغي اللولبي؟

يوفر رأس الميكرومتر ضبطًا كميًا، بينما يوفر برغي الرصاص حركة سلسة ومستمرة بدون مقياس.

س3: هل يمكن استخدام منزلقات البكرات المتقاطعة في الأنظمة متعددة المحاور؟

نعم، إنها تدعم تكوينات X و Y و XZ و XYZ.

س4: ما هي الصناعات التي تستفيد أكثر من منزلقات البكرات المتقاطعة؟

البصريات، وأشباه الموصلات، وعلم القياس، والأجهزة الطبية، والأتمتة.

خاتمة

يُعدّ منزلق البكرات المتقاطعة iHF حلاً عالي الأداء للحركة الخطية الدقيقة، إذ يوفر دقةً واستقراراً ومرونة لا مثيل لها. تصميمه المبتكر، بالإضافة إلى خيارات القيادة المتعددة وتكوينات المحاور المتعددة، يجعله لا غنى عنه في التطبيقات الهندسية المتقدمة.

بفضل الخبرة الفنية القوية وقدرات التصنيع، تواصل مجموعة iHF تقديم أنظمة انزلاق بكرات متقاطعة موثوقة وقابلة للتخصيص للصناعات العالمية.
