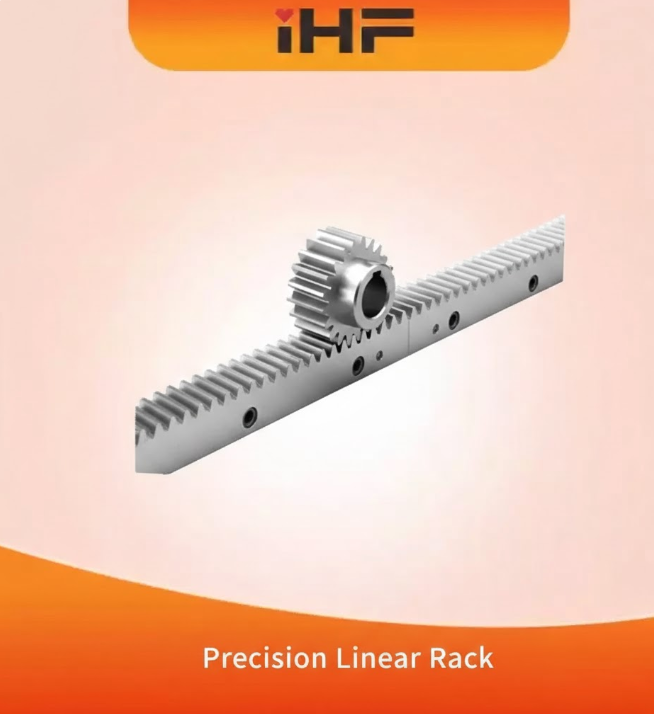

تحسين الأداء: مزايا الرفوف الخطية الدقيقة في التطبيقات الصناعية

في أنظمة الأتمتة الحديثة وأنظمة النقل الميكانيكية، لم تعد دقة الحركة الخطية مطلباً ثانوياً، بل أصبحت معياراً أساسياً. سواء في أدوات آلات التحكم الرقمي الحاسوبي (CNC)، أو خطوط التجميع الآلية، أو أنظمة تحديد المواقع الثقيلة، تلعب رفوف الحركة الخطية الدقيقة دوراً بالغ الأهمية في تحويل الحركة الدورانية إلى إزاحة خطية قابلة للتحكم والتكرار.

على عكس الرفوف القياسية المصممة للحركة العامة، يتم تصميم الرف الخطي الدقيق بتفاوتات هندسية دقيقة، وملامح أسنان محسّنة، وخصائص مواد مصممة خصيصًا لضمان موثوقية طويلة الأمد تحت الأحمال. في مجموعة iHF ، يتم تطوير الرفوف الخطية الدقيقة كمكونات عالية الأداء وليست مجرد ملحقات ميكانيكية بسيطة.

1. دور الرفوف الخطية الدقيقة في التحكم في الحركة

يعمل نظام الترس الخطي المسنن بالتزامن مع ترس صغير لتحويل الحركة الدورانية إلى حركة خطية. ما يميز نظام الترس الخطي المسنن الدقيق هو قدرته على الحفاظ على:

• التحكم المستمر في رد الفعل العكسي

• توزيع الحمل بشكل منتظم على طول شكل السن

• دقة تحديد المواقع الخطية المستقرة على مسافات حركة ممتدة

تُعد هذه الخصائص أساسية في الأنظمة التي يؤثر فيها خطأ تحديد المواقع بشكل مباشر على جودة المنتج أو دقة التشغيل أو السلامة التشغيلية.

2. هندسة مسننات التروس القياسية: لماذا تُعد زاوية الضغط 20 درجة مهمة؟

يتميز نظام التروس القياسي الذي تقدمه مجموعة iHF بزاوية ضغط تبلغ 20 درجة، وهو شكل هندسي شائع الاستخدام في أنظمة التروس عالية الدقة.

• مزايا زاوية الضغط 20 درجة

• قدرة تحمل أعلى مقارنة بالتصاميم ذات الزاوية المنخفضة

• تحسين قوة جذر السن، مما يقلل من خطر الفشل الناتج عن الإجهاد

• تعشيق أكثر استقرارًا مع التروس الصغيرة عند السرعات العالية

• قدرة تحمل أفضل للانحرافات الطفيفة

يضمن هذا التصميم الهندسي نقل عزم الدوران بسلاسة مع تقليل الاهتزاز والتآكل، خاصة في البيئات الصناعية الصعبة.

3. التصنيع الدقيق: حيث تُصمَّم الدقة

لا يتم تعريف الرفوف الخطية الدقيقة بالتصميم فقط، بل يتم تعريفها بمدى دقة تصنيع هذا التصميم.

في مجموعة iHF، يركز التصنيع الدقيق على:

• دقة التحكم في شكل الأسنان

• ثبات في درجة الصوت واستقامته على طول الرف بأكمله

• تحسين تشطيب السطح لتقليل الاحتكاك والضوضاء

تضمن عمليات التصنيع والفحص الدقيقة أن يعمل الرف بشكل متوقع عند دمجه في أنظمة الحركة عالية الدقة.

4. اختيار المواد: يبدأ الأداء من المستوى المعدني

يؤثر اختيار المواد بشكل مباشر على قدرة التحميل، ومقاومة التآكل، والملاءمة البيئية. تقدم مجموعة iHF رفوفًا خطية دقيقة مصنوعة من مادتين مختارتين بعناية، كل منهما مُحسَّنة لظروف تشغيل محددة.

فولاذ متوسط ​​الكربون S45C

يُستخدم الفولاذ S45C على نطاق واسع في ناقل الحركة الميكانيكي نظرًا لخصائصه الميكانيكية المتوازنة.

المزايا الرئيسية:

• قوة عالية وقدرة على تحمل الأحمال

• مقاومة ممتازة للتآكل بعد المعالجة الحرارية المناسبة

• مناسب للتطبيقات ذات الأحمال العالية ودورات التشغيل الطويلة

تُعد هذه المادة مثالية لأدوات الآلات، والأتمتة الصناعية، وأنظمة تحديد المواقع الثقيلة حيث تكون الصلابة الهيكلية ضرورية.

الفولاذ المقاوم للصدأ SUS304

بالنسبة للبيئات التي تكون فيها مقاومة التآكل أمراً بالغ الأهمية، يوفر الفولاذ المقاوم للصدأ SUS304 بديلاً موثوقاً به.

المزايا الرئيسية:

• مقاومة ممتازة للتآكل والأكسدة

• أداء مستقر في البيئات الرطبة أو المعرضة للمواد الكيميائية

• مناسب لتطبيقات معالجة الأغذية والصناعات الدوائية وغرف التنظيف

من خلال تقديم كلا الخيارين، تُمكّن مجموعة iHF المهندسين من مطابقة أداء المواد بدقة مع ظروف التشغيل.

5. قدرة التحميل والمتانة في التطبيقات الصعبة

تتعرض رفوف التخزين الخطية الدقيقة في كثير من الأحيان لدورات تحميل مستمرة، وقوى صدمية، وتشغيل عالي السرعة. يجب أن يحافظ الرف المصمم هندسيًا بشكل صحيح على استقرار أبعاده في ظل هذه الظروف.

تشمل عوامل الأداء الرئيسية ما يلي:

• صلابة سطح السن ومقاومته للتآكل

• توزيع متساوٍ للحمل على طول الرف

• مقاومة التشوه تحت الأحمال القصوى

إن الجمع بين هندسة الأسنان المُحسّنة والمواد عالية الجودة يسمح للرفوف الخطية الدقيقة بتقديم عمر خدمة طويل مع الحد الأدنى من الصيانة.

6. سيناريوهات تطبيق الرفوف الخطية الدقيقة

تُستخدم رفوف التخزين الخطية الدقيقة على نطاق واسع في مختلف الصناعات التي تعتبر فيها الدقة والموثوقية أمراً بالغ الأهمية.

أدوات ماكينات CNC

تُستخدم في أنظمة تحديد المواقع المحورية لتحقيق دقة متكررة على مستوى الميكرون على مسافات سفر طويلة.

الأتمتة الصناعية

تُستخدم في الرافعات الروبوتية، وأنظمة الالتقاط والوضع، ووحدات النقل التي تتطلب حركة خطية متزامنة.

خطوط التعبئة والتغليف والتجميع

تمكين تحديد المواقع والتوقيت بدقة في بيئات الإنتاج عالية السرعة.

معدات متخصصة

مثالية للأنظمة التي تعمل في بيئات أكالة أو رطبة أو غرف نظيفة عند استخدام رفوف من الفولاذ المقاوم للصدأ SUS304.

الخلاصة: رفوف التخزين الخطية الدقيقة كاستثمار في الأداء

إنّ الرف الخطي الدقيق ليس مجرد قطعة غيار عادية، بل هو عنصر بالغ الأهمية يحدد دقة الحركة، وموثوقية النظام، وعمره التشغيلي. فمن هندسة الأسنان وزاوية الضغط إلى هندسة المواد ودقة التصنيع، يساهم كل تفصيل في الأداء.

من خلال تقديم رفوف محفزة مصنعة بدقة بزاوية ضغط مثبتة تبلغ 20 درجة وخيارات مواد مختارة بعناية، توفر مجموعة iHF حلولاً مصممة خصيصًا لتلبية متطلبات العالم الحقيقي لأنظمة الحركة الصناعية الحديثة.
