محامل خطية من نوع iHF مزودة بوصلة تشحيم للمعدات الآلية

نوع الخط الواحد

1 كجم = 9.81 نيوتن

نوع مزدوج البطانة

1 كجم = 9.81 نيوتن

أولاً: نظرة عامة على المنتج والخصائص التقنية

تحتل المحامل الخطية، باعتبارها مكونات دقيقة لنقل الحركة الخطية، مكانةً بارزةً في مجال الأتمتة الصناعية بفضل تصميمها الهيكلي الفريد وأدائها الممتاز. يتكون المنتج بشكل أساسي من أربعة مكونات رئيسية: أسطوانة خارجية، وحامل، وكرات فولاذية، وحلقات مانعة للتسرب. ومن خلال التوافق الدقيق، تُحقق حركة خطية منخفضة الاحتكاك وعالية الحساسية. وبالمقارنة مع مكونات الحركة الخطية الأخرى، توفر المحامل الخطية مزايا اقتصادية ملحوظة مع الحفاظ على دقة متوسطة إلى عالية، مما يجعلها حلاً فعالاً من حيث التكلفة لتوجيه الحركة الخطية.

استجابةً لمتطلبات السوق، طورت شركتنا سلسلة منتجات شاملة، تتضمن نماذج قياسية مثل الأسطوانية، والمزودة بشفة، والوحدات الصندوقية. ومن بين هذه المنتجات، تبرز جلبة الكرة المصغرة كمنتج مميز. يتيح تصميمها الهيكلي المبتكر الحفاظ على حجم صغير مع الجمع بين إمكانيات الحركة الخطية والدورانية، مما يوسع نطاق استخداماتها بشكل ملحوظ. ولملاءمة ظروف العمل المتنوعة، تتوفر جميع النماذج بمواصفات قياسية ومقاومة للتآكل، مما يضمن أداءً مستقرًا في مختلف البيئات.

ثانيًا: مبادئ العمل ومواصفات الاستخدام

يعتمد مبدأ عمل المحامل الخطية على الدوران الدوري للكرات الفولاذية بين الأسطوانة الخارجية وعمود التوجيه. يتيح هذا التصميم حركة خطية شبه خالية من الاحتكاك مع الحفاظ على دقة عالية في الحركة. من المهم ملاحظة أن المحامل الخطية القياسية مناسبة فقط لحالات الحركة الخطية البحتة، ويجب عدم تعريضها لأحمال دورانية، لأن ذلك قد يتسبب في تشوه الغلاف أو انحشار الكرات.

لضمان التركيب والاستخدام الأمثل، يُعدّ الالتزام الصارم بمتطلبات التفاوتات المحددة أمرًا بالغ الأهمية. نوصي بشدة باستخدام أعمدة توجيه بتفاوتات من فئة g6 وحوامل محامل بتفاوتات من فئة h7، حيث تُعدّ هذه العوامل حاسمة لضمان سلاسة تشغيل النظام وإطالة عمره الافتراضي. تخضع جميع منتجات المصنع لفحوصات جودة دقيقة وتُغطى بزيت خاص مضاد للصدأ لحمايتها. ينبغي على المستخدمين تقييم الحاجة إلى تزييت إضافي بناءً على ظروف التشغيل الفعلية، لا سيما في التطبيقات عالية السرعة أو ذات الأحمال العالية أو في البيئات الخاصة.

ثالثًا: سلسلة المنتجات والخصائص الهيكلية

تشمل مجموعة منتجاتنا أشكالًا هيكلية متنوعة، كل منها مصمم لتلبية احتياجات تطبيقية محددة:

1. المحامل الخطية القياسية: تتميز بهيكل مغلق بالكامل، مما يوفر أداءً مثاليًا في مقاومة الغبار والماء، ما يجعلها مناسبة لمعظم ظروف العمل التقليدية. يسمح تصميمها المتناظر بتوجيه التركيب بحرية، مما يبسط عملية التجميع بشكل كبير.

2. محامل خطية مفتوحة: مزودة بفتحات ضبط دقيقة على الجدار الجانبي للأسطوانة الخارجية، تتيح هذه المحامل للمستخدمين ضبط الخلوص القطري بدقة باستخدام براغي الضبط. تعوض هذه الميزة أخطاء التركيب بفعالية، مما يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب دقة عالية في الحركة.

3. محامل خطية قابلة لتعديل الخلوص: تتميز هذه المحامل بآلية تحميل مسبق فريدة، مما يقلل الاهتزازات الطفيفة أثناء التشغيل. يتفوق هذا الطراز في المجالات التي تتطلب ثباتًا عاليًا في الحركة، مثل الأدوات الدقيقة ومعدات الاختبار.

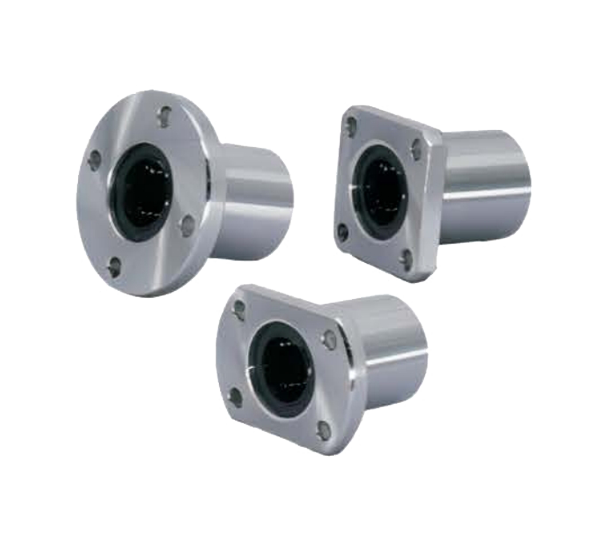

4. المحامل الخطية ذات الحواف: بفضل دمج حواف التثبيت مع جسم المحمل بطريقة مبتكرة، لا توفر هذه المحامل مساحة التركيب فحسب، بل تعزز أيضًا صلابة الهيكل بشكل ملحوظ. يوفر تصميم الحافة متعددة الثقوب خيارات تركيب مرنة، مما يجعلها مثالية للتطبيقات ذات المساحة المحدودة.

رابعاً: اختيار المواد وتكييف ظروف العمل

نقدم حلولاً شاملة في اختيار المواد:

1. منتجات بمواصفات قياسية: مصنوعة من فولاذ كربوني عالي الجودة، وتخضع لعمليات معالجة حرارية خاصة، مما يضمن متانتها ومقاومتها الممتازة للتآكل. كما يعزز طلاء الكروم السطحي مقاومتها للصدأ، مما يجعلها مناسبة للبيئات الصناعية العامة.

٢. منتجات مقاومة للتآكل: مصنوعة من الفولاذ المقاوم للصدأ من سلسلة ٣٠٤ أو ٤٤٠، وتُعالج بتقنيات خاصة لضمان ثبات الأبعاد. تتحمل هذه السلسلة الأحماض والقلويات والبيئات الرطبة، ما يلبي تمامًا المتطلبات الصارمة لصناعات مثل تصنيع الأغذية والمعدات الطبية.

بالنسبة للمثبتات، نقدم خيارين: مثبتات فولاذية توفر قوة ومتانة أعلى، مما يجعلها مناسبة لظروف الأحمال الثقيلة أو أحمال الصدمات؛ مثبتات راتنجية تتفوق في تقليل الضوضاء والتحكم في التكلفة، مما يجعلها مثالية للتطبيقات ذات الأحمال الخفيفة والضوضاء المنخفضة.
