القضاء على الاحتكاك الرنيني: كيف أحدثت مجموعة iHF ثورة في الحركة الخطية المقيدة بالمساحة

وفي مشهد التصنيع الرقمي الحديث، وأتمتة المختبرات الطبية، وفحص أشباه الموصلات، تتقلص القيود المادية لهندسة التصميم بمعدل هائل. نظرًا لأن المهندسين يقومون بضغط الجسور متعددة المحاور في أدوات التشخيص الموضوعة على الطاولة أو مصفوفات المسح الضوئي عالية الإنتاجية، فإن أدلة السكك الحديدية التقليدية تصبح غير قابلة للتطبيق بسبب حجمها الكبير والقصور الذاتي الشامل والضوضاء التشغيلية العالية.

عندما يتم تقليص حجم النظام، تزداد خطورة الحالات الشاذة الميكانيكية مثل الاهتزاز الهيكلي، والاحتكاك والانزلاق، والرنين الصوتي. يتطلب تحقيق إمكانية تكرار تحديد المواقع دون الميكرون ضمن بصمة مقيدة للغاية واجهة حركة مُعاد تصميمها بشكل أساسي: دليل خطي كروي مصغر متخصص منخفض الضوضاء وعالي الدقة .

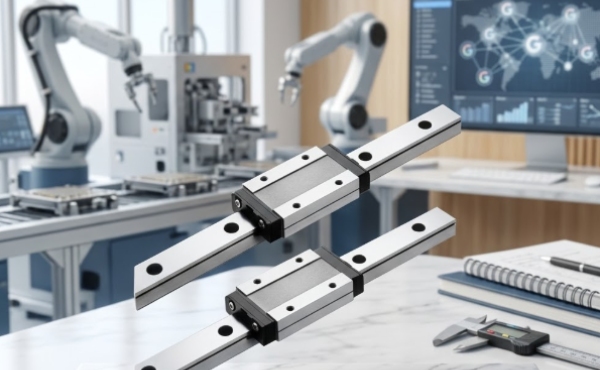

لمعالجة هذا التقاطع المهم بين تحسين المساحة والاستقرار الديناميكي الحراري، قامت مجموعة iHF بتصميم سلسلة DGMN. تم تطوير هذه السلسلة خصيصًا للمعدات ذات المساحة المحدودة وعالية الدقة، وتوفر طوبولوجيا نظام متعدد الاستخدامات وردود فعل ميكانيكية عالية الاستقرار لمجموعة واسعة من التطبيقات المتقدمة، بدءًا من رؤوس الالتقاط والوضع للأتمتة الدقيقة إلى أنظمة فحص أشباه الموصلات واسعة النطاق.

1. ميكانيكا الاحتكاك: قمع الرنين الصوتي عالي التردد

إن الانبعاث الصوتي والاهتزاز الهيكلي في دليل ملف تعريف الكرة المعاد تدويره مدفوعان بشكل أساسي بعاملين: الاصطدام عالي السرعة للكرات الحاملة داخل مسار العودة وتغير ضغوط التلامس الداخلية مقابل ملف تعريف مجرى السباق. في غرف الأبحاث والبيئات الجراحية الدقيقة، تولد هذه الاهتزازات الدقيقة ضوضاء عالية التردد غير مرغوب فيها وتحقن التشوه الحركي في مقاييس الاستشعار الدقيقة.

للتخلص من هذا الحاجز التشغيلي، يعيد الدليل الخطي الكروي المصغر منخفض الضوضاء من مجموعة iHF تصميم الحركية الداخلية لكتلة العداء بالكامل. من خلال تنفيذ مسار دوران كروي اصطناعي محسّن وعالي الصلابة جنبًا إلى جنب مع هندسة إرجاع الكرة فائقة السلاسة، تعمل سلسلة DGMN على تسهيل الانتقال الحركي مع إعادة تدوير المحامل تحت الحمل.

يحد المسار الأمثل من قوى تأثير الكرة إلى الكرة، مما يؤدي إلى تسطيح المظهر الصوتي بشكل فعال. ويضمن هذا حركة سائلة صامتة بشكل ملحوظ حتى أثناء الترجمات عالية السرعة حتى 3 م/ث، مما يقلل مستويات الضوضاء الميكانيكية المحيطة إلى جزء صغير من الأدلة المصغرة التقليدية.

2. توزيع الحمل المتقدم: مصفوفة اتصال القوس القوطي المكونة من 4 صفوف

كثيرًا ما تتعرض أنظمة الحركة المصغرة لملفات تحميل معقدة ومتعددة الاتجاهات. يجب أن يتعامل الدليل المصغر المثبت على ذراع آلية طائرة أو جسرية تفتيش ذات 4 محاور مع الأحمال الشعاعية والقطرية العكسية والأحمال الجانبية الثقيلة في وقت واحد دون التعرض لتشوه مرن موضعي.

يحقق الدليل الخطي الكروي المصغر عالي الدقة المخصص من سلسلة DGMN قدرة التحميل متعددة المحاور من خلال تصميم أخدود اتصال قوطي متطور مكون من 4 صفوف.

ومن خلال تثبيت زاوية تلامس العنصر المتداول عند 45 درجة تمامًا بالنسبة للمحاور الأفقية والعمودية، يتم توزيع سعة الحمولة (C) بشكل متماثل تمامًا في جميع الاتجاهات الرئيسية الأربعة.

يوفر هذا التكوين المحدد العديد من مزايا الأداء المتميزة لمطوري المعدات المتقدمة:

● الصلابة المتساوية: تحافظ كتلة العداء على صلابة متطابقة سواء تعرضت لضغط عمودي هبوطي أو لقوى قص جانبية أفقية مكثفة.

●  تخصيص التحميل المسبق:توفر مجموعة iHF مستويات تحميل مسبق متغيرة (من الخلوص إلى التحميل المسبق الخفيف Z0 والتحميل المسبق المتوسط ​​Z1) مما يسمح للمهندسين بتحسين التوازن الدقيق بين أقصى صلابة للنظام والاحتكاك المتدحرج المنخفض للغاية.

●  تقليل الاحتكاك:تضمن هندسة الاتصال الدقيقة ذات النقطتين داخل القوس القوطي تقليل الاحتكاك الانزلاقي، مما يزيل تأثير الانزلاق الذي يعيق عادةً تعديلات مستوى الميكرومتر.

视频

3. علم المواد والسلامة الهيكلية: منع الانحراف الأبعاد

بالنسبة لأنظمة الفحص المتقدمة وأدوات التشغيل الآلي الجزئي التي تعمل على مدار دورات عمل طويلة، يمكن أن يؤدي انحراف الأبعاد بسبب التغيرات في درجات الحرارة البيئية أو إجهاد المواد إلى إتلاف ملفات تعريف المعايرة.

تم تصميم كل مكون من مكونات نظام التوجيه الخطي الكروي المصغر ذو المساحة المحدودة من سلسلة DGMN من الفولاذ المقاوم للصدأ المارتنسيتي عالي الجودة. يؤدي هذا الاختيار المتعمد للركيزة إلى الحصول على خصائص رائعة مضادة للتآكل - وهي ضرورية لأدوات التشخيص الطبي التي تدير الكواشف الكيميائية المتطايرة أو غرف الأبحاث حيث يجب تجنب إطلاق الغازات.

علاوة على ذلك، تضمن بروتوكولات تثبيت المعالجة الحرارية المبردة تحت الصفر أن تظهر المصفوفة الفولاذية ثباتًا هيكليًا مطلقًا بمرور الوقت. تخضع أسطح السكة والكتل لطحن دقيق على مراكز طحن دقيقة متعددة المحاور باستخدام الحاسب الآلي، مما يؤدي إلى دقة سير متوازية تقاس بالميكرونات ذات الرقم الواحد على طول السكة بالكامل.

4. التكامل متعدد الاستخدامات: من الأتمتة الدقيقة إلى أنظمة التفتيش الكبيرة

السمة المميزة لسلسلة DGMN هي قدرتها على التكيف. لا يوجد تخطيط واحد للأتمتة الصناعية يناسب كل ملفات التخطيط، ولهذا السبب تعطي مجموعة iHF الأولوية للمرونة المعمارية.

سواء كان هدفك هو دمج سكة توجيه عريضة وخفيفة الوزن للغاية في محلل مختبري مكتبي متخصص، أو محاذاة زوج متوازي من القضبان المصغرة طويلة الطول لتشغيل مجموعة أجهزة استشعار بصرية داخل نظام فحص غرف الأبحاث الصناعية الضخم، فإن سلسلة DGMN تستجيب لنداءك. من خلال الجمع بين الأختام الطرفية المتقدمة المقاومة للغبار وقنوات التشحيم الدقيقة الآلية، تظل أدلةنا محكمة الغلق ضد الملوثات الجسيمية الخارجية مع الحفاظ باستمرار على طبقة زيتية رفيعة للغاية ومنخفضة الاحتكاك على المجاري المائية. ويترجم هذا مباشرة إلى عمر أطول للنظام، وتقليل تكاليف الصيانة، ودقة هيكلية متواصلة من شأنها رفع قدرتك التنافسية في السوق.
