ما وراء المحمل: مخطط فني لتحديد مصادر البنية التحتية للسكك الحديدية الخطية عالية الصلابة

في هندسة الأتمتة الحديثة، والتصنيع باستخدام الحاسب الآلي، وتصنيع أشباه الموصلات، وروبوتات الالتقاط والمكان عالية السرعة، تحدد السلامة الهيكلية لمحاور الحركة الخطية سقف أداء النظام بأكمله. يوجد في قلب هذه الأنظمة متعددة المحاور الدليل الخطي - وهو مكون حاسم مصمم لدعم الحمولات الثقيلة، وتقليل معاملات الاحتكاك، والحفاظ على تكرار موضعي صارم دون الميكرون في ظل ملفات تسارع قوية.

يتطلب اختيار نظام المحمل الخطي المثالي موازنة القيود الهندسية والأحمال الهيكلية والظروف البيئية ومتطلبات التكلفة. بالنسبة لمهندسي التصميم الميكانيكي، فإن تحسين المحور لا يعني العثور على مكون عام؛ يتعلق الأمر بتكوين مجموعة ميكانيكية دقيقة تعمل على التخلص من الانحراف، والتحكم في ظواهر الانزلاق، وإطالة عمر التشغيل الميكانيكي.

1. القدرة على التكيف الهندسي: تعظيم نسب السفر إلى الحمولة

يتمثل التحدي الأساسي في التصميم في تخطيط الحركة متعددة المحاور في تكوين محور يلبي المتطلبات المكانية دون إدخال تراكبات هيكلية أو وزن غير ضروري. تعالج سكة التوجيه الخطية ذات الطول المخصص والمُحسَّنة للغاية هذا التحدي من خلال توفير المرونة الهيكلية عبر مختلف الأحجام.

من خلال استخدام ملفات تعريف السكك الحديدية التي يمكن تخصيصها في أي مكان من 25 مم إلى 2000 مم، يمكن لمصممي النظام تصميم إعداداتهم لتتناسب مع متطلبات السفر الدقيقة، مما يلغي الحاجة إلى القطع المعقد في الموقع أو التنازلات الهيكلية. لاستكمال نطاق الأبعاد هذا، تدعم هذه الأنظمة التكوينات المعيارية، مما يسمح بوجود 1 إلى 8 كتل منزلقة لكل حاجز فردي.

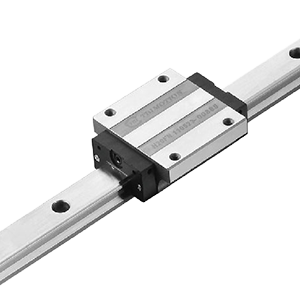

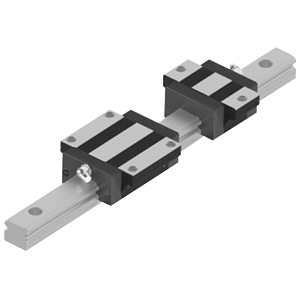

بالنسبة للتطبيقات ذات مسارات السفر الطويلة والحمولات المنخفضة، يعمل تكوين الكتلة الواحدة على تقليل الاحتكاك وعزم دوران السحب. على العكس من ذلك، بالنسبة للإعدادات الصناعية ذات التحميل الثقيل ذات اللحظة العالية، فإن تركيب كتل متعددة على سكة واحدة يوزع الأحمال الشعاعية والقطرية العكسية والجانبية بالتساوي. يحافظ هذا التصميم متعدد الكتل على الضغوط الموضعية بأمان ضمن الحدود المرنة للمادة، مما يمنع المسافة البادئة للمسار والتآكل غير المتساوي.

2. علم المعادن المتقدم: مطابقة المواد الأساسية للضغوطات البيئية

تختلف بيئات التشغيل بشكل كبير عبر الصناعات المختلفة. يواجه نظام الحركة الخطية الذي يعمل داخل غرفة نظيفة لأشباه الموصلات ذات الفراغ العالي جدًا (UHV) عوامل ضغط مختلفة تمامًا عن تلك التي تعمل على خط لحام السيارات عالي الإنتاجية.

يؤدي تحديد مكونات الدليل الخطي المصنوعة من الفولاذ المقاوم للصدأ إلى منع الأكسدة في البيئات ذات الرطوبة العالية أو المطهرات الكيميائية، مما يقلل من خطر تأليب السطح الذي يمكن أن يعطل حلقات إعادة تدوير محمل الكرة. من ناحية أخرى، فإن اختيار السكة الخطية المصنوعة من الفولاذ الكربوني عالي الصلابة يزيد من الصلابة الهيكلية تحت الأحمال الثابتة والديناميكية الثقيلة. وهذا يمنع التشوه المرن تحت الأحمال اللحظية الثقيلة، مما يحافظ على الانحراف الهيكلي عند الحد الأدنى المطلق أثناء تغيرات الاتجاه السريعة.

3. درجات الدقة: مواءمة تفاوتات الحركة مع طلب التطبيق

إن الإفراط في هندسة النظام من خلال تحديد التفاوتات المفرطة يؤدي إلى زيادة تكاليف المشروع الإجمالية، في حين أن الهندسة المنخفضة تؤدي إلى انحراف الدقة والفشل الهيكلي المبكر. لتحقيق التوازن بين التكلفة والأداء، تم تقسيم أنظمة الحركة الخطية الحديثة إلى درجتين متميزتين من الدقة تمت معايرتهما في المصنع.

أنظمة الصف القياسية

تم تصميمها لتحقيق التشغيل الآلي الفعال من حيث التكلفة، ومناولة المواد، وآلات التعبئة والتغليف، والأنظمة اللوجستية. توفر هذه الدرجة حلاً موثوقًا ومنخفض الاحتكاك حيث يتم تقييم التوازي الهيكلي والحركة السلسة على الدقة المطلقة دون الميكرون.

أنظمة الدرجة الدقيقة

مصمم خصيصًا للمجالات الصعبة مثل التعامل مع أشباه الموصلات، والمعالجة بالليزر، وفحص الرقاقات، وآلات قياس الإحداثيات (CMM). يتميز الدليل الخطي الصناعي ذو الدرجة الدقيقة بتفاوتات صارمة في الارتفاع والعرض. يحد هذا الاتساق الهندسي من الجريان الرأسي والأفقي أثناء السفر، مما يمنع الاهتزازات الدقيقة ويضمن الدقة الدقيقة اللازمة للقطع بالليزر عالي الدقة ووضع المكونات الإلكترونية على نطاق نانومتر.

4. علم الاحتكاك وهندسة عمر الخدمة الممتدة

يعتمد الأداء طويل المدى لأي محمل خطي على ديناميكيات إعادة التدوير الداخلية وصيانة التشحيم. أنظمة متميزة صممتها مجموعة iHF

لمنع فقدان مواد التشحيم والحفاظ على الملوثات المحمولة بالهواء، تم تجهيز كل كتلة منزلق بأختام طرفية مزدوجة الشفة، وأختام سفلية، وكاشطات داخلية. تعمل الأغطية الطرفية المُحسَّنة المُعاد تدويرها على توجيه المحامل الكروية بسلاسة عبر مسارات العودة، مما يقلل الاحتكاك، ويقلل ضوضاء التشغيل، ويضمن توزيعًا موحدًا للشحوم. يعمل نظام التشحيم الداخلي هذا على إطالة فترات الصيانة، ويقلل إجمالي تكلفة الملكية (TCO)، ويضمن التشغيل المتسق والمستقر على مدى ملايين الأمتار الطولية من السفر.

الخلاصة: تأمين سلامة الحركة عبر الصناعات العالمية

في الأتمتة عالية الأداء، تعتمد الموثوقية الإجمالية للآلة بشكل كامل على استقرار الحزوز الدليلية الخطية. يؤدي اختيار المسارات الخطية ذات المواصفات المنخفضة وغير المعايرة إلى الانجراف المتكرر لتحديد المواقع، والضوضاء الميكانيكية المفرطة، وتوقف الإنتاج المكلف.

من خلال الشراكة مع إحدى الشركات المصنعة للحركة الخطية ذات الخبرة مثل iHF Group، تتمكن فرق المشتريات ومتكاملو الأنظمة من الوصول إلى حلول خطية معيارية للغاية ومعتمدة من المصنع. من خلال توفير أطوال سكك حديدية قابلة للتخصيص تصل إلى 2000 مم، وخيارات مواد مزدوجة (الفولاذ المقاوم للصدأ والكربون)، وتصنيف دقيق متخصص، توفر مجموعة iHF الأساس الميكانيكي القوي اللازم لبناء أنظمة آلية أسرع وأكثر دقة ومتينة للغاية.
