حامل كابلات معدات 3C عالي الأداء من مصنع iHF

حامل/موصل الكابلات - سلسلة اقتصادية 5/7/10 - غير قابل للفتح، خفيف الوزن للأغراض العامة

Productfeatures:

طريقة تركيب حامل الكابلات

1. افتح غطاء اللوحة: استخدم مفك براغي مسطح الرأس لإدخاله عموديًا في فتحات الفتح الموجودة على طرفي غطاء اللوحة وفتحه.

2. وضع الأنابيب/الكابلات: ضع الكابلات والخراطيم وما إلى ذلك في قناة حامل الكابلات.

3. أغلق غطاء اللوحة: أعد تثبيت غطاء اللوحة في مكانه.

4. تأمين الكابلات: يجب تثبيت كلا طرفي الكابلات (الطرف الثابت والطرف المتحرك) باستخدام أجهزة تخفيف الشد للتخلص من الإجهاد.

خصائص هيكل حامل الكابلات

1. التركيب الأساسي: يشبه الشكل مسار دبابة، ويتكون من وصلات متعددة قابلة للدوران بمرونة متصلة على التوالي.

2. التوحيد والانتقائية: ضمن نفس السلسلة، يكون الارتفاع الداخلي والارتفاع الخارجي والخطوة متطابقة، بينما يوفر الارتفاع الداخلي ونصف قطر الانحناء (R) خيارات متعددة.

3. تصميم عملي: تتكون كل وحدة من لوحتي سلسلة يمين ويسار، بالإضافة إلى لوحتي غطاء علوية وسفلية. يمكن فتح كل لوحة غطاء، مما يسمح بوضع الأنابيب والكابلات مباشرةً في الداخل دون الحاجة إلى عملية ربط.

4. فواصل اختيارية : يمكن إضافة ألواح التقسيم لتقسيم المساحة الداخلية حسب الحاجة، مما يمنع بشكل فعال حركة وتشوه الأنابيب والكابلات.

المزايا الأساسية لشركة كابل كارير

1. الوظيفة الأساسية: مصممة خصيصًا للحركة الترددية، لتوجيه وحماية الكابلات الداخلية والخراطيم الهيدروليكية والأنابيب الهوائية وأنابيب المياه وما إلى ذلك بشكل فعال.

2. سهولة الاستخدام: كل قسم قابل للفتح لسهولة التركيب والصيانة؛ يعمل بضوضاء منخفضة، ومقاومة عالية للتآكل، ويدعم الحركة عالية السرعة.

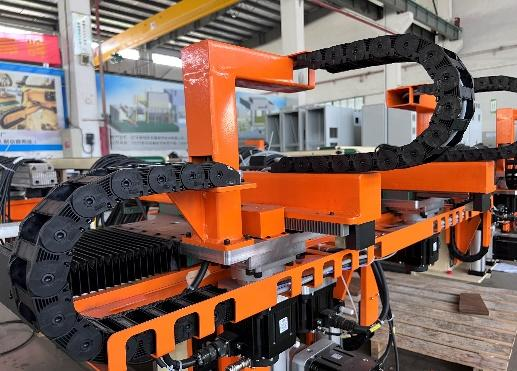

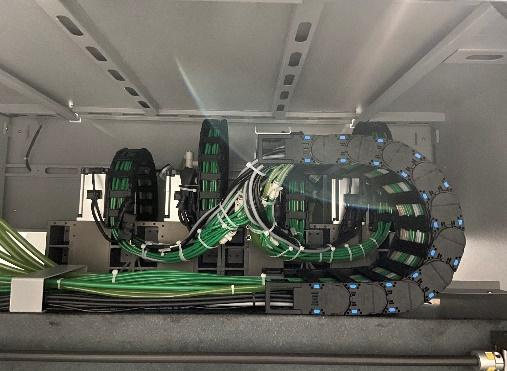

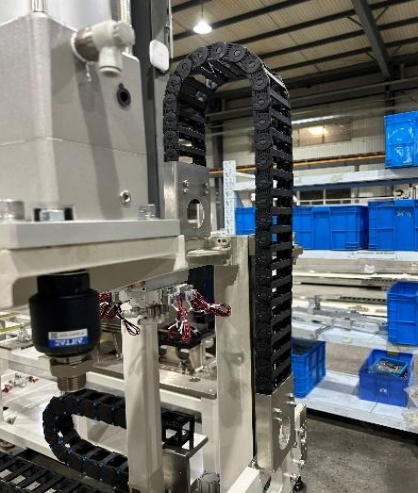

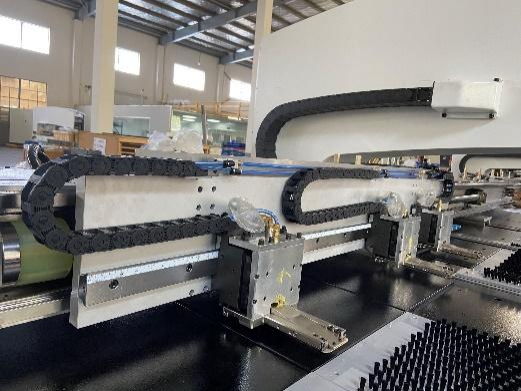

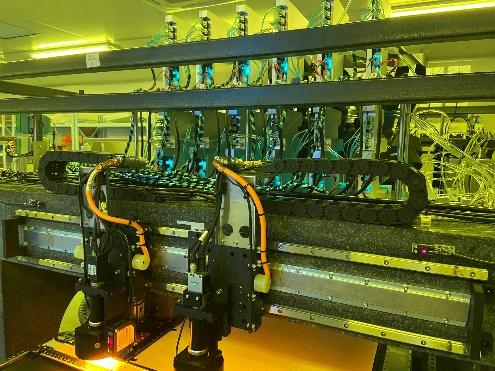

3. تطبيق واسع: يستخدم على نطاق واسع في أدوات آلات CNC، والمعدات الإلكترونية، وآلات قولبة الحقن، والأذرع الروبوتية، والرفع والنقل، والمستودعات الآلية، وغيرها من المجالات.

4. ضمان الإمداد: يمكن أن يكون بمثابة بديل بنسبة 1:1 للمنتجات القياسية في السوق، مع دعم مهندس محترف للاختيار، وعمليات شراء مركزية لتقليل التكاليف، وتوافر مخزون وافر.

يجمع حامل كابلات معدات 3C عالي الأداء والتكلفة بين القوة الهيكلية وسهولة التركيب والمتانة الممتازة والسعر المناسب، مما يجعله حلاً أساسياً للمعدات الآلية الحديثة. وبفضل تطبيقاته الواسعة في مجالات التحكم الرقمي بالحاسوب (CNC) والروبوتات والقولبة بالحقن وتصنيع الإلكترونيات، أصبح الخيار المفضل للشركات التي تسعى إلى تحسين الكفاءة مع التحكم في تكاليف التشغيل.

حامل كابلات معدات 3C عالي الأداء من مصنع iHF

احصل على عرض أسعار مجاني

حامل الكابلات

يكتب		نصف قطر الانحناء R	عدد حلقات السلسلة N	يتصل	ح	د	ك	الارتفاع المكاني الفعلي HF	الوزن كجم/م
رمز السلسلة	تحديد	نصف قطر الانحناء R	عدد حلقات السلسلة N	يتصل	ح	د	ك	الارتفاع المكاني الفعلي HF	الوزن كجم/م
سلسلة السحب ZH13ZE	0505	15	1~	لا يوجد طبق على شكل مشط ZH14ZL	38	39	87	53	0.05
	0505	18			44	42	97	59	0.05
	0507	15			38	39	87	53	0.06
	0507	18			44	42	97	59	0.06
	0510	15			38	39	87	53	0.07
	0510	18			44	42	97	59	0.07
	0707	15		مع صفيحة على شكل مشط ZH142L	40	40	87	55	≈0.07
	0707	28			66	53	128	76
	0710	15			40	40	87	55
	0710	28			66	53	128	76
	0716	15			40	40	87	55
	0716	28			66	53	128	76
	0730	15			40	40	87	55
	0730	28			66	53	128	76
	1010	18			49	50	109	64	≈0.1
		28			69	60	140	84
		38			89	70	171	104
	1015	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104
	1020	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104

يكتب		الارتفاع الداخلي ب	الارتفاع الخارجي ج	العرض الداخلي F	العرض الخارجي E	الملعب P	أقصى قطر للكابل (مم)	أقصى قدرة تحمل للأحمال العلوية كجم/م	أقصى طول علوي متر
رمز السلسلة	تحديد
سلسلة السحب ZH13ZE	0505	5	8	5	9	10	3.5	0.05	0.5
	0507			7	11
	0510			10	14
	0707	7	10	7	12	17	5	0.15	0.5
	0710			10	15
	0716			16	21	10
	0730			30	35
	1010	10	12.5	10	16	20	8	0.35	1
	1015			15	21
	1020			20	26

موصل

يكتب		العرض الداخلي	أ ₁	أ ₂	ب ₁	ب ₂	ج ₁	ج ₂	ل	عدد أسنان لوحة المشط	شركة الكابلات المناسبة
رمز السلسلة	تحديد	العرض الداخلي	أ ₁	أ ₂	ب ₁	ب ₂	ج ₁	ج ₂	ل	عدد أسنان لوحة المشط	شركة الكابلات المناسبة
موصل ZH14ZL	0505	5	-	-	5.2	7	9.1	9.2	4	0	ZH13ZE-0505
	0507	7			7.2	9	11.1	11.2			ZH13ZE-0507
	0510	10			10.2	12	14.1	14.2			ZH13ZE-0510
	0707	7	3.7	3.2	7	9.3	12	11.6	9	1	ZH13ZE-0707
	0710	10	5.2		10	12.3	15	14.6		1	ZH13ZE-0710
	0716	16	7.2		16	18.3	21	20.6		2	ZH13ZE-0716
	0730	30	5.4		30	32.3	35	34.6		3	ZH13ZE-0730
	1010	10	7.2	4.2	10	12.8	16	16	5	1	ZH13ZE-1010
	1015	15			15	17.8	21	21		1	ZH13ZE-1015
	1020	20			20	22.8	26	26		2	ZH13ZE-1020
