هندسة التوجيه عديم الاحتكاك: الدقة الهندسية على مستوى الميكرون في الأتمتة

في الأتمتة عالية الأداء، والتصنيع باستخدام الحاسب الآلي، والروبوتات، والأجهزة الطبية، تحدد كفاءة الترجمة الحركية دقة النظام النهائية. يجب أن تعمل ميكانيكا تحديد المواقع الخطية مع التكرار المطلق، وتحويل الحمولات الثقيلة أو العينات الصغيرة دون إدخال انحراف هندسي، أو رد فعل اهتزازي، أو احتكاك خلال دورات تشغيلية ممتدة. بينما يركز المهندسون في كثير من الأحيان بشكل كبير على اختيار المحمل الخطي الصحيح أو المسمار الكروي الدافع، فإن خط الأساس الأساسي لأي إعداد دقيق للحركة الخطية هو في الواقع السكة الهيكلية الموجودة أسفله. إن الاختلاف الطفيف في دائرية العمود أو شكل السطح أو الاستقامة سوف يتسبب على الفور في تآكل المحمل المبكر ومعاملات الاحتكاك غير المنتظمة والربط الميكانيكي.

للتخلص من هذه الأخطاء الحركية، يبتعد مصممو أنظمة الحركة الحديثة عن الفولاذ الهيكلي القياسي غير الأرضي ويحددون أعمدة أرضية متخصصة دقيقة. يؤدي تنفيذ عمود التوجيه الخطي عالي الدقة من الدرجة الصناعية إلى تحويل الواجهة الميكانيكية بالكامل. من خلال إنشاء مسار مرجعي ثابت وموحد الأبعاد، يسمح هذا المكون للمحامل الخطية بالعمل بأقصى قدر من سلاسة السوائل وعدم وجود أي لعب غير منتظم.

تقف مجموعة iHF في الطليعة المطلقة لقطاع التصنيع الميكانيكي عالي الدقة. من خلال الجمع بين أحدث آلات الطحن غير المركزية وبروتوكولات التقسية الحثية الصارمة، توفر مجموعة iHF أعمدة خطية قوية مصممة للتعامل مع الأحمال الديناميكية العالية مع الحفاظ على الدقة الموضعية الاستثنائية.

1. هندسة الأبعاد: الدور الحاسم لتجهيزات التسامح g6

الشرط الأساسي لأي تجميع خطي عالي السرعة هو تقليل الخلوص الشعاعي بين العناصر المتداول داخل الجلبة الكروية والسطح الخارجي لعمود التوجيه. إذا كانت هذه المساحة فضفاضة للغاية، فسوف يتذبذب النظام، مما يؤدي إلى انخفاض دقة تحديد المواقع. إذا كان التركيب محكمًا للغاية، فإن الكرات الفولاذية المعاد تدويرها تتعرض لضغط مفرط، مما يؤدي إلى احتكاك ميكانيكي عالي وتآكل كارثي فوري.

تعمل هذه السلسلة من الأدلة الخطية ذات العمود المستقيم القياسي كمكون أساسي أساسي لبناء أنظمة حركة خطية موثوقة ودقيقة. لضمان التناغم الميكانيكي المثالي، تم تصنيع أنظمة التوجيه هذه بدقة وفقًا لتحمل الدقة العالية g6.

يمثل معيار الإعداد g6 ISO حدودًا هندسية صارمة. على سبيل المثال، في عمود قياسي مقاس 20 مم، تتطلب مواصفات g6 أن يظل القطر بشكل صارم داخل نافذة صغيرة دون الميكرون، أقل قليلاً من الحجم الاسمي لضمان خلوص سلس يتناسب مع المحامل الخطية القياسية. يضمن هذا التحكم الشديد في الأبعاد الحد الأدنى من الخلوص والاقتران السلس مع المحامل الخطية. من خلال القضاء على التقلبات غير المنتظمة في قطر العمود، تضمن منصة مجموعة iHF توزيعًا موحدًا للحمل المسبق عبر جميع مسارات الكرة المعاد تدويرها، مما يزيل تمامًا مسامير الالتصاق غير المنتظمة ويسمح بسير خطي سلس بشكل استثنائي ومنخفض الضوضاء.

2. تعدين الأسطح المتقدمة: تحقيق مقاومة استثنائية للتآكل والتآكل

في بيئات أرضية المصنع القاسية - مثل خطوط الالتقاط والمكان عالية السرعة، أو أتمتة التعبئة والتغليف، أو المحطات الفرعية لمعالجة السوائل الكيميائية - يواجه عمود التوجيه احتكاكًا ميكانيكيًا مستمرًا والتعرض لظروف محيطة قاسية. بدون معالجات سطحية متقدمة، يعاني الفولاذ الخام بسرعة من التآكل الكاشط والصدأ الجوي الموضعي، مما يؤدي إلى كسر اللمسة النهائية الناعمة اللازمة للكرات الحاملة.

ولمواجهة هذا الضغط البيئي والميكانيكي، يخضع سطح العمود لطلاء الكروم الصلب. يؤدي هذا الترسيب الكهروكيميائي إلى إنشاء درع خارجي هيكلي يرتبط كيميائيًا بالمعدن الأساسي، مما يحقق أقصى صلابة للسطح تبلغ HRC 58.

تمنح هذه الطبقة عالية الصلابة مقاومة استثنائية للتآكل والتآكل من أجل عمر خدمة ممتد بشكل كبير. يظل القلب الأساسي قويًا ومرنًا لامتصاص لحظات الانحناء الهيكلية، بينما يتحمل سطح الكروم HRC 58 شديد الصلابة بسهولة ضغط الاتصال الشديد الناتج عن إعادة تدوير محامل الكرات الفولاذية. علاوة على ذلك، يوفر الطلاء بالكروم الناعم للغاية معامل احتكاك منخفض بشكل لا يصدق، مما يقلل من توليد الحرارة أثناء الضربات عالية السرعة ويحافظ على تشغيل النظام بشكل نظيف دون حدوث أعطال تشحيم منتظمة.

3. التكوينات الهيكلية: مرونة الأبعاد واسعة النطاق من الجزئي إلى الكلي

يتطلب التصميم الصناعي الحديث مرونة واسعة النطاق في التكوين. يتطلب محلل السوائل التشخيصي الطبي المكتبي مكونات مجهرية وخفيفة الوزن لتناسب حاويات المختبرات الضيقة، في حين يتطلب نظام القنطرية الصناعية الثقيلة أعمدة ذات قطر كبير لمقاومة الانحراف تحت حمولات متعددة الأطنان.

وللوفاء بقيود التصميم المتنوعة هذه، يوفر خط إنتاج مجموعة iHF مرونة واسعة النطاق في الأبعاد مصممة خصيصًا للمشاريع الهيكلية الفريدة:

● الأدوات الدقيقة الدقيقة: تتميز بهيكل متين، مع نطاق قطر لا يقل عن 3 مم، وهي مثالية لوصلات المشغلات المصغرة، وأنظمة محاذاة البصريات، ورؤوس معالجة أشباه الموصلات.

●  المعدات الصناعية الثقيلة: تقدم أقطارًا صلبة ضخمة يصل حجمها إلى 50 مم، وهي مصممة لتحمل القوى الشعاعية والالتوائية الكبيرة دون الانحناء خارج المحاذاة.

●  ديناميكيات الطول القابلة للتخصيص: دعم الأطوال القابلة للتخصيص من 10 مم إلى 1500 مم، مما يسمح للمهندسين ببناء إعدادات نقل خطية موسعة أو تعديلات قصيرة الشوط باستخدام قطعة واحدة متواصلة من الفولاذ.

يتيح هذا النطاق الشامل الحجم لمهندسي التصميم توحيد مكوناتهم الخطية عبر مجموعة واسعة من متغيرات الآلات، وتبسيط لوجستيات الشراء وضمان الأداء الميكانيكي الذي يمكن التنبؤ به عبر مساحة المنشأة بأكملها.

4. التكامل الهندسي، والتصنيع المخصص، والتحقق الفني

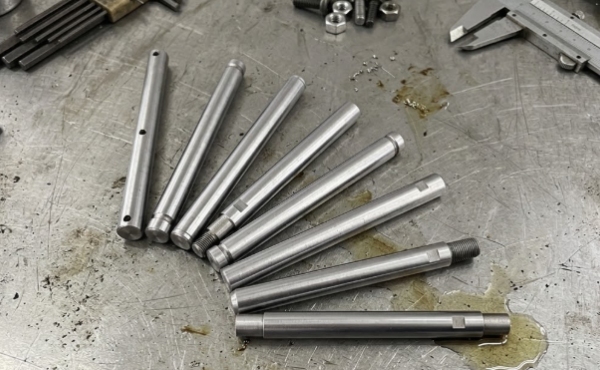

يتطلب دمج عمود التوجيه الخطي عالي السرعة في آلة آلية النظر عن كثب في طرق التثبيت النهائي وتكوينات التركيب الهيكلي. لا يمكن للعمود الخام غير الآلي أن يعلق بشكل آمن على إطار الآلة. يحتاج المهندسون إلى تصنيع نهائي دقيق - مثل الثقوب المستغلة، أو الخيوط الخارجية، أو الاحتفاظ بأخاديد الحلقة، أو الأقطار المتدرجة - لقفل العمود بشكل آمن في كتل الدعم الخاصة به.

توفر منشأة الإنتاج المتقدمة التابعة لمجموعة iHF تصنيعًا مخصصًا عالي الدقة يعتمد مباشرةً على المخططات الهندسية للعميل. باستخدام مراكز الخراطة والطحن باستخدام الحاسب الآلي، يتم قطع كل خيط وشطب بدقة دون إزعاج الجلد الخارجي المتصلب بالحث لجسم العمود الأساسي.

إشعار فني: يرجى ملاحظة أن جميع الأبعاد الهندسية الدقيقة، وتقييمات الأحمال، والتفاوتات المخصصة للتصنيع النهائي تخضع للدليل الفني الرسمي.

تسمح مراجعة أوراق البيانات الرسمية للفرق الهندسية بحساب منحنيات الانحراف المتوقعة بدقة، واختيار كتل الدعم الصحيحة، والتأكد من أن التجميع الميكانيكي بأكمله يعمل بسلاسة ضمن حدود الحمل الهيكلي الآمنة.

5. استراتيجية التوريد التجاري: تعظيم عائد الاستثمار لدورة الحياة الحركية

من منظور إدارة المشتريات والتشغيل، يمثل اختيار المكونات الأرضية الدقيقة من مجموعة iHF استراتيجية حاسمة لتأمين خطوط التصنيع الخاصة بك في المستقبل. قد يؤدي الاعتماد على أعمدة عامة رخيصة الثمن ومنخفضة الجودة إلى خفض النفقات الرأسمالية الأولية، ولكنه يخلق نفقات مستمرة طويلة الأجل من خلال فشل المحامل المبكر، وتوقف الخطوط بشكل غير متوقع، وتتبع الصيانة المتكررة.

يؤدي اختيار المكونات الخطية المتميزة من iHF Group إلى خفض التكلفة الإجمالية للملكية بشكل مباشر. يضمن الجمع بين التحكم في تحمل g6 وسطح HRC 58 المطلي بالكروم تشغيل مجموعات الحركة الخطية بشكل موثوق لملايين الدورات دون تدهور. يسمح هذا الاستقرار الميكانيكي الذي لا ينضب لمتكاملي الأنظمة العالمية، وبناة الآلات الآلية، وموزعي الروبوتات بإتمام عمليات فحص الجودة الصارمة بسرعة، وزيادة وقت تشغيل المعدات إلى أقصى حد، والفوز بشكل مريح بمناقصات الهندسة التجارية عالية القيمة.
